1. Nama Produk:

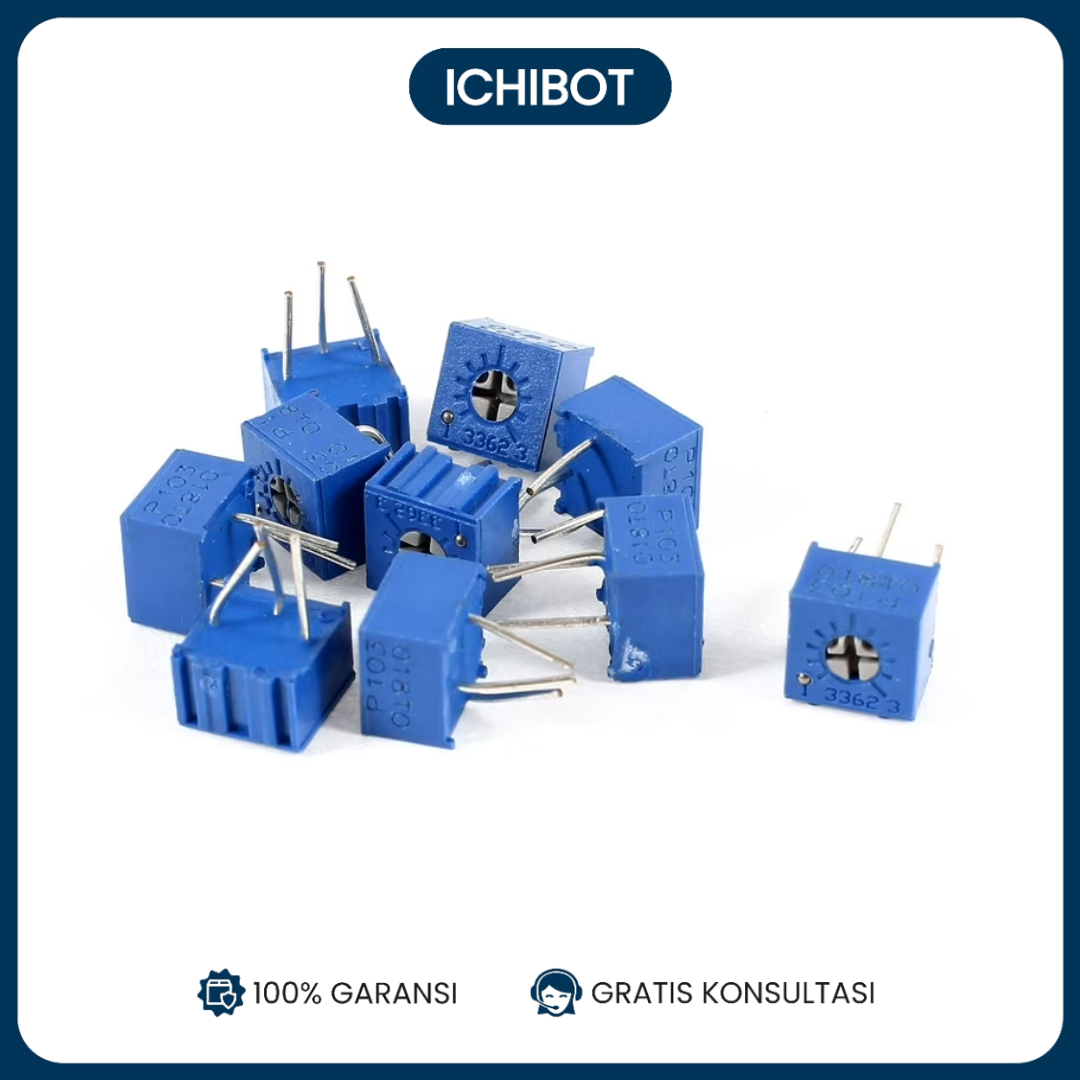

Variabel Resistor 10K Ohm (P103)
2. Deskripsi Produk:
Variabel resistor (potensiometer) P103 adalah komponen elektronika yang digunakan untuk mengatur resistansi secara manual. Cocok untuk pengaturan tegangan, pengendalian volume, atau kalibrasi pada berbagai aplikasi elektronik.
3. Spesifikasi:
- Tipe: Potensiometer (Variabel Resistor)
- Nilai Resistansi: 10K Ohm
- Toleransi: ±20%
- Daya Maksimal: 0.1W – 0.5W
- Rotasi Mekanis: 270° (penuh)
- Sumbu Kendali: Shaft standar plastik
- Dimensi: Diameter sekitar 16mm
4. Langkah Penggunaan:
- Identifikasi tiga pin pada potensiometer:
- Pin 1 (A): Ujung resistansi tetap.
- Pin 2 (B): Wiper (pin tengah untuk output variabel).
- Pin 3 (C): Ujung resistansi tetap lainnya.
- Sambungkan pin 1 ke sumber tegangan (misalnya 5V).
- Sambungkan pin 3 ke ground.
- Hubungkan pin 2 (wiper) ke input sinyal atau perangkat untuk mendapatkan output tegangan variabel.
- Putar knob untuk mengatur resistansi atau tegangan output sesuai kebutuhan.
5. Contoh Aplikasi dalam Rangkaian:
Mengontrol Kecerahan LED dengan Arduino
- Potensiometer digunakan untuk memberikan tegangan variabel pada pin analog Arduino untuk mengontrol kecerahan LED.
Diagram Rangkaian:
Kode Pemrograman (Arduino):
6. Tips Penggunaan:
- Hindari memutar knob dengan terlalu keras untuk mencegah kerusakan mekanis.
- Bersihkan potensiometer secara berkala dari debu untuk menghindari pengurangan sensitivitas.
- Gunakan potensiometer dengan toleransi yang sesuai jika aplikasi membutuhkan akurasi tinggi.
- Jika digunakan dalam rangkaian daya tinggi, pastikan potensiometer memiliki daya maksimal yang cukup.
