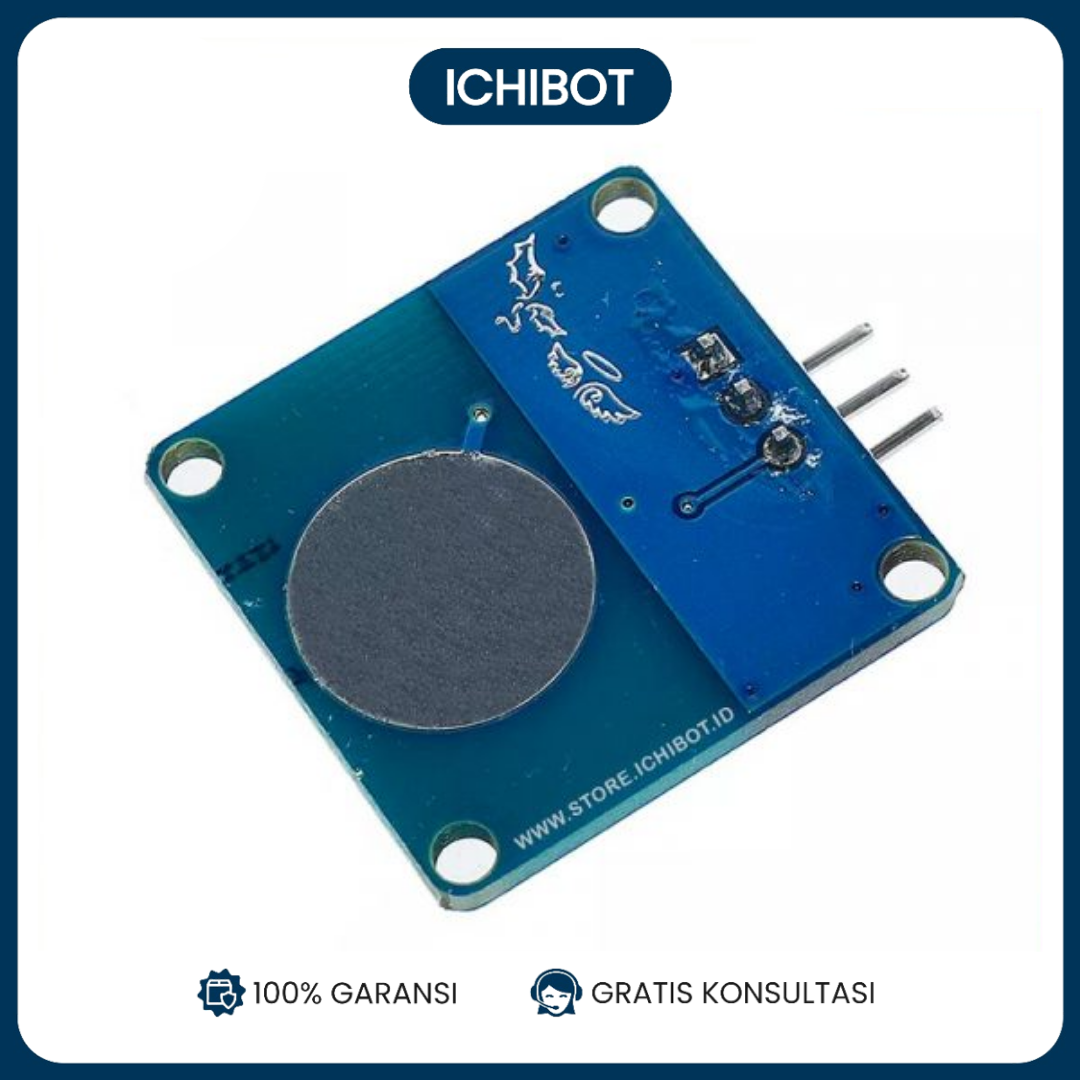

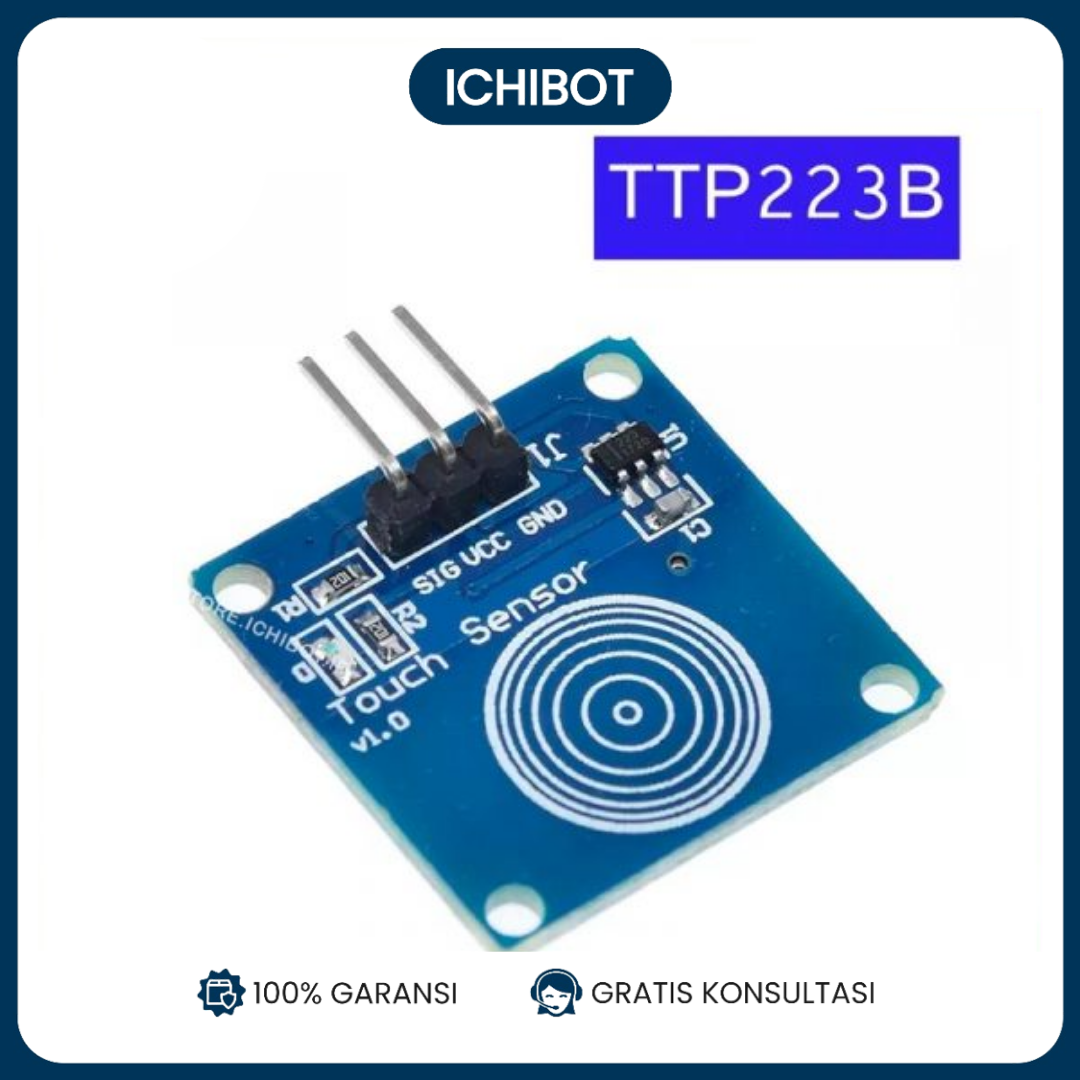

Modul touch sensor atau sensor sentuh ini menggunakan IC touch-sensing capacitive TTP223B. Dengan sebuah sentuhan pada area sentuh, sinyal HIGH akan dihasilkan. Dalam kondisi standby, modul menghasilkan sinyal LOW yang hemat energi.
Modul touch ini dapat dipasang di bawah permukaan plastik, kaca dan bahan non-logam lainnya untuk menutupi permukaan sensor. Selain itu, jika kita dapat mengatur posisi yang tepat untuk sentuhan, kita juga dapat menyembunyikannya di dalam dinding, meja dan bagian tombol tersembunyi lainnya.
SPESIFIKASI :
- Konsumsi daya yang rendah
- Bisa menerima tegangan dari 2 ~ 5.5V DC
- Dapat menggantikan fungsi saklar tradisional
- Dilengkapi 4 lobang baut untuk memudahkan pemasangan
- Tegangan kerja : 2v s/d 5.5v (optimal 3V)
- Output high VOH : 0.8 VCC (typical)
- Output low VOL : 0.3 VCC (max)
- Arus Output Pin Sink (@ VCC 3V, VOL 0.6V) : 8 mA
- Arus Output pin pull-up (@ VCC=3V, VOH=2.4V) : 4 mA
- Waktu respon (low power mode): max 220 ms
- Waktu respon (touch mode): max 60 ms

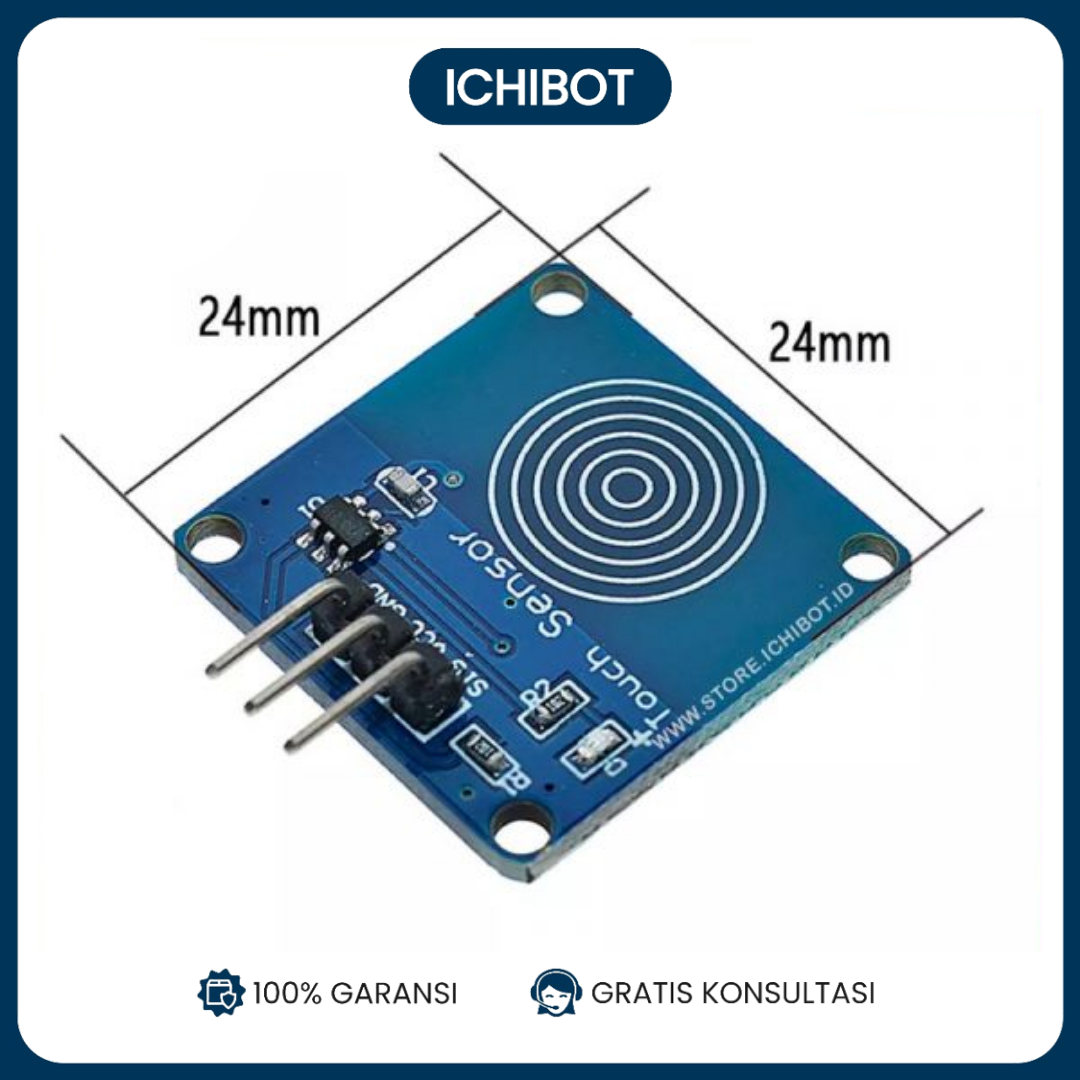

- Ukuran: 24 mm x 24 mm x 7.2 mm
