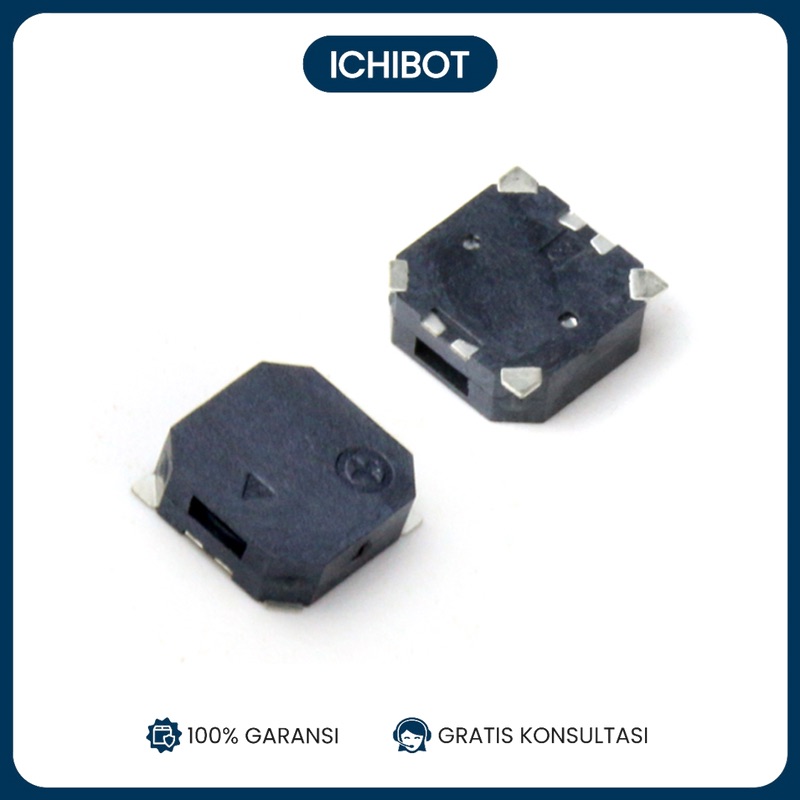

Spesifikasi Buzzer Pasif MLT-8530
- Model: MLT-8530
- Jenis: Buzzer Pasif (Passive Buzzer)
- Dimensi: 8.5mm x 8.5mm x 3mm
- Tegangan Operasional: 3V DC
- Frekuensi Operasional: Sekitar 2kHz – 4kHz (tergantung pada rangkaian osilator yang digunakan)
- Impedansi: Tergantung pada spesifikasi pabrik
- Suhu Operasional: -30°C hingga +85°C (Tahan suhu tinggi)
- Tipe Pemasangan: SMD (Surface Mount Device)
- Aplikasi:
- Perangkat elektronik portabel
- Alarm dan notifikasi
- Indikator audio
- Mainan elektronik
- Proyek DIY
Fitur Utama
- Dimensi Kompak: Ukuran kecil (8.5mm x 8.5mm x 3mm) yang cocok untuk aplikasi dengan ruang terbatas.
- Tahan Suhu Tinggi: Mampu beroperasi dalam lingkungan bersuhu tinggi.
- Pemasangan SMD: Mudah dipasang pada PCB dengan teknik soldering permukaan.
Cara Menggunakan Buzzer Pasif MLT-8530 dalam Rangkaian
Komponen yang Diperlukan
- Buzzer Pasif MLT-8530
- Mikrokontroler atau rangkaian osilator (misalnya, Arduino)
- Resistor (jika diperlukan untuk mengatur arus)
- PCB atau Breadboard untuk pemasangan
Diagram Koneksi
Berikut adalah cara menghubungkan buzzer pasif MLT-8530 ke mikrokontroler seperti Arduino:
lua
Buzzer MLT-8530 Arduino
---------------- -------
Pin 1 ------------> Digital Pin 9 (PWM)
Pin 2 ------------> GND
Contoh Program Arduino untuk Mengontrol Buzzer Pasif
Berikut adalah contoh program untuk menghasilkan bunyi pada buzzer pasif menggunakan Arduino:
cpp
const int buzzerPin = 9; // Pin 9 terhubung ke pin 1 buzzer
void setup() {
pinMode(buzzerPin, OUTPUT);
}
void loop() {
tone(buzzerPin, 2000); // Menghasilkan suara dengan frekuensi 2000 Hz
delay(1000); // Bunyi selama 1 detik
noTone(buzzerPin); // Hentikan bunyi
delay(1000); // Tunggu 1 detik sebelum bunyi berikutnya
}
Tips Penggunaan
- Frekuensi: Ubah frekuensi pada fungsi
toneuntuk menghasilkan suara dengan nada yang berbeda. - Penggunaan Resistor: Jika diperlukan, tambahkan resistor untuk mengatur arus yang masuk ke buzzer dan mencegah kerusakan.
- Pemasangan yang Benar: Pastikan buzzer terpasang dengan benar pada PCB atau breadboard untuk menghindari koneksi yang longgar.
