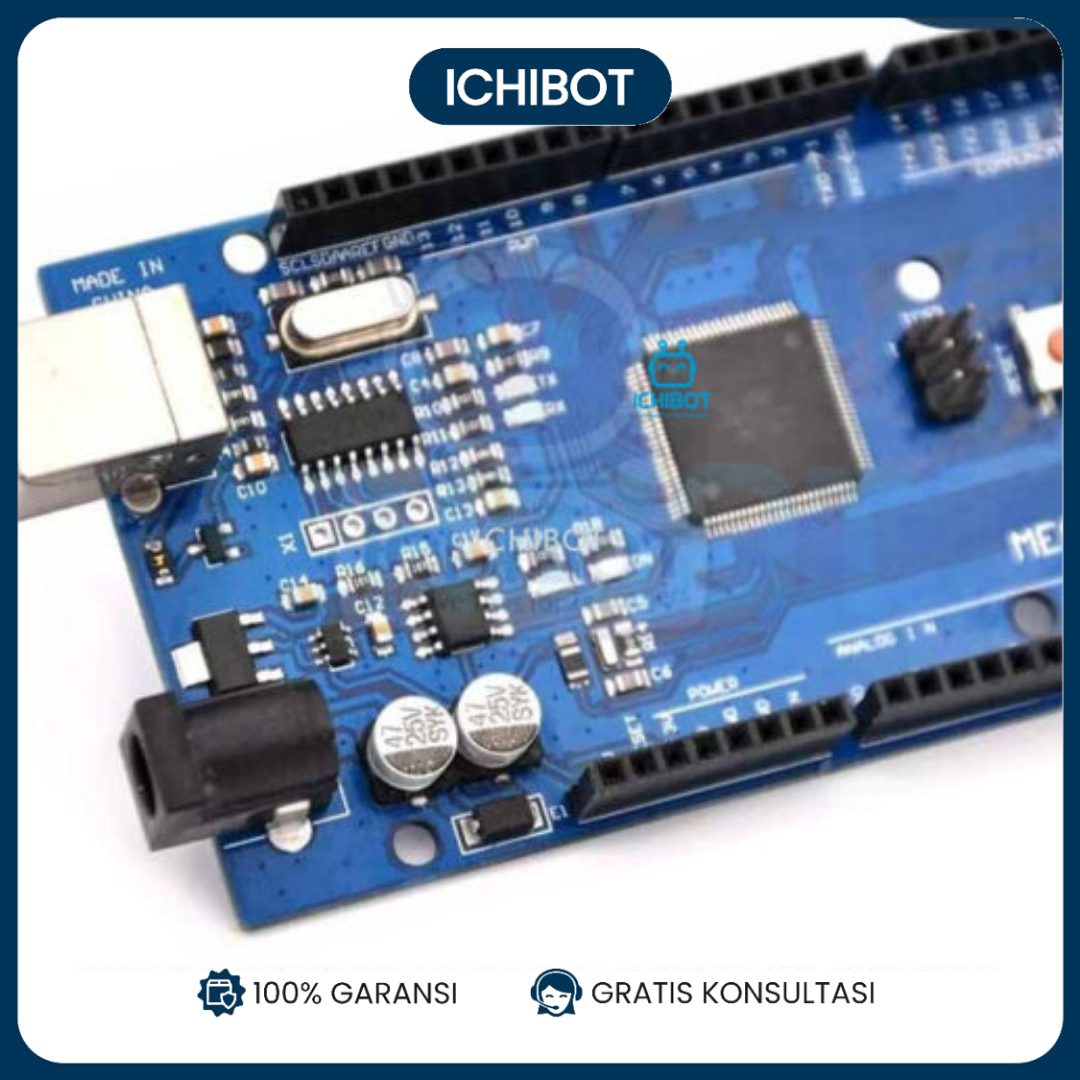

MEGA 2560 R3 Perbaikan Versi CH340 + kabel usb
The Mega 2560 adalah papan mikrokontroler berdasarkan CH340. Ini memiliki 54 pin input / output digital (yang 15 dapat digunakan sebagai output PWM), 16 input analog, 4 UART (port serial perangkat keras), osilator kristal 16 MHz, koneksi USB, colokan listrik, header ICSP, dan tombol reset. Ini berisi semua yang dibutuhkan untuk mendukung mikrokontroler;cukup hubungkan ke komputer dengan kabel USB atau nyalakan dengan adaptor AC-ke-DC atau baterai untuk memulai.Mega ini kompatibel dengan sebagian besar perisai yang dirancang untuk Duemilanove atau Diecimila.
Mega 2560 adalah pembaruan untuk Mega, yang menggantikannya.
The Mega2560 berbeda dari semua papan sebelumnya karena tidak menggunakan chip driver FTDI USB-ke-serial.Sebaliknya, fitur CH340 diprogram sebagai konverter USB-ke-serial.
Revisi 2 dari papan Mega2560 memiliki resistor yang menarik garis 8U2 HWB ke tanah, membuatnya lebih mudah untuk dimasukkan ke dalam mode DFU.
Revisi 3 dari papan memiliki fitur-fitur baru berikut:
- 1.0 pinout: menambahkan pin SDA dan SCL yang dekat dengan pin AREF dan dua pin baru lainnya yang ditempatkan di dekat pin RESET, IOREF yang memungkinkan perisai untuk beradaptasi dengan tegangan yang disediakan dari papan. Di masa depan, perisai akan kompatibel baik dengan papan yang menggunakan AVR, yang beroperasi dengan 5V dan dengan Due yang beroperasi dengan 3.3V. Yang kedua adalah pin yang tidak terhubung, yang disediakan untuk tujuan masa depan.
- Sirkuit RESET yang lebih kuat.
- Atmega 16U2 menggantikan 8U
| Mikrokontroler | CH340 |
| Tegangan Operasi | 5V |
| Tegangan Input (disarankan) | 7-12 V |
| Tegangan Input (batas) | 6-20V |
| I / O Pin Digital | 54 (yang 15 menyediakan output PWM) |
| Pin Input Analog | 16 |
| Arus DC per I / O Pin | 40 mA |
| Arus DC untuk 3.3V Pin | 50 mA |
| Memori Flash | 256 KB yang 8 KB digunakan oleh bootloader |
| SRAM | 8 KB |
| EEPROM | 4 KB |
| Kecepatan jam | 16 MHz |
