CD4013 DIP 14 CD4013B CD4013BE 4013 CMOS Dual D Type Flip Flop

Nama Produk: IC CD4013 DIP 14 CD4013B CD4013BE 4013 CMOS Dual D Type Flip Flop

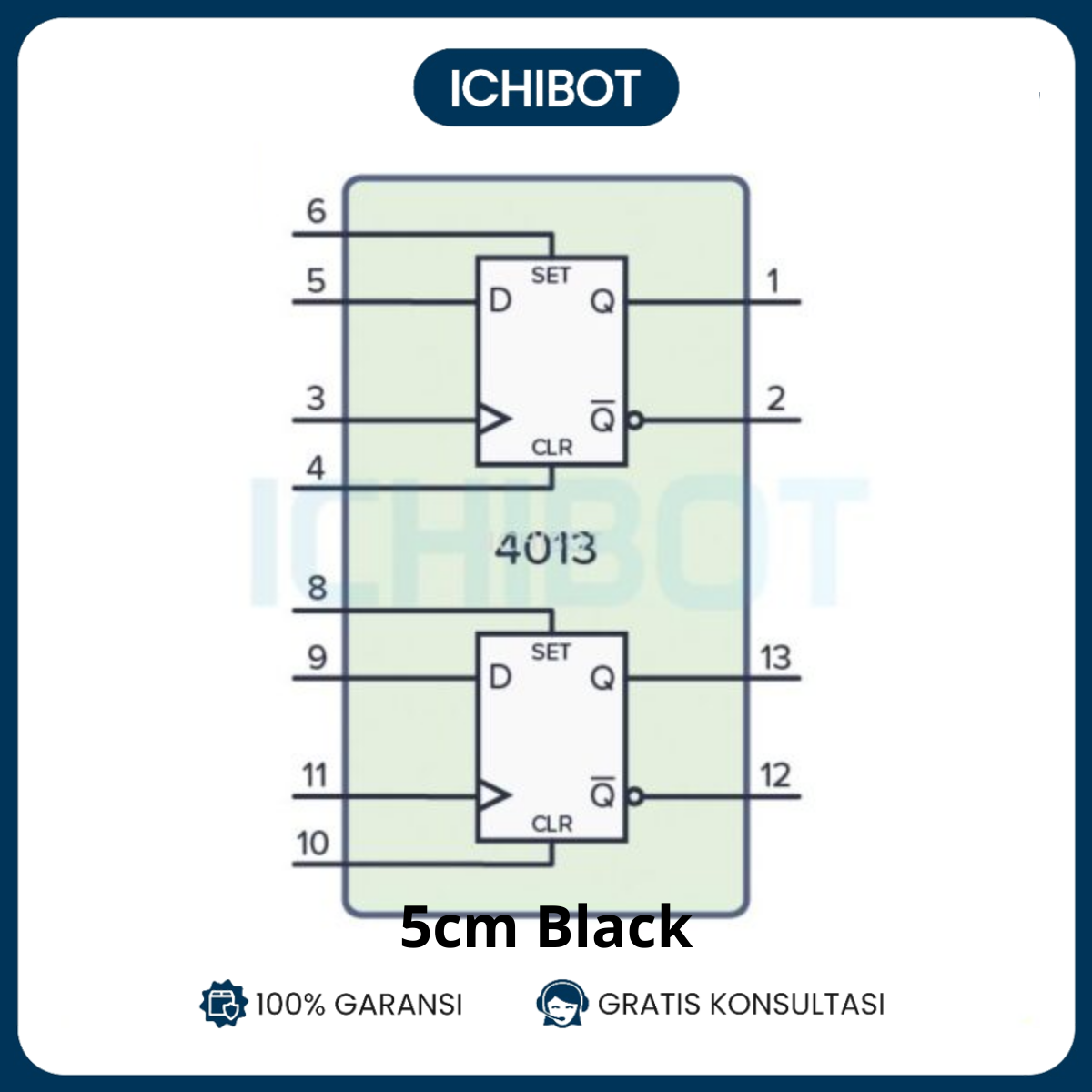

Deskripsi: CD4013BE adalah IC CMOS yang berfungsi sebagai dual D-type flip-flop. IC ini terdiri dari dua flip-flop D yang dapat digunakan untuk menyimpan satu bit data pada setiap flip-flop. Flip-flop D adalah komponen penting dalam sirkuit penyimpanan data, register, dan counter dalam sistem digital.

Spesifikasi:

• Tipe: Dual D Type Flip Flop
• Nomor IC: CD4013BE
• Paket: DIP (Dual In-Line Package) 14-pin
• Jumlah Flip-Flop: 2
• Tegangan Operasi: 3V hingga 15V
• Arus Konsumsi: Rendah (Konsumsi daya yang efisien)
• Sinyal Clock: Sinkronisasi berdasarkan sinyal clock eksternal
• Sinyal Reset: Mampu mereset flip-flop ke kondisi awal

Fitur:

• Dual Flip-Flop: Terdapat dua flip-flop D dalam satu paket.
• Kinerja CMOS: Memiliki konsumsi daya yang rendah dan tegangan operasional yang luas.
• Penggunaan Sinkronisasi: Memerlukan sinyal clock untuk operasi sinkron.
• Kemampuan Reset: Dapat di-reset ke keadaan awal untuk inisialisasi sistem.

Cara Penggunaan:

1. Pemasangan IC:

   • Tempatkan IC: Pasang IC CD4013BE pada papan sirkuit sesuai dengan pola pin yang ada.
   • Periksa Orientasi: Pastikan IC dipasang dengan orientasi yang benar sesuai dengan tanda notch atau titik pada IC.

2. Koneksi Pin:

   • Pin D (Data Input): Hubungkan sinyal data ke pin D pada setiap flip-flop. Data ini akan disimpan saat sinyal clock diterima.
   • Pin CLK (Clock): Hubungkan sinyal clock eksternal ke pin CLK. Flip-flop akan menyimpan data dari pin D pada tepi naik (rising edge) dari sinyal clock.
   • Pin Q (Output): Pin Q adalah output dari flip-flop yang menunjukkan data yang disimpan. Pin Q’ adalah output terbalik (inverted output).
   • Pin SET dan RESET: Gunakan pin SET dan RESET untuk mengatur atau mereset flip-flop secara manual. Pin RESET akan mengatur flip-flop ke keadaan awal (reset), dan pin SET akan mengatur flip-flop ke keadaan set (logic high).
   • Pin VDD dan VSS: Hubungkan pin VDD (tegangan positif) dan VSS (ground) ke sumber daya yang sesuai.

3. Penggunaan dalam Rangkaian:

   • Penyimpanan Data: Gunakan IC ini untuk menyimpan satu bit data dalam aplikasi seperti register data, latch, atau penyimpanan sementara.
   • Pembuatan Counter atau Register: Dapat digunakan dalam konfigurasi yang lebih kompleks seperti register 4-bit atau counter.

4. Pengujian:

   • Verifikasi Sinyal Clock: Pastikan sinyal clock dihubungkan dengan benar dan memicu perubahan pada output flip-flop.
   • Periksa Output: Verifikasi bahwa output Q dan Q’ sesuai dengan data yang diberikan ke input D saat sinyal clock diterima.
   • Reset dan Set: Pastikan fungsi RESET dan SET bekerja dengan benar untuk mengatur flip-flop sesuai kebutuhan.

5. Penting:

   • Tegangan dan Arus: Pastikan untuk tidak melebihi batas tegangan dan arus yang direkomendasikan untuk menjaga kinerja IC.
   • Sinkronisasi Clock: Pastikan sinyal clock yang diterapkan sesuai dengan spesifikasi IC untuk operasi yang stabil.

Catatan:

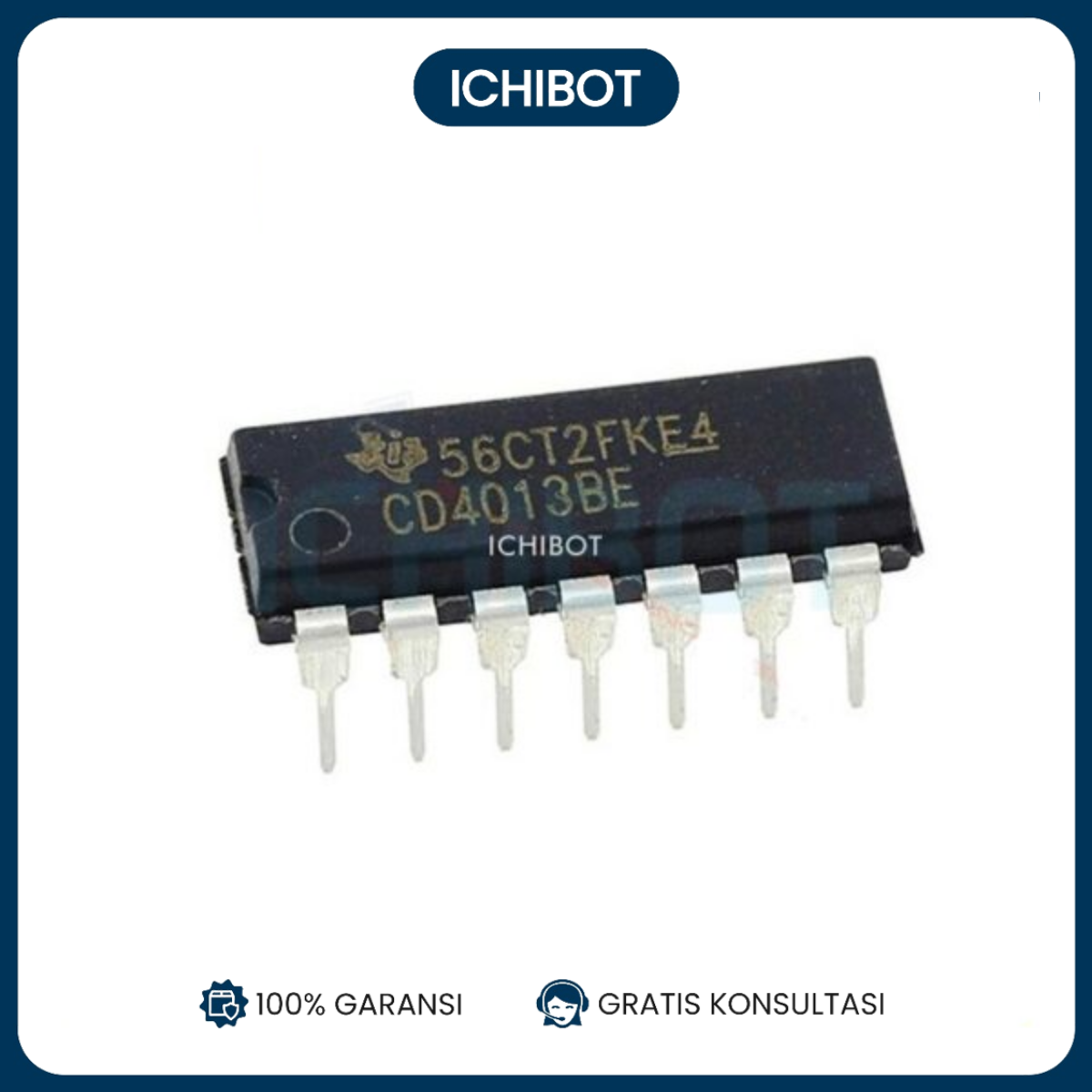

• Paket DIP: IC ini hadir dalam paket DIP 14-pin yang memudahkan pemasangan pada papan sirkuit.

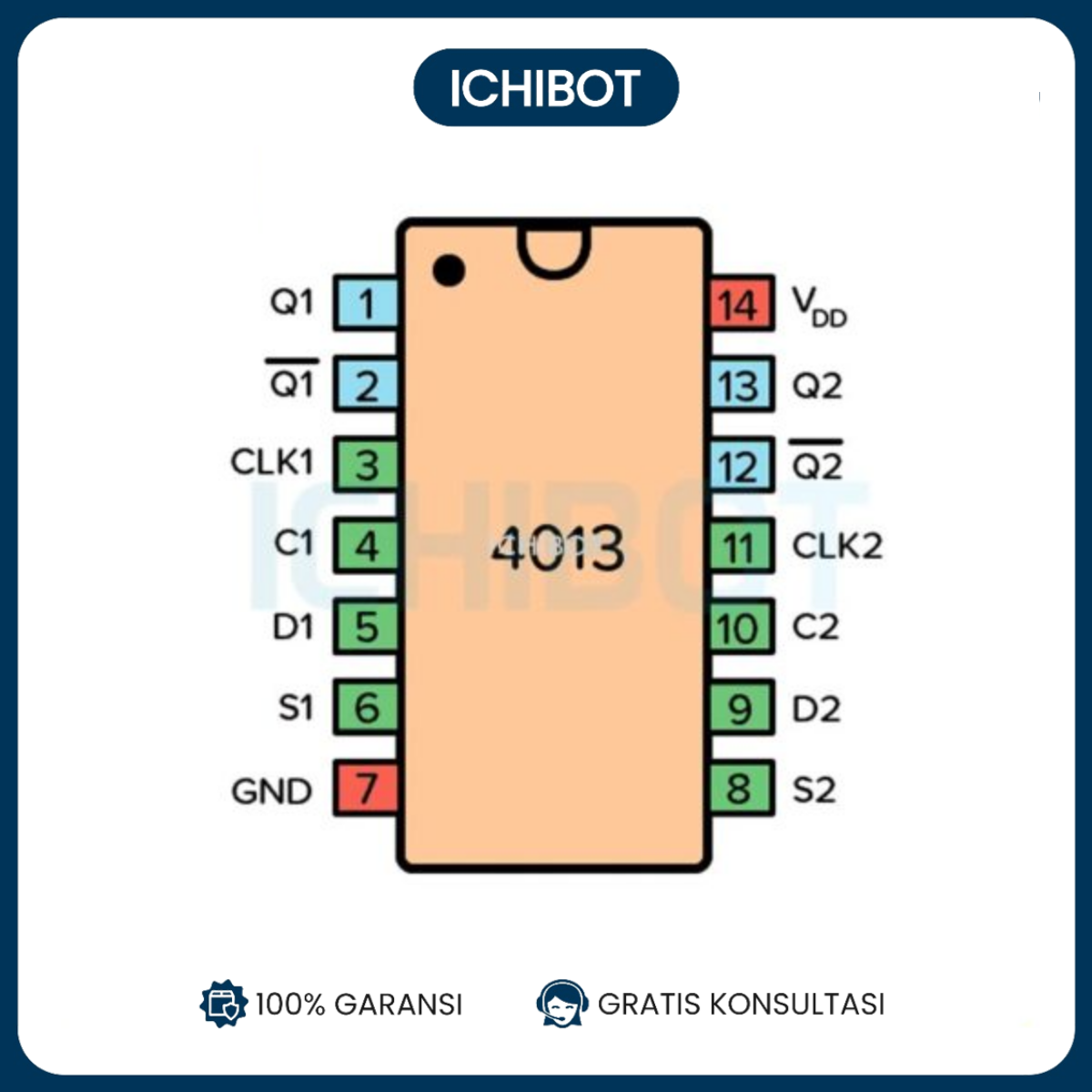

• Pinout Diagram: Pastikan untuk memeriksa datasheet IC untuk diagram pinout yang tepat dan informasi lebih lanjut tentang pin-pin IC.
