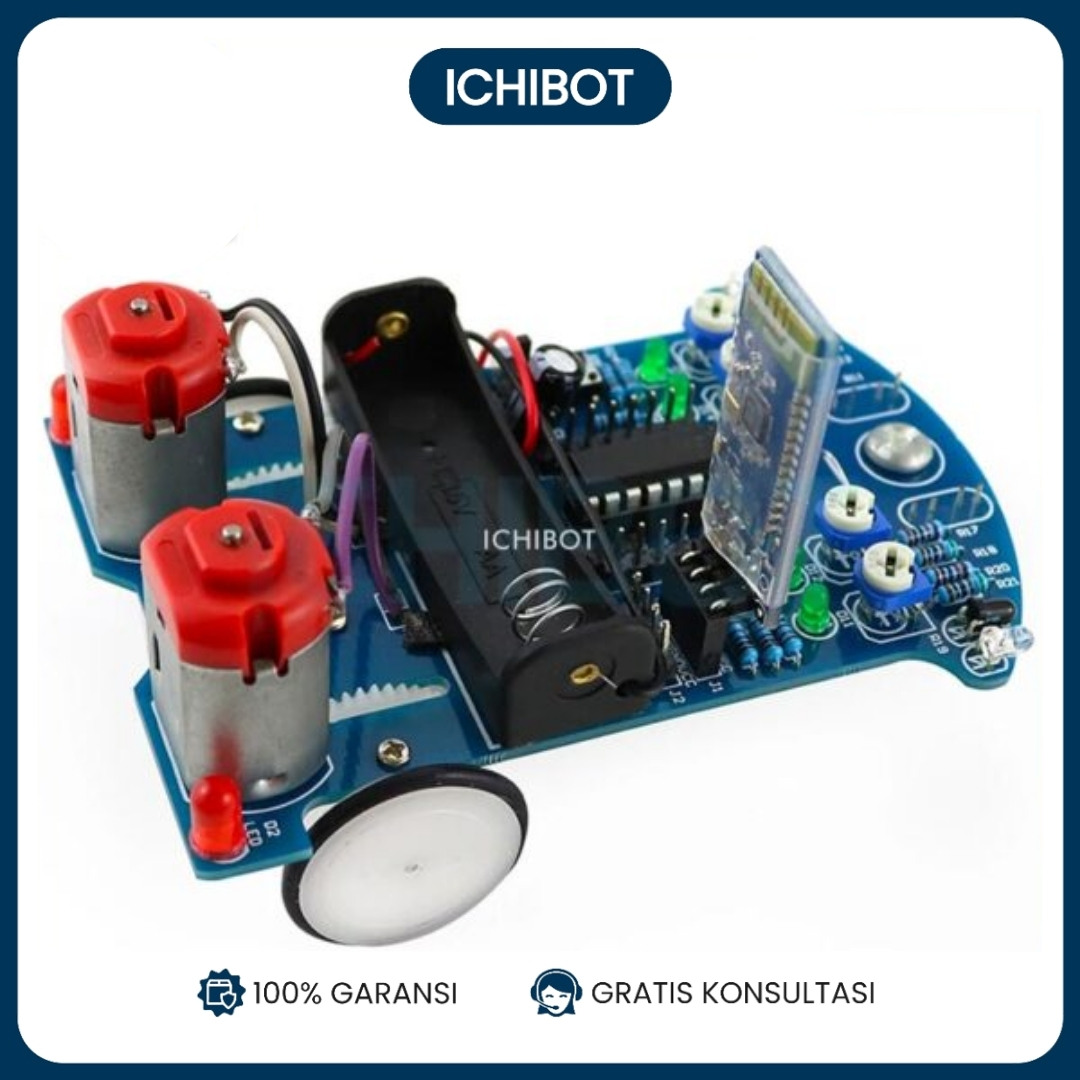

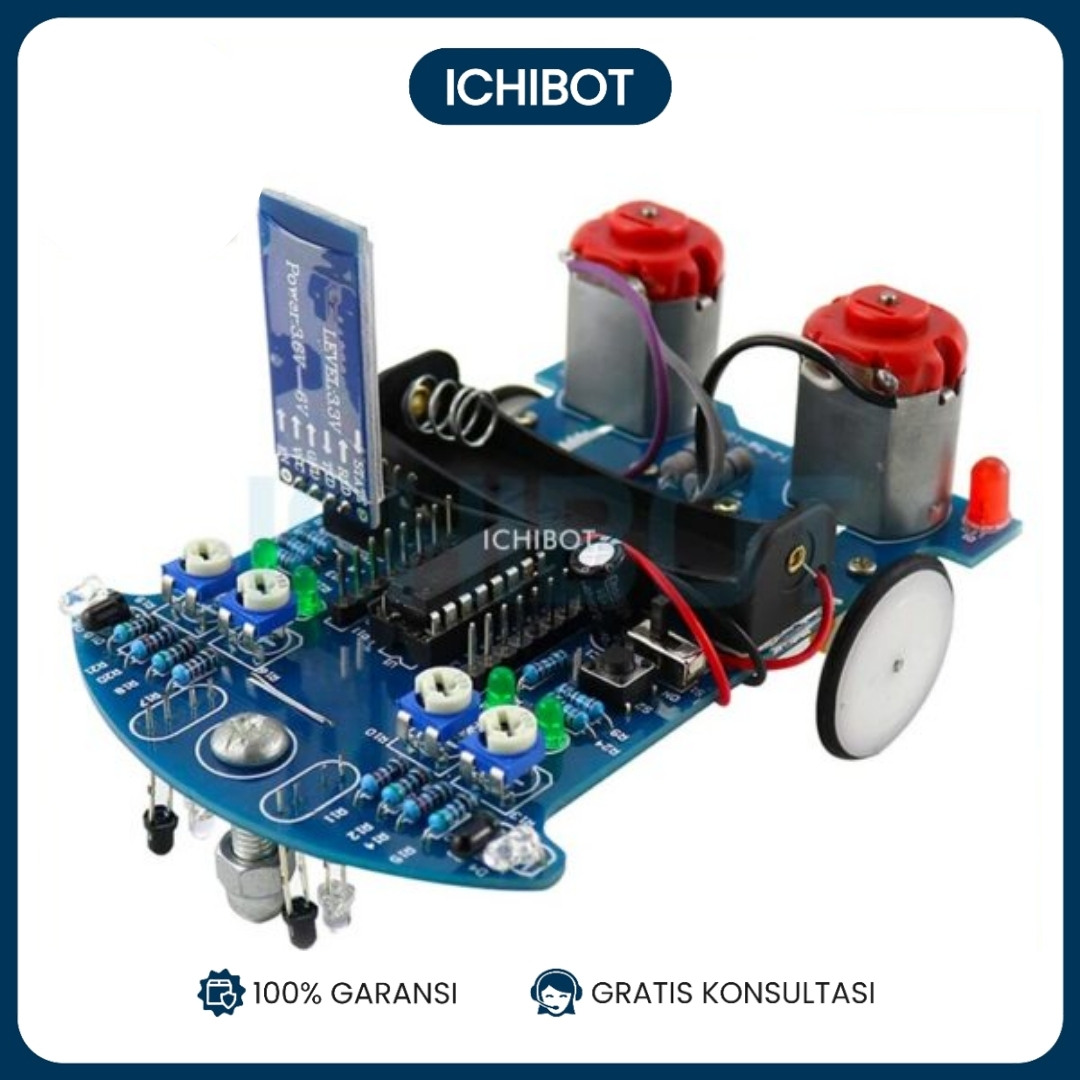

DIY Bluetooth remote control car kit robot solder soldering D2-6

Deskripsi:

Kit mobil D2-6Adalah versi baru dari Kit Seri D2. Ini didasarkan pada komputer mikro chip tunggal dan menyediakan berbagai fungsi seperti pelacakan, penghindar hambatan, kontrol Bluetooth, dan kontrol pengindera gravitasi seluler melalui kontrol program. Troli memiliki antarmuka port seri dan fungsi remote control nirkabel dengan menghubungkan modul Bluetooth. Dibandingkan dengan mobil seri D2 sebelumnya hanya dapat mengatur bagian depan, D2-6 menambahkan lebih banyak fungsi, tidak hanya dapat mencapainya ke depan, tapi juga dapat mencapai versi mundur. Catu daya hanya menggunakan satu baterai litium 3.7V, yang dapat diisi, mengurangi biaya penggunaan.

Spesifikasi:

Barang tidak termasuk baterai, silahkan beli 3.7V baterai litium sendiri!

1. Model: D2-6

2. Nama: D2-6 Kit DIY mobil pelacak cerdas

3 ukuran PCB: 104*72*1.6mm

4. Tegangan kerja: DC 3.7V (Satu baterai lithium)

.

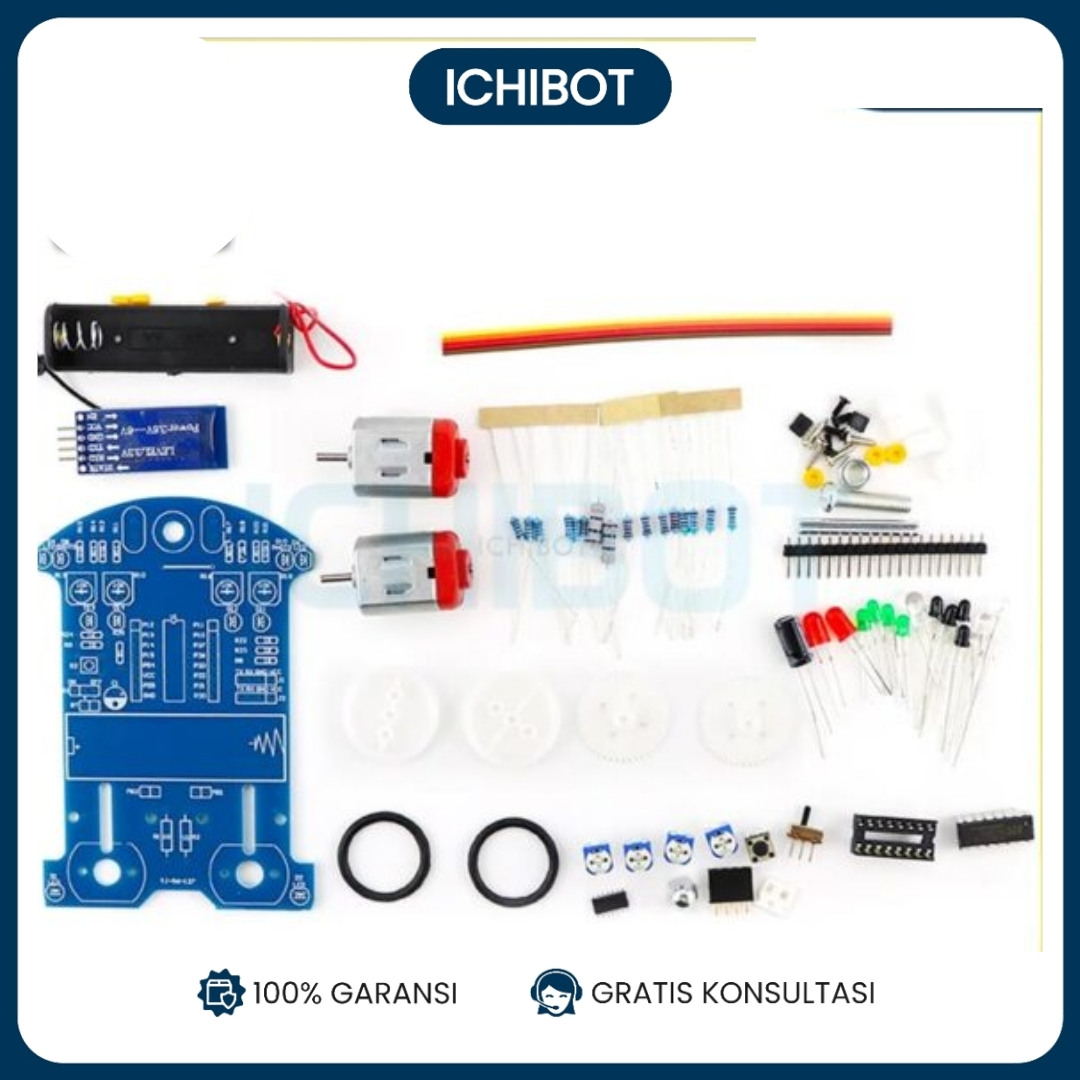

Paket termasuk:

1 buah D2-6 Kit mobil kompatibel dengan Bluetooth (tidak termasuk baterai)

Tegangan: 3.7-4.2v

Ukuran PCB: 7.2-10.5cm

IC:STC15W201S

Memperkenalkan:

Troli memiliki mikrokomputer chip tunggal sebagai intinya dan dikendalikan oleh sebuah program. Ini memiliki fungsi seperti remote control Bluetooth, kontrol sensor gravitasi, pelacakan garis, hambatan inframerah, dll., dan fungsi yang berbeda dapat diaktifkan dengan menekan tombol. Setelah berhasil dirakit, troli memiliki fungsi pelacakan secara default, yang dapat bergerak di sepanjang jalur hitam dengan lebar sekitar 15mm; Setelah beralih ke fungsi penghalang, ia akan bergerak maju. Jika ada hambatan di depan, itu akan berubah dan bergerak. Setelah beralih ke fungsi remote control Bluetooth, setelah menghubungkan ke Bluetooth ponsel, Anda dapat menekan tombol pada ponsel untuk mengontrol mobil untuk bergerak maju, kembali, belok kiri, belok kanan, berhenti, dan beralih ke kontrol penginderaan gravitasi. Hanya menggunakan baterai lithium 3.7v untuk catu daya,Baterai tidak termasuk dalam produk

1. Perakitan harus dilakukan dalam urutan perakitan komponen elektronik pertama dan kemudian perakitan bagian transmisi mekanis. Ketika merakit komponen elektronik, pertama merakit komponen elektronik SMD, dan kemudian merakit komponen elektronik dalam baris.

2. Tabung transmisi dan penerimaan inframerah di sisi kiri dan kanan bagian depan mobil harus sejajar, tidak satu demi satu, ukur panjang pin yang dipesan sebelumnya, dan kemudian tekuk pin sebelum pengelasan.

3. Ketinggian photoresistor dan LED di bawah kepala mobil harus moderat, dan photoresistor dan LED harus sejajar, ditempatkan di tanah, sekitar 0.2-0.4CM di atas tanah (lihat Gambar jika Anda tidak tahu), dan sensitivitas pelacakan terutama tergantung pada pengelasan di sini. Tingkat regulasi ditentukan.

4. Pemancar inframerah, tabung penerima, led, kapasitor solusi titik Semua pin panjang positif, chip memperhatikan arah celah dan titik-titik kecil.

5. Untuk instalasi bagian gigi motor, jika anak-anak mengalami kesulitan menginstal, Anda dapat meminta orang dewasa untuk membantu.

6. Untuk modul Bluetooth, perhatikan posisi VCC di luar, dan garis kotak baterai untuk memperhatikan kutub positif dan negatif dari garis merah dan kutub negatif dari garis hitam.

Fungsi beralih:

Tombol pada troli digunakan untuk mengganti pelacakan, menghindari rintangan, dan remote control Bluetooth 3

Fungsi. Fungsi default setelah dihidupkan adalah pelacakan. Tekan dan tahan tombol, LED D1 dan D2 akan keluar, roda di kedua sisi akan berhenti, dan D1 akan menyala setelah jangka waktu tertentu. Jika Anda melepaskan tombol saat ini, itu akan masuk ke Fungsi pelacakan; Jika Anda terus menekan dan menunggu sampai D2 menyala dan D1 mati, saat ini, lepaskan tombol untuk memasuki fungsi penghindaran rintangan; Jika Anda terus menekan dan menunggu sampai D2 dan D1 menyala, Kemudian lepaskan tombol untuk memasukkan fungsi remote control Bluetooth. Petunjuk:

Petunjuk:

Bagian gigi motor sulit dipasang dan membutuhkan sejumlah kemampuan langsung. Jika anak-anak tidak dapat menginstalnya, silakan minta orang dewasa untuk membantu dalam instalasi. Aplikasi Bluetooth yang disediakan adalah untuk Android, jadi fungsi Bluetooth dan fungsi sensor gravitasi tidak tersedia untuk ponsel Apple.
