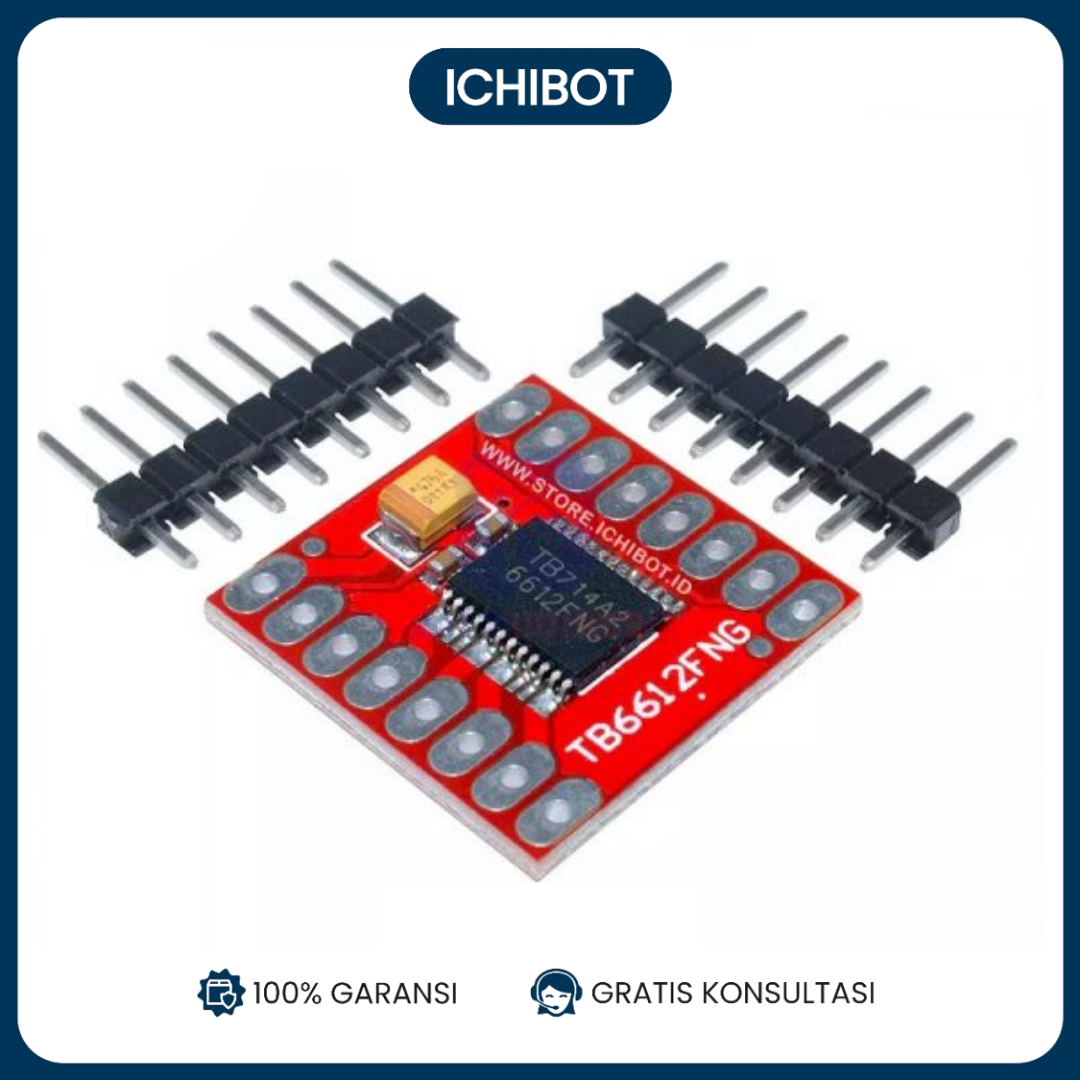

Deskripsi Dual Motor DC Driver 1A TB6612FNG
TB6612FNG motor driver dapat mengendalikan hingga dua DC motor dengan arus konstan 1.2A (3.2A maksimal). Dua sinyal input (IN1 dan IN2) dapat digunakan untuk memilih antar 4 mode operasi – CW, CCW, short-brake, dan stop. Dua motor outputs (A dan B) dapat dikendalikan terpisah, kecepatan tiap motor dikendalikan menggunakan PWM dengan frekuensi hingga 100kHz. Pin STBY harus dibikin HIGH supaya motor tidak berada di state STANDBY. Mode STANDBY ini digunakan untuk menghemat daya. Tegangan logik (Vcc) bisa di range 2.7-5.5VDC, sementara tegangan ke motor (VM) maksimalnya 15 VDC. Pin diatur sehingga input pins di sisi kiri dan output pins di sisi kanan.
Spesifikasi:
– Tegangan power supply: 15V max,
– Vcc = 2.7-5.5V
– Arus ke motor per channel: Iaverage=1.2A / 3.2A (peak)
– Berat bersih: 5 g Dimensi: 20mm x 20mm Warna: red
