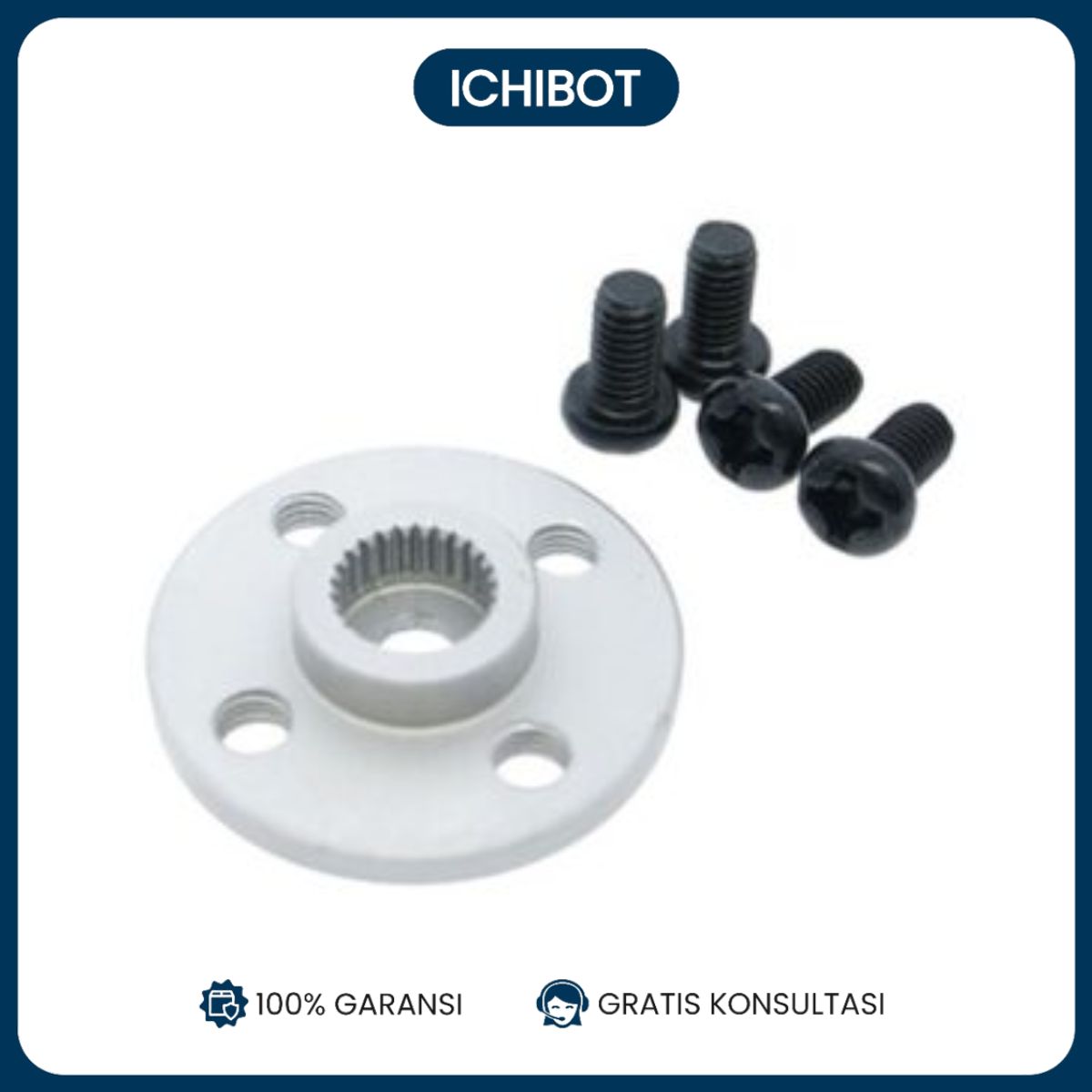

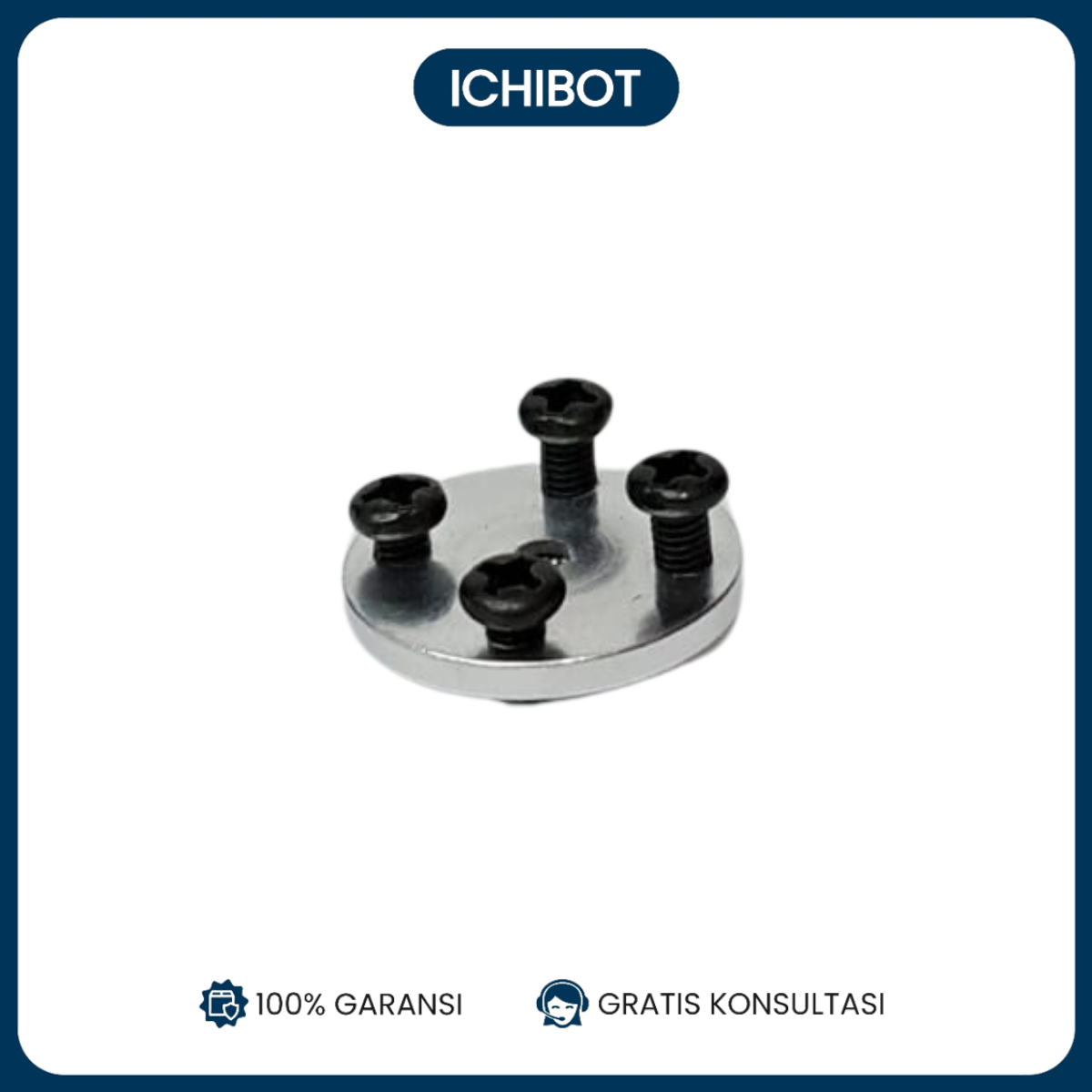

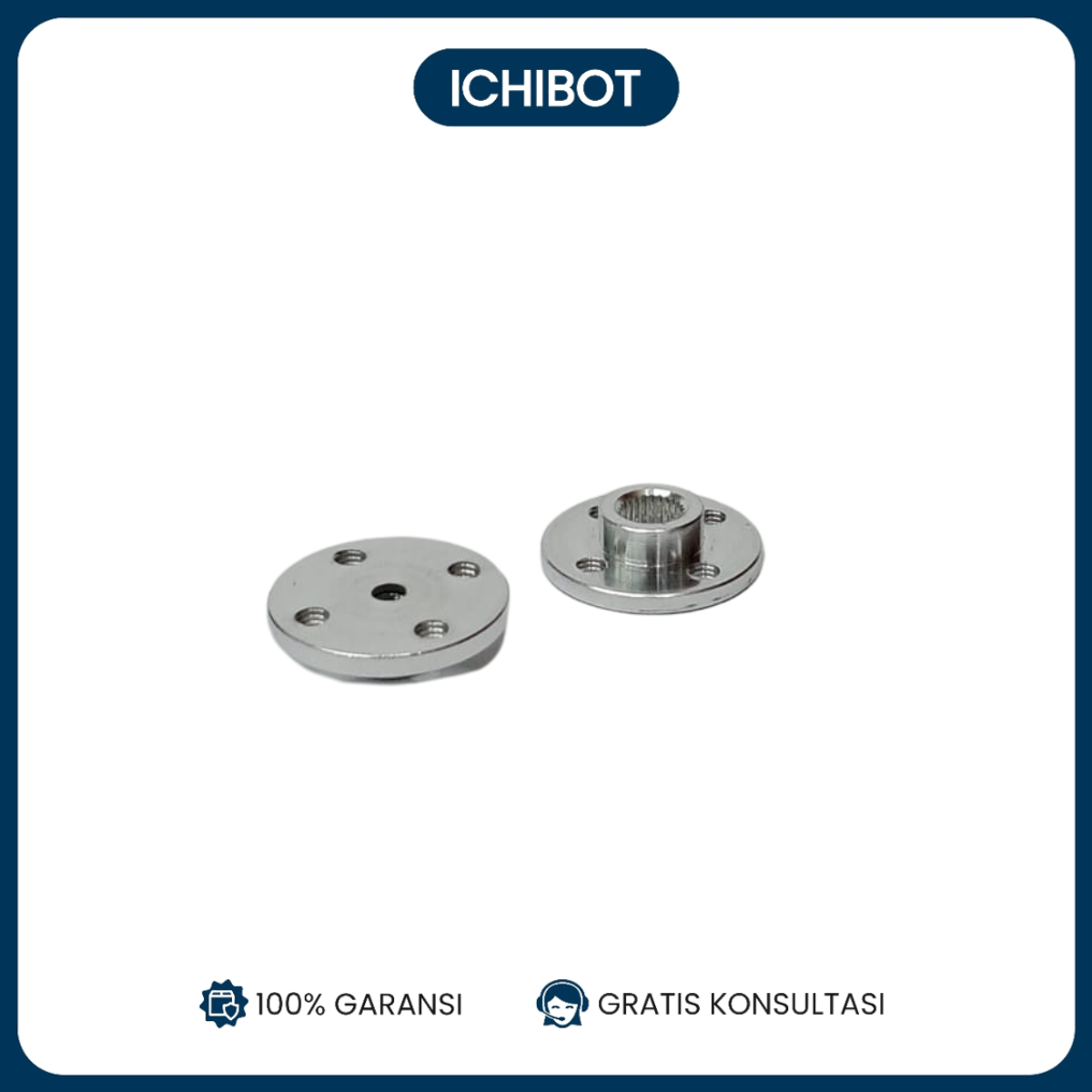

Spesifikasi Horn Servo 25T Standard Universal Metal
- Model: Horn Servo 25T
- Bahan: Metal (biasanya aluminium atau paduan logam lainnya)
- Jumlah Gigi: 25 gigi (25T)
- Kompatibilitas: Universal, cocok untuk berbagai jenis servo seperti MG995, MG996R, dan lainnya.
- Dimensi: Bervariasi, sesuai dengan standar universal servo horn
- Penggunaan:
- Lengan robot (robotic arm)
- Sistem kemudi robot
- Aplikasi model RC (Remote Control)
- Proyek DIY dan hobi
Diagram Koneksi dan Penggunaan
Horn servo 25T digunakan untuk menghubungkan dan mengontrol gerakan berbagai komponen dalam aplikasi robotik dan RC. Berikut adalah cara memasang horn servo pada servo MG995 atau MG996R.
Komponen yang Diperlukan
- Servo Motor (misalnya MG995 atau MG996R)
- Horn Servo 25T Metal
- Sekrup pemasangan (biasanya disertakan dengan horn servo atau servo motor)
- Alat (obeng kecil)
Langkah-langkah Pemasangan
-
Persiapan Servo:
- Pastikan servo dalam posisi netral. Ini biasanya dilakukan dengan menyambungkan servo ke mikrokontroler (seperti Arduino) dan mengatur posisi servo ke tengah menggunakan sinyal PWM.
-
Pemasangan Horn Servo:
- Tempatkan horn servo 25T pada spline servo (poros dengan gigi) MG995 atau MG996R. Pastikan horn servo pas dengan spline servo.
- Jika diperlukan, gunakan sekrup yang disediakan untuk mengencangkan horn servo pada servo motor. Pastikan sekrup kencang namun tidak terlalu ketat untuk menghindari kerusakan pada gigi atau poros servo.
-
Pengujian:
- Sambungkan servo ke mikrokontroler dan uji gerakan servo menggunakan program sederhana untuk memastikan horn servo terpasang dengan benar dan bergerak sesuai perintah.
Contoh Program Arduino untuk Mengontrol Servo
Berikut adalah contoh program Arduino untuk mengontrol servo MG995 atau MG996R dengan horn servo 25T.
Program Arduino
#include <Servo.h>
Servo myservo; // Membuat objek servo untuk mengontrol servo
const int servoPin = 9; // Pin di Arduino yang terhubung ke servo
void setup() {
myservo.attach(servoPin); // Menghubungkan objek servo ke pin servo
myservo.write(90); // Mengatur servo ke posisi netral (90 derajat)
}
void loop() {
myservo.write(0); // Menggerakkan servo ke 0 derajat
delay(1000); // Menunggu 1 detik
myservo.write(180); // Menggerakkan servo ke 180 derajat
delay(1000); // Menunggu 1 detik
myservo.write(90); // Kembali ke posisi netral (90 derajat)
delay(1000); // Menunggu 1 detik
}
Tips Keselamatan
- Matikan Sumber Daya: Pastikan sumber daya dimatikan sebelum memasang atau melepaskan horn servo untuk menghindari cedera atau kerusakan pada komponen.
- Gunakan Sekrup yang Sesuai: Gunakan sekrup yang sesuai dengan horn servo dan servo motor untuk memastikan pemasangan yang aman dan stabil.
- Periksa Gerakan Servo: Setelah pemasangan, uji gerakan servo dengan hati-hati untuk memastikan tidak ada hambatan atau gesekan yang berlebihan.
Dengan spesifikasi dan panduan penggunaan ini, horn servo 25T metal dapat digunakan untuk berbagai aplikasi robotik dan RC, memberikan kontrol gerakan yang presisi dan andal.
