Spesifikasi Konektor Antena IPX/IPEX

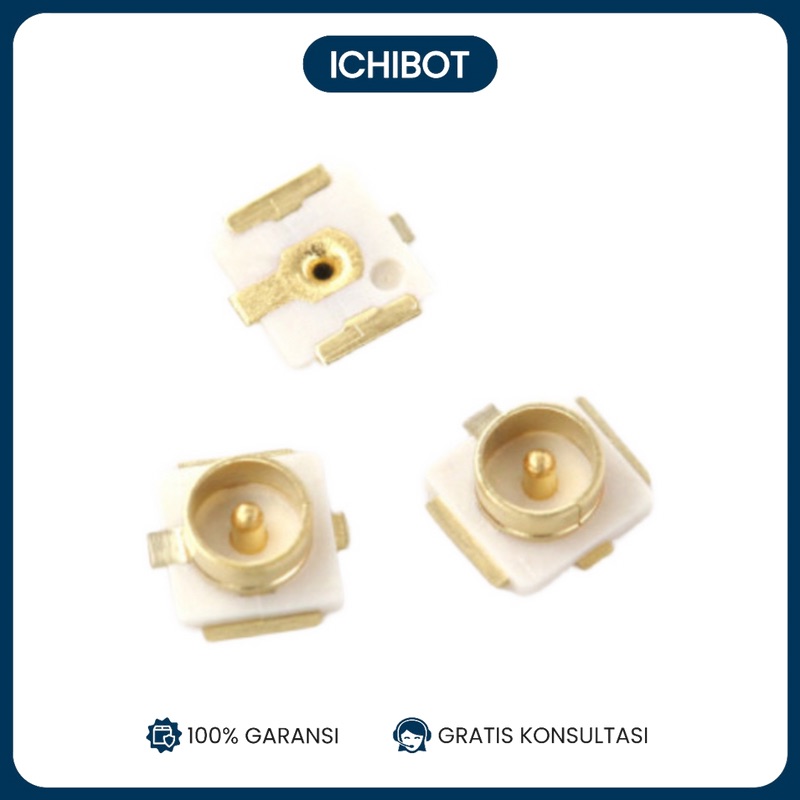

- Nama Produk: IPX/IPEX Antenna Base PCB Board UFL Receiver RF Coaxial Connector
- Jenis Konektor: IPX/IPEX (UFL)
- Tipe Pemasangan: SMD (Surface-Mount Device) pada PCB
- Impedansi: 50 Ohm
- Frekuensi Operasional: Biasanya hingga 6 GHz
- Aplikasi:
- Modul WiFi
- Modul Bluetooth
- Modul GPS
- Perangkat RF lainnya
Fitur Utama
- Desain SMD: Pemasangan permukaan yang memudahkan integrasi dengan PCB.
- Impedansi 50 Ohm: Memastikan kinerja RF yang optimal.
- Kompatibilitas Luas: Dapat digunakan dengan berbagai modul RF yang menggunakan konektor IPX/IPEX.
Cara Menggunakan Konektor Antena IPX/IPEX
Komponen yang Diperlukan
- Konektor Antena IPX/IPEX
- PCB (Printed Circuit Board) yang kompatibel
- Soldering iron (alat solder) dan solder
- Kabel antena IPX/IPEX ke SMA atau jenis konektor lainnya sesuai kebutuhan
- Antena yang sesuai
Diagram Koneksi
Berikut adalah cara menghubungkan konektor antena IPX/IPEX pada PCB:
markdown
IPX/IPEX Konektor
_________________
| |
| O 1 O 2 |
|________________|
1 - Ground (GND)
2 - RF Signal
Langkah-langkah Pemasangan
-
Persiapan PCB dan Komponen:
- Pastikan PCB memiliki footprint yang sesuai untuk konektor IPX/IPEX.
- Siapkan alat solder dan solder.
-
Pemasangan Konektor:
- Tempatkan konektor IPX/IPEX pada posisi yang sesuai di PCB.
- Pastikan konektor teralign dengan pad di PCB.
-
Soldering:
- Panaskan soldering iron.
- Solder setiap pin konektor ke pad di PCB dengan hati-hati.
- Pastikan setiap sambungan solder kuat dan tidak ada solder yang menjembatani antara pin yang berdekatan.
-
Pengujian Koneksi:
- Gunakan multimeter untuk memeriksa kontinuitas dan memastikan semua koneksi sudah benar.
- Pastikan tidak ada korsleting antar pin.
-
Menghubungkan Kabel Antena:
- Sambungkan kabel antena IPX/IPEX ke konektor IPX/IPEX yang telah terpasang di PCB.
- Hubungkan ujung kabel antena lainnya ke antena yang sesuai (misalnya SMA atau jenis konektor lainnya).
Tips Penggunaan
- Penanganan Hati-hati: Tangani konektor dengan hati-hati untuk menghindari kerusakan fisik pada pin.
- Pemasangan yang Tepat: Pastikan konektor terpasang dengan kuat di PCB untuk menghindari masalah koneksi.
- Penggunaan Alat Solder yang Baik: Gunakan alat solder berkualitas untuk mendapatkan hasil soldering yang baik dan andal.
