Name: Kit Module Penggaris Digital Sensor Ultrasonic HC SR04 Arduino Nano Modul Digital Ruller
SKU: 59783
Availability: InStock

Kit Module Penggaris Digital Sensor Ultrasonic HC SR04 Arduino Nano Modul Digital Ruller

Rp250.000

78 in stock

Category: dll

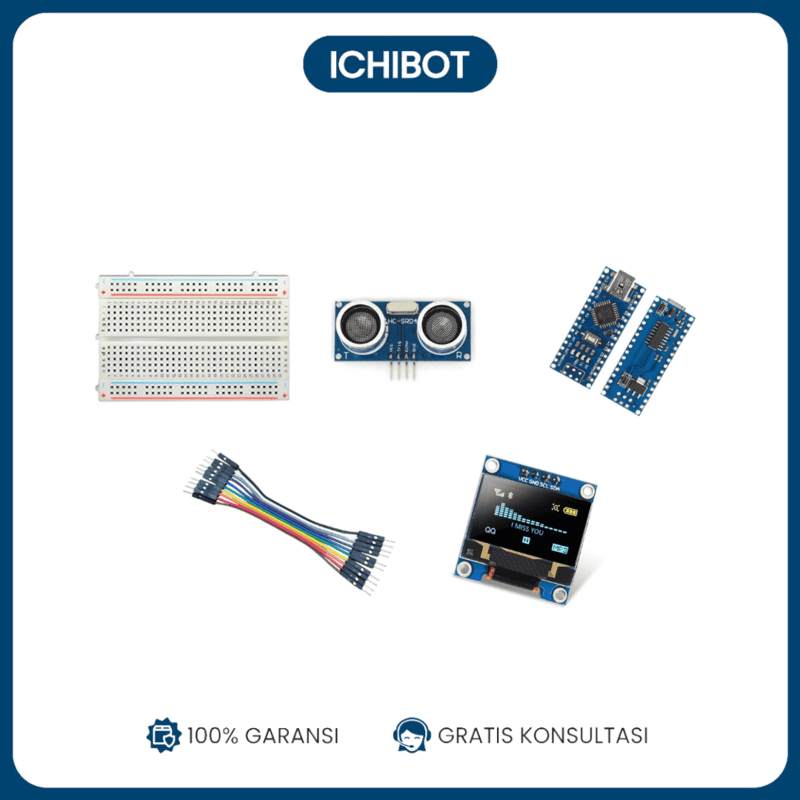

Kit Module Penggaris Digital ini adalah alat ukur berbasis Arduino Nano yang menggunakan sensor ultrasonik HC-SR04 untuk mengukur jarak dengan akurasi tinggi. Hasil pengukuran langsung ditampilkan pada layar OLED 0.96 inch, sehingga sangat praktis untuk berbagai aplikasi seperti proyek DIY, sistem pengukuran otomatis, dan pembelajaran mikrokontroler. Kit ini juga dilengkapi dengan breadboard 170 pin untuk kemudahan pemasangan tanpa solder serta kabel jumper male to male 10 cm, yang memungkinkan koneksi lebih fleksibel antar komponen.

Spesifikasi

Sensor Ultrasonik HC-SR04: Jarak deteksi 2 cm – 400 cm dengan akurasi ±0.3 cm
Layar OLED 0.96 Inch: Tampilan jernih dengan antarmuka I2C
Arduino Nano: Mikrokontroler utama untuk pemrosesan data
Breadboard 170 Pin: Mempermudah pemasangan dan pengujian rangkaian tanpa perlu soldering
Kabel Jumper Male to Male 10 cm (10 pcs): Koneksi antar komponen lebih fleksibel
Sumber Daya: 5V dari USB atau sumber eksternal
Aplikasi: Penggaris digital, sistem pengukuran otomatis, proyek Arduino, dan robotika

Langkah Penggunaan

Pasang Arduino Nano pada breadboard 170 pin.
Hubungkan Sensor HC-SR04 ke Arduino menggunakan kabel jumper male to male 10 cm.
Sambungkan OLED 0.96 inch ke Arduino melalui komunikasi I2C (SDA & SCL).
Gunakan kabel jumper tambahan untuk memastikan koneksi antar komponen stabil.
Hubungkan Arduino ke komputer menggunakan kabel USB untuk mengunggah kode program.
Jalankan kode dan lihat hasil pengukuran jarak langsung pada layar OLED.

Kode Pemrograman (Contoh program untuk membaca jarak dan menampilkan di OLED)

cpp

#include <Wire.h>

#include <Adafruit_GFX.h>

#include <Adafruit_SSD1306.h>
#define TRIG_PIN 9

#define ECHO_PIN 10

#define SCREEN_WIDTH 128

#define SCREEN_HEIGHT 64
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);
void setup() {

  pinMode(TRIG_PIN, OUTPUT);

  pinMode(ECHO_PIN, INPUT);

  Serial.begin(9600);
  if (!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {

    Serial.println(F("Gagal menginisialisasi OLED"));

    while (1);

  }

  display.display();

  delay(2000);

}
void loop() {

  digitalWrite(TRIG_PIN, LOW);

  delayMicroseconds(2);

  digitalWrite(TRIG_PIN, HIGH);

  delayMicroseconds(10);

  digitalWrite(TRIG_PIN, LOW);
  long duration = pulseIn(ECHO_PIN, HIGH);

  float distance = duration * 0.034 / 2;
  display.clearDisplay();

  display.setTextSize(2);

  display.setTextColor(WHITE);

  display.setCursor(0, 20);

  display.print("Jarak: ");

  display.print(distance);

  display.println(" cm");

  display.display();
  Serial.print("Jarak: ");

  Serial.print(distance);

  Serial.println(" cm");

delay(500); }

Tips Penggunaan

Gunakan breadboard 170 pin untuk memudahkan pemasangan tanpa soldering.
Pastikan kabel jumper terhubung dengan benar agar data dari sensor dapat terbaca dengan baik.
Gunakan sumber daya stabil (5V) untuk menghindari error pada OLED dan sensor.
Hindari objek dengan permukaan terlalu miring untuk menghindari pantulan gelombang ultrasonik yang salah.
Pastikan OLED terhubung dengan benar pada pin SDA & SCL agar tampilan bekerja normal.
Simpan perangkat di tempat kering untuk mencegah korosi pada sensor dan modul elektronik.
