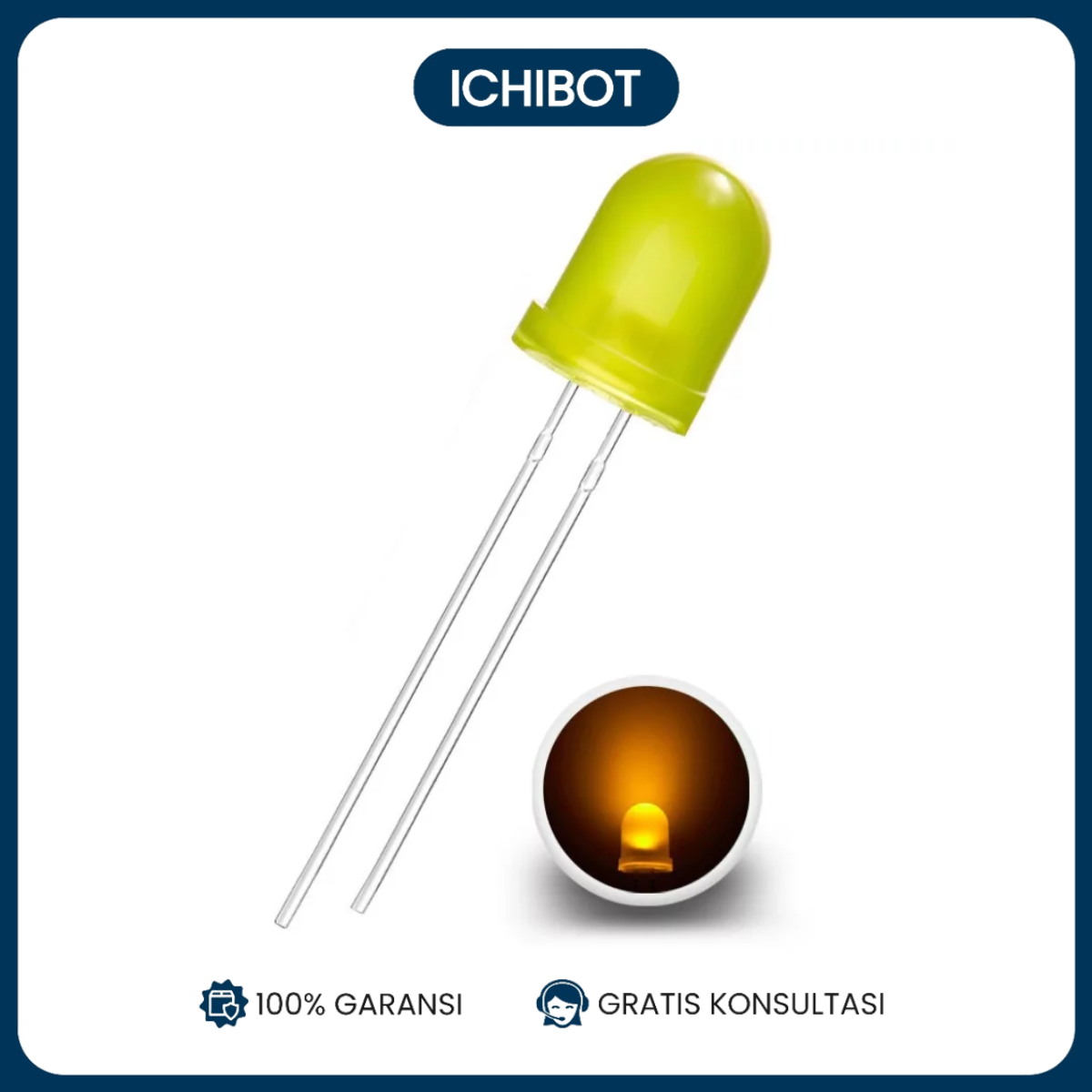

Spesifikasi LED 8mm Diffused Indikator Kuning
- Model: LED 8mm Diffused
- Warna Cahaya: Kuning (Yellow)
- Diameter: 8mm
- Tegangan Maju (Forward Voltage, V_F): 2.0V – 2.4V
- Arus Maju (Forward Current, I_F): 20mA
- Kecerahan (Luminous Intensity): Hingga 3000 mcd (millicandela)
- Sudut Pandang (Viewing Angle): 30 derajat
- Jenis Lensa: Diffused (menyebar)
- Material: Epoksi
- Umur Pemakaian: Lebih dari 50,000 jam (tergantung pada penggunaan dan kondisi operasional)
- Aplikasi:
- Lampu indikator
- Pencahayaan dekoratif
- Proyek DIY elektronik
- Display dan signage
- Backlighting
Diagram Koneksi LED dengan Resistor
Untuk menghindari kerusakan pada LED, penting untuk menggunakan resistor seri untuk membatasi arus yang mengalir melalui LED. Berikut adalah rumus untuk menghitung nilai resistor yang diperlukan:
R=Vsupply−VFIFR = \frac{V_{supply} – V_{F}}{I_{F}}R=IFVsupply−VF
Di mana:
- VsupplyV_{supply}Vsupply adalah tegangan sumber daya (misalnya, 5V dari Arduino)
- VFV_{F}VF adalah tegangan maju LED (2.0V – 2.4V)
- IFI_{F}IF adalah arus maju LED (20mA atau 0.02A)
Contoh Perhitungan
Misalkan Anda menggunakan sumber daya 5V:
R=5V−2.2V0.02A=2.8V0.02A=140ΩR = \frac{5V – 2.2V}{0.02A} = \frac{2.8V}{0.02A} = 140 \OmegaR=0.02A5V−2.2V=0.02A2.8V=140Ω
Jadi, Anda memerlukan resistor sekitar 140Ω. Nilai resistor standar terdekat adalah 150Ω.
Diagram Koneksi
+5V (Arduino)
|
R (150Ω)
|
LED
|
GND (Arduino)
Komponen yang Diperlukan
- LED 8MM Diffused Yellow
- Resistor 150Ω
- Mikrokontroler (misalnya Arduino)
- Breadboard dan Kabel Jumper
Langkah-langkah
-
Koneksi Hardware:
- Sambungkan anoda LED (kaki panjang) ke salah satu ujung resistor 150Ω.
- Sambungkan ujung lain resistor 150Ω ke pin digital (misalnya, pin 9) pada Arduino.
- Sambungkan katoda LED (kaki pendek) ke GND pada Arduino.
-
Upload Program:
- Sambungkan Arduino ke komputer menggunakan kabel USB.
- Buka Arduino IDE, dan salin program di bawah ini, pilih board yang sesuai, dan unggah program ke Arduino.
Program Arduino
const int ledPin = 9; // Pin 9 di Arduino terhubung ke LED
void setup() {
pinMode(ledPin, OUTPUT);
}
void loop() {
digitalWrite(ledPin, HIGH); // Nyalakan LED
delay(1000); // Tunggu 1 detik
digitalWrite(ledPin, LOW); // Matikan LED
delay(1000); // Tunggu 1 detik
}
Pengujian
- Setelah program diunggah, LED seharusnya berkedip dengan interval 1 detik.
Tips Keselamatan
- Periksa Tegangan dan Arus: Pastikan untuk menggunakan resistor yang tepat untuk membatasi arus melalui LED.
- Sambungkan dengan Benar: Perhatikan polaritas LED saat menghubungkannya ke sirkuit.
- Matikan Sumber Daya: Selalu matikan sumber daya sebelum melakukan perubahan pada rangkaian untuk menghindari sengatan listrik.
Dengan spesifikasi dan panduan penggunaan ini, LED 8MM Diffused Yellow dapat digunakan untuk berbagai aplikasi pencahayaan dan proyek elektronik DIY.
