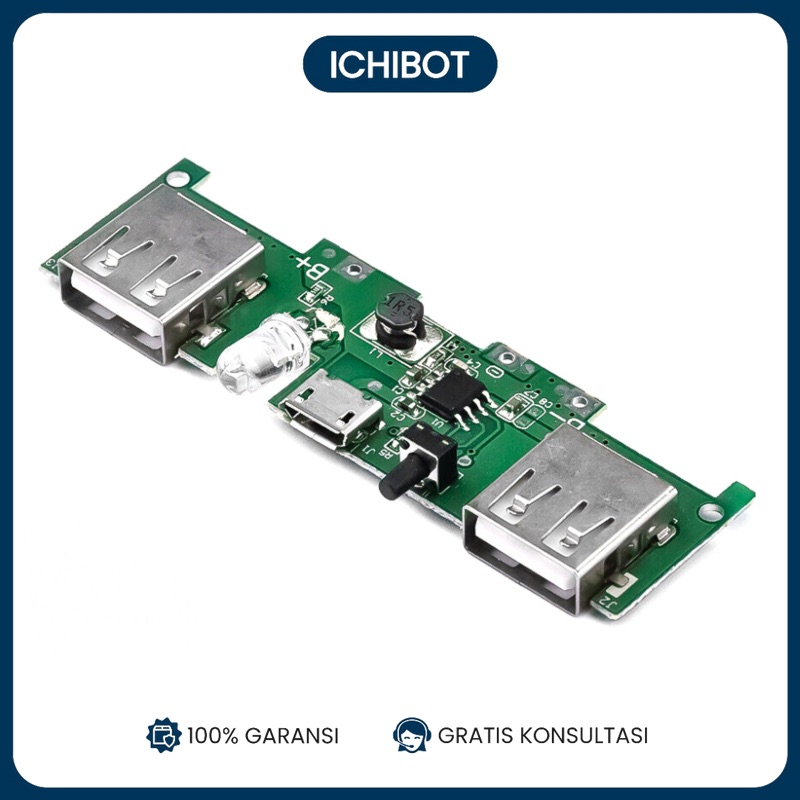

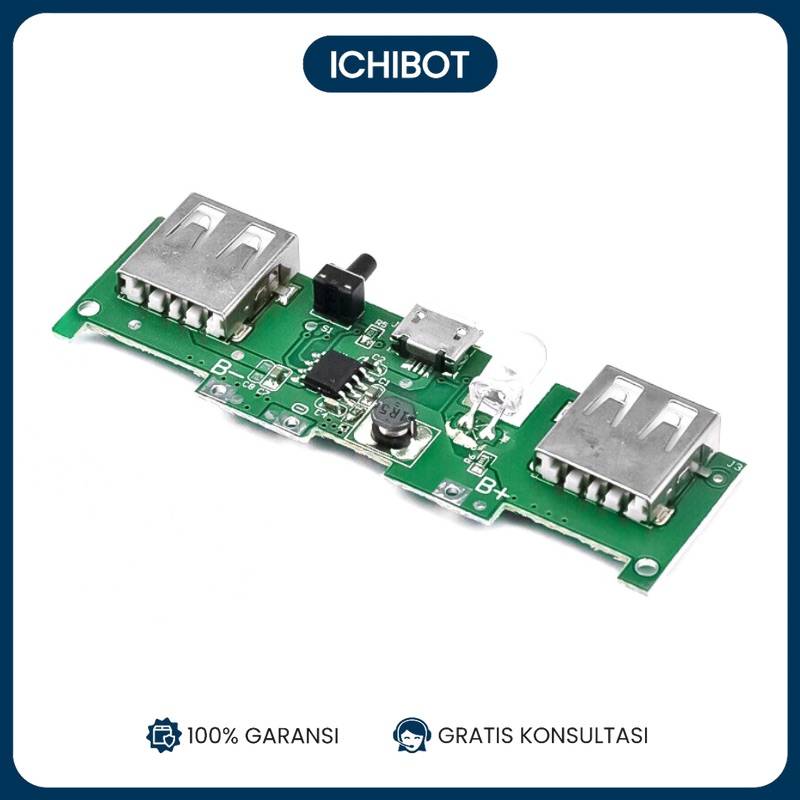

Spesifikasi Micro USB 5V 1A 2A Mobile Power Bank Board DIY Charger Voltage Module
- Tegangan Masukan (Input Voltage): 5V DC (Micro USB)
- Arus Masukan (Input Current): 1A atau 2A tergantung pada desain spesifik dan kondisi penggunaan
- Tegangan Keluaran (Output Voltage): 5V DC
- Arus Keluaran (Output Current): 1A atau 2A (tergantung pada desain dan kondisi penggunaan)
- Fitur:
- Perlindungan terhadap overcharge
- Perlindungan terhadap overdischarge
- Perlindungan terhadap overcurrent
- Perlindungan terhadap short circuit
- Port Konektor:
- Micro USB untuk input daya
- USB-A untuk output daya
- Indikator LED: Lampu LED untuk menunjukkan status pengisian daya dan status baterai
- Kapasitas Baterai yang Didukung: Beragam, biasanya untuk baterai Li-ion 18650
- Efisiensi Konversi: Hingga 92%
- Dimensi Modul: Kompak, biasanya sekitar 25mm x 50mm (variasi tergantung model spesifik)
- Aplikasi:
- DIY Power Bank
- Charger portabel untuk perangkat mobile
- Proyek DIY elektronik yang memerlukan sumber daya portabel
Penggunaan Micro USB 5V 1A 2A Mobile Power Bank Board
Komponen yang Diperlukan
- Modul Power Bank Board
- Baterai Li-ion 18650
- Kabel Micro USB
- Kabel Penghubung
- Solder dan Soldering Iron (opsional untuk koneksi lebih permanen)
Diagram Koneksi
lua
+---------------+
| Power Bank |
| Board |
+---------------+
| |
| |
| |------- USB Output (5V, 1A/2A)
| |
| |
Battery Micro USB Input
+----------+ +---------+
| | | |
| 18650 | | 5V |
| Li-ion | | Input |
+----------+ +---------+
| |
| |
| |
GND VCC
Langkah-langkah Perakitan
-
Persiapan Baterai:
- Pastikan baterai Li-ion 18650 dalam kondisi baik dan terisi daya.
- Jika baterai memiliki pin solder, siapkan untuk penyolderan. Jika tidak, gunakan holder baterai yang sesuai.
-
Koneksi Baterai ke Modul:
- Sambungkan terminal positif baterai (+) ke terminal VCC pada modul.
- Sambungkan terminal negatif baterai (-) ke terminal GND pada modul.
-
Koneksi Input Daya:
- Sambungkan kabel Micro USB ke port input pada modul untuk mengisi daya baterai.
-
Koneksi Output Daya:
- Sambungkan perangkat yang akan diisi daya ke port USB-A output pada modul.
Pengujian
-
Pengisian Daya Baterai:
- Sambungkan modul ke sumber daya menggunakan kabel Micro USB.
- Perhatikan indikator LED pada modul untuk memastikan bahwa baterai sedang diisi.
-
Penggunaan Power Bank:
- Setelah baterai terisi penuh, sambungkan perangkat mobile atau perangkat lainnya ke port USB-A.
- Periksa apakah perangkat mulai mengisi daya dari power bank.
Contoh Penggunaan
Membuat DIY Power Bank
-
Alat dan Bahan:
- Modul Power Bank Board
- Baterai Li-ion 18650
- Kabel Micro USB
- Holder Baterai (opsional)
- Soldering Iron dan timah solder (jika diperlukan)
-
Langkah Perakitan:
- Pasang baterai ke holder baterai (jika menggunakan holder).
- Sambungkan kabel dari holder baterai ke modul sesuai dengan diagram koneksi di atas.
- Sambungkan kabel Micro USB ke port input untuk pengisian daya.
- Gunakan port USB-A untuk mengisi daya perangkat mobile Anda.
Dengan spesifikasi dan langkah-langkah ini, Anda dapat membuat power bank DIY yang dapat diandalkan menggunakan modul Micro USB 5V 1A 2A Mobile Power Bank Board.
