Name: Modul Layar LCD TFT Bulat 1.28 Inch IPS Diplay Full Color - Round Screen TFT Module 240x240 HD IPS Full Viewing angle LCD Display full color RGB - 1.28 inch
SKU: E8-A07
Availability: InStock

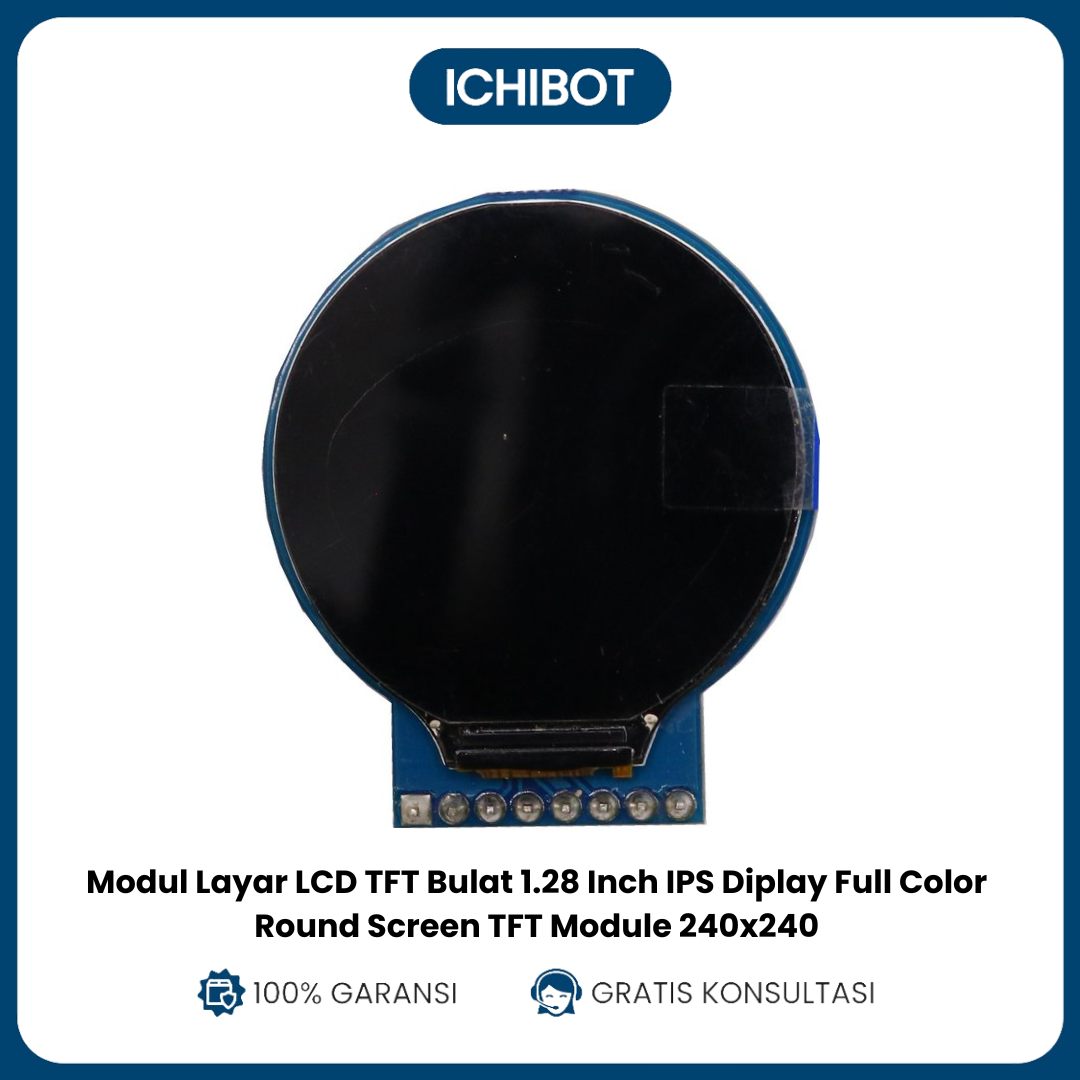

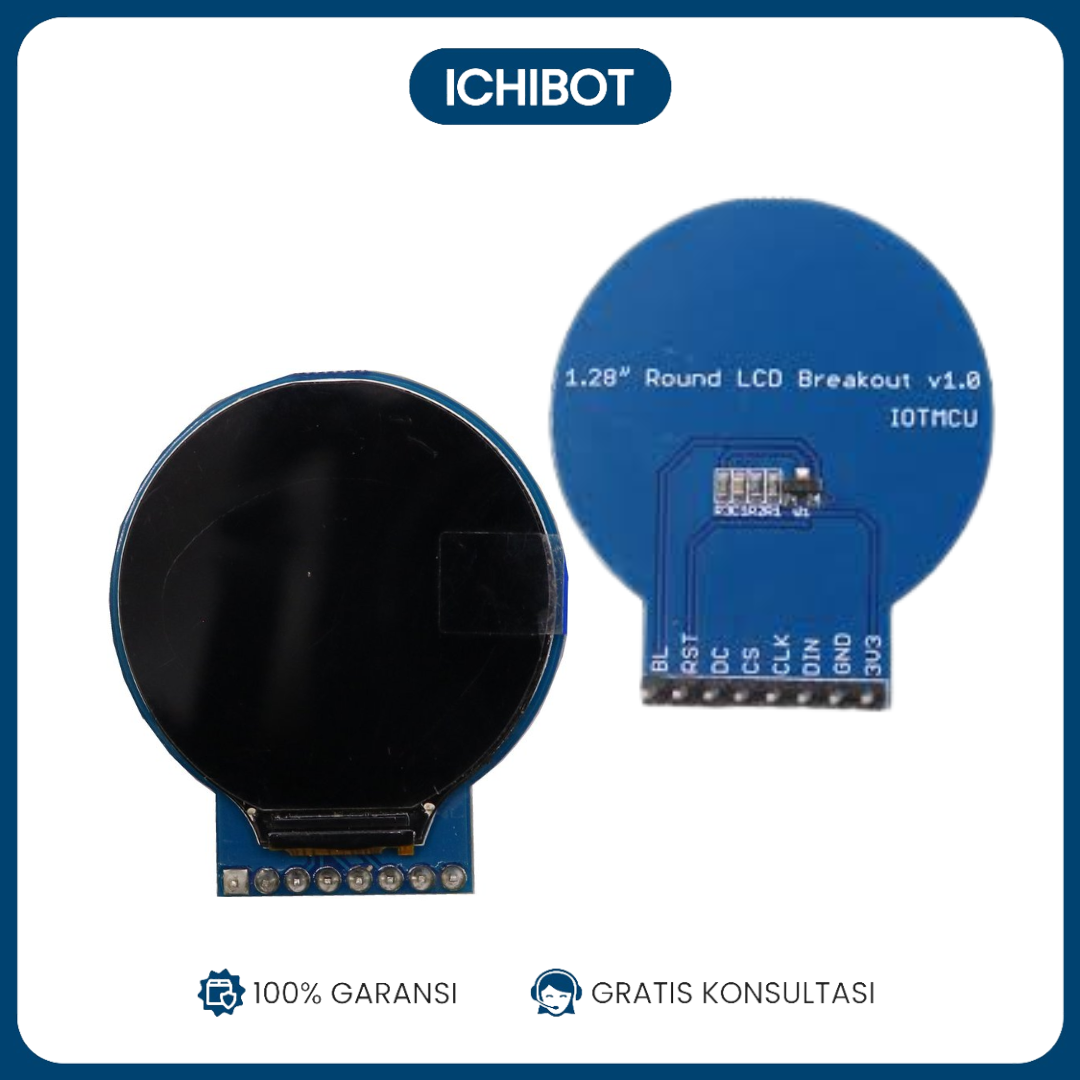

Modul Layar LCD TFT Bulat 1.28 Inch IPS Diplay Full Color – Round Screen TFT Module 240×240 HD IPS Full Viewing angle LCD Display full color RGB – 1.28 inch

Rp74.500

2 in stock

SKU: E8-A07 Category: dll

Spesifikasi:

Ukuran Layar: 1.28 inch (bundar).
Resolusi: 240×240 piksel.
Teknologi Layar: IPS (In-Plane Switching), memberikan sudut pandang yang luas dan warna yang lebih akurat.
Warna: Mendukung tampilan RGB penuh, yang berarti modul ini dapat menampilkan warna penuh.
Antarmuka: Biasanya menggunakan antarmuka SPI untuk komunikasi dengan mikrokontroler.
Tegangan Operasi: 3.3V atau 5V, tergantung pada modul.

Kode Pemrograman (Arduino Contoh):

Untuk menggunakan modul ini dengan Arduino, kamu bisa menggunakan pustaka TFT_eSPI yang mendukung berbagai jenis layar TFT, termasuk modul bundar. Berikut adalah contoh kode sederhana untuk menampilkan gambar pada layar bundar dengan driver ST7789 (umum digunakan pada modul seperti ini):

cpp

#include <TFT_eSPI.h> // Pustaka untuk modul TFT eSPI

#include <SPI.h>
TFT_eSPI tft = TFT_eSPI(); // Inisialisasi layar dengan pustaka eSPI
void setup() {

  tft.init();                // Inisialisasi layar

  tft.setRotation(1);        // Set rotasi layar (0-3 tergantung orientasi)
  tft.fillScreen(TFT_BLACK); // Isi layar dengan warna hitam

  tft.setTextColor(TFT_WHITE, TFT_BLACK); // Set warna teks menjadi putih dengan latar belakang hitam

  tft.setTextSize(2);        // Set ukuran teks
  tft.setCursor(10, 10);     // Set posisi teks

  tft.print("Hello, World!"); // Tampilkan teks di layar
  // Menggambar lingkaran

  tft.drawCircle(120, 120, 50, TFT_RED); // Gambar lingkaran merah di tengah layar

}

void loop() { // Kode tambahan untuk operasi berulang bisa ditambahkan di sini }

Catatan: Pastikan untuk menyesuaikan pengaturan pin SPI di file User_Setup.h sesuai dengan modul dan mikrokontroler yang digunakan.

Langkah Penggunaan:

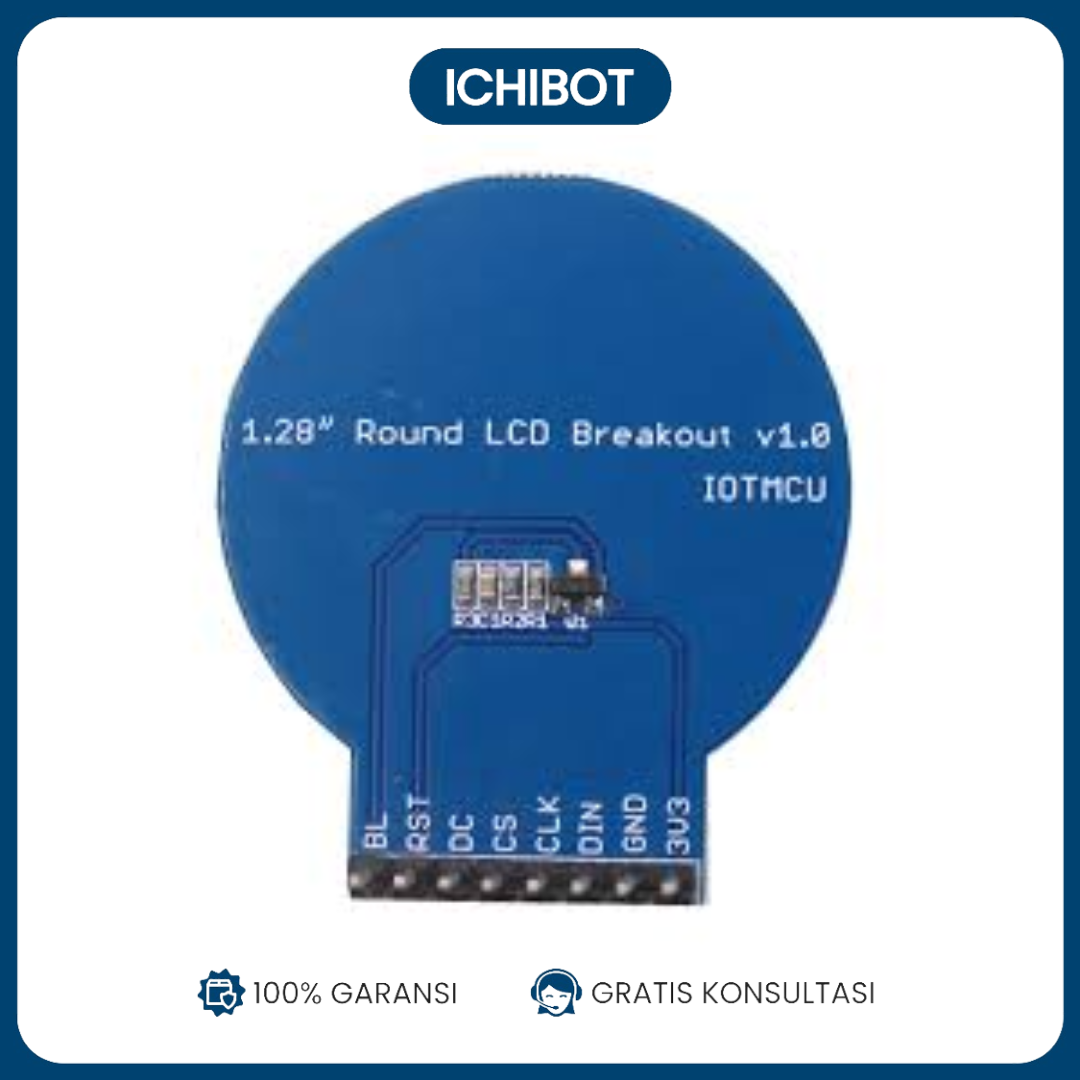

Sambungkan Modul: Hubungkan modul ke mikrokontroler menggunakan koneksi SPI. Biasanya, pin seperti SCK, MOSI, CS, DC, dan RST perlu disambungkan.
Instal Pustaka: Gunakan pustaka seperti TFT_eSPI yang mendukung berbagai modul layar TFT, termasuk yang bundar. Konfigurasikan pin SPI di User_Setup.h.
Inisialisasi dan Tampilkan Data: Setelah modul terhubung dan pustaka terpasang, kamu bisa mulai menampilkan gambar, teks, atau grafik pada layar.
Tampilan Warna Penuh: Modul ini mendukung warna penuh (RGB) sehingga bisa menampilkan gambar berwarna, UI, atau grafik dengan kualitas tinggi.

Cara Perawatan:

Hindari Tekanan Berlebih: Meskipun layar TFT biasanya kokoh, hindari menekan layar terlalu keras agar tidak merusak piksel.
Bersihkan Layar dengan Lembut: Gunakan kain mikrofiber untuk membersihkan layar agar tetap bersih dari debu atau sidik jari.
Jaga Tegangan yang Sesuai: Pastikan modul mendapatkan tegangan yang sesuai (3.3V atau 5V) untuk menghindari kerusakan.
Periksa Koneksi Kabel: Pastikan koneksi SPI antara modul dan mikrokontroler selalu terhubung dengan baik untuk menjaga komunikasi yang stabil.

Modul ini ideal untuk berbagai aplikasi interaktif yang memerlukan layar kecil dengan tampilan yang jernih dan sudut pandang yang luas, seperti smartwatch, perangkat IoT, atau display pada alat portabel lainnya.
