Spesifikasi:

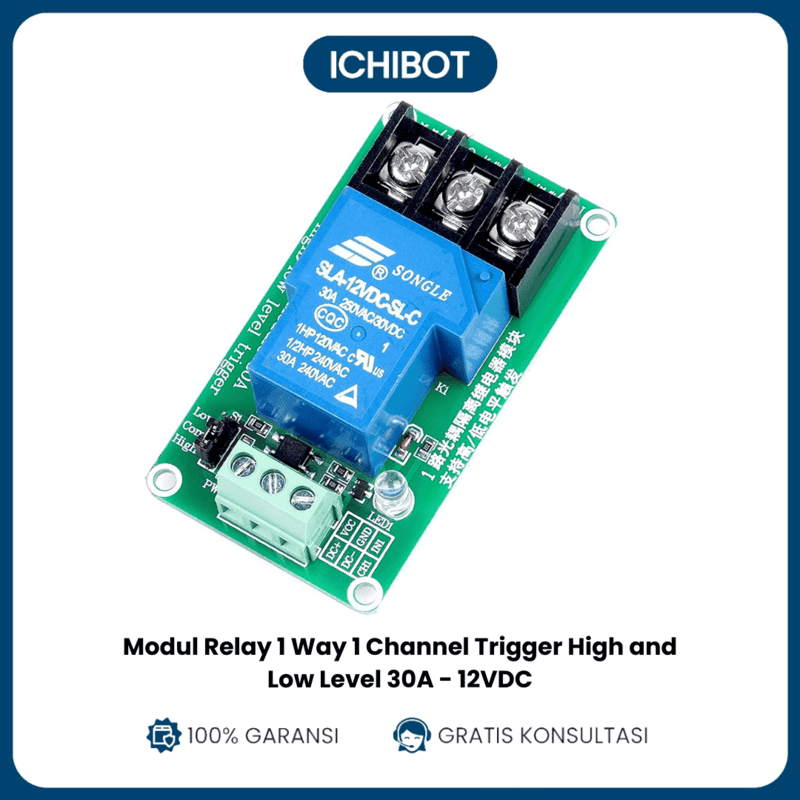

- Tipe: 1 Channel Relay Module dengan Optocoupler
- Tegangan Operasi: 5V DC
- Arus Maksimum: 30A (dapat mengendalikan beban tinggi)
- Tegangan Beban: Hingga 250V AC atau 30V DC
- Trigger Level: Mendukung High-Level dan Low-Level Trigger
- Komponen Tambahan: Optocoupler untuk isolasi listrik yang lebih aman
- Indikator LED: Menunjukkan status ON/OFF relay
Fitur Unggulan:
- Isolasi Optocoupler: Memberikan perlindungan tambahan antara sirkuit kontrol dan beban listrik untuk menghindari lonjakan arus.
- Mendukung Trigger Ganda: Dapat diaktifkan dengan sinyal HIGH (5V) atau LOW (0V) dari mikrokontroler seperti Arduino, Raspberry Pi, atau ESP32.
- Kapasitas Beban Besar: Mampu mengendalikan peralatan listrik hingga 30A, cocok untuk lampu, motor, pompa air, dan peralatan industri kecil.
- Indikator LED: Memudahkan pemantauan status relay saat aktif atau non-aktif.
Cara Penggunaan:
- Koneksi Daya: Sambungkan pin VCC ke 5V DC dan pin GND ke ground.
- Koneksi Kontrol: Hubungkan pin IN ke pin digital mikrokontroler untuk mengontrol relay (dapat memilih HIGH atau LOW trigger).
- Koneksi Beban: Sambungkan peralatan listrik ke terminal NO (Normally Open), NC (Normally Closed), dan COM (Common) sesuai kebutuhan.
- Pengujian: Kirim sinyal HIGH atau LOW dari mikrokontroler untuk mengaktifkan atau menonaktifkan relay.
Tips Perawatan:
- Jaga Beban Maksimum: Jangan melebihi kapasitas arus 30A untuk mencegah overheating dan kerusakan relay.
- Lingkungan Kering: Simpan di tempat kering untuk mencegah korosi pada konektor terminal.
- Isolasi Tambahan: Gunakan pelindung tambahan jika digunakan untuk mengendalikan peralatan AC bertegangan tinggi.
- Pemeriksaan Rutin: Periksa kondisi solderan dan terminal secara berkala untuk memastikan koneksi tetap kuat.
