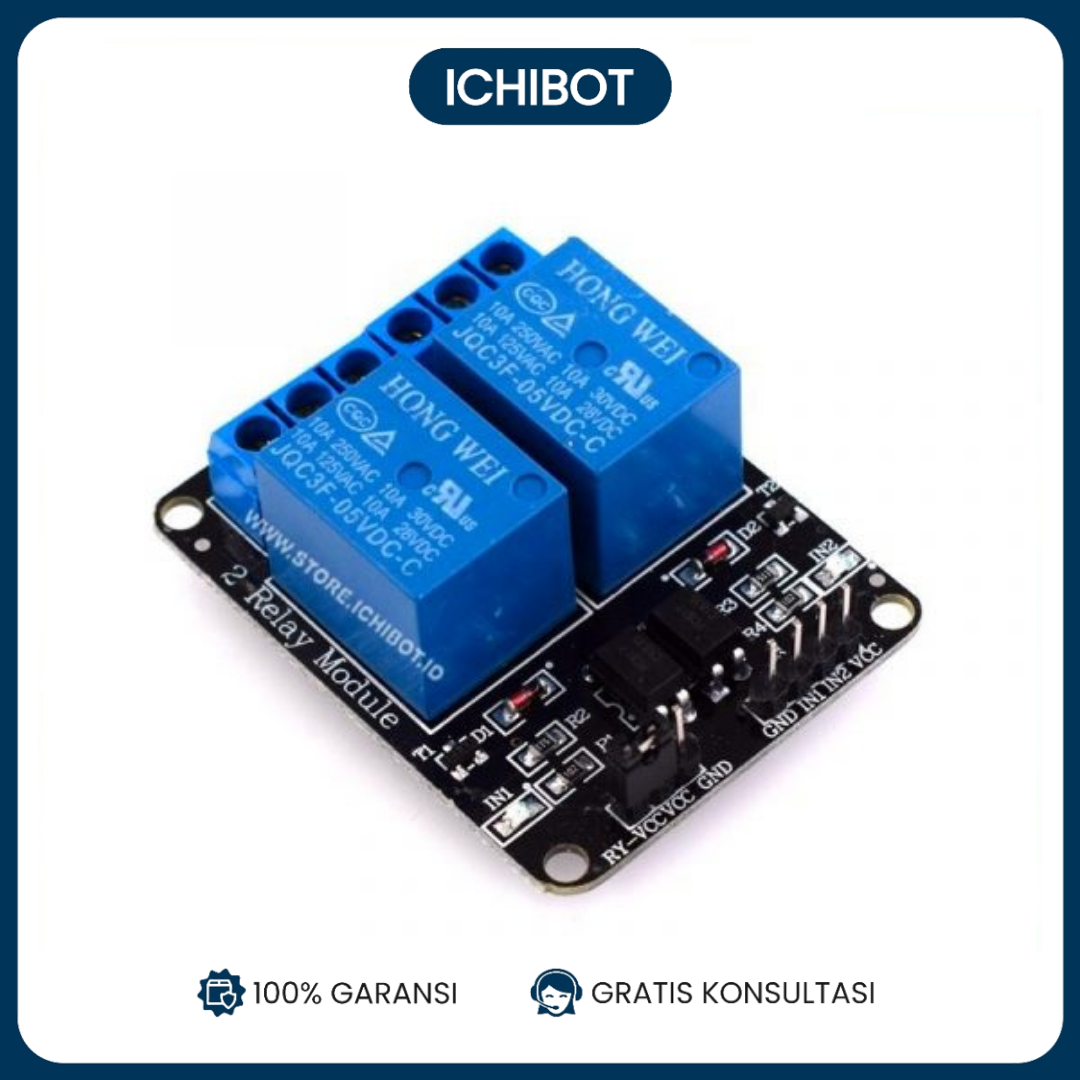

Modul Relay 2 Channel 5V

Spesifikasi:

1. Modul ini menggunakan relay asli berkualitas tipe Normally Open (NO) dengan maximum load AC 250V/10A, DC 30V/10A
2. Memakai SMD Optocoupler isolation, yang berkinerja stabil dengan arus pemicu (trigger current) hanya sebesar 5mA
3. Tegangan sinyal pemicu sebesar 5V DC
4. Dapat disetting untuk mendeteksi high atau low dengan mengubah jumper
5. Dirancang dengan toleransi keamanan, bahkan jika arus pemicu putus, relay tidak akan bekerja
6. Dilengkapi lampu indikator Power (hijau) dan Status Relay (merah)
7. Mudah dipasang, menggunakan terminal untuk pemasangan kabel.
8. Ukuran: 50x41x18.5mm
9. Dilengkapi 4 lobang baut berdiameter 3.1mm berjarak 44.5mm x 35.5mm

Interface pemicu:

1. DC+: power +5V DC
2. DC-: power -5V DC
3. IN1: sinyal low atau high pada channel 1 (stel jumper)
4. IN2: sinyal low atau high pada channel 2 (stel jumper)

Interface output relay:

1. NO1: normally open channel 1 (relay tidak hidup sampai ada sinyal baru hidup)
2. COM1 : common interface channel 1
3. NC1: normally close channel 1 (relay hidup sampai ada sinyal baru mati)
4. NO2: normally open channel 2 (relay tidak hidup sampai ada sinyal baru hidup)
5. COM2 : common interface channel 2
6. NC2: normally close channel 2 (relay hidup sampai ada sinyal baru mati)
