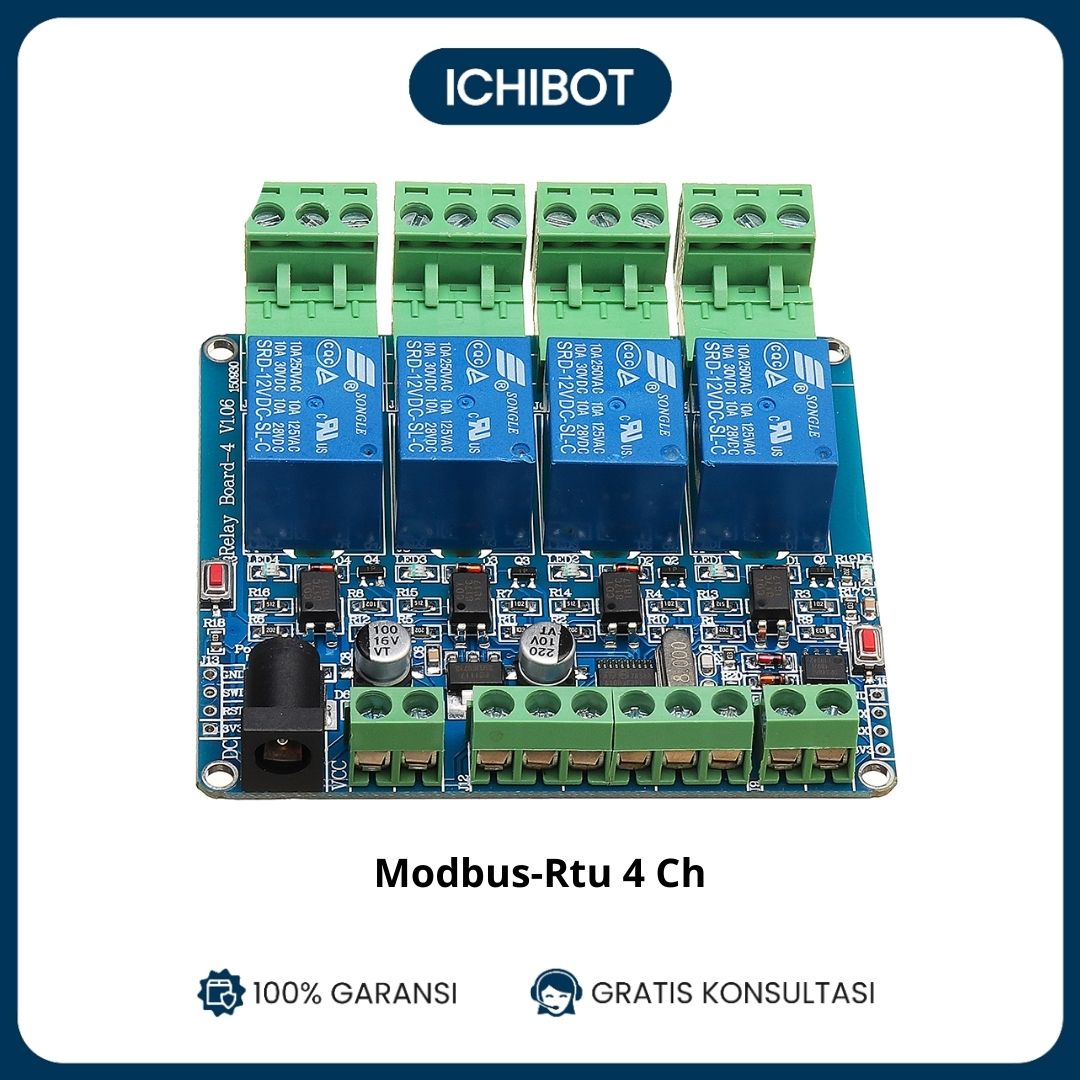

Name: Modul Relay Modbus-Rtu 4 Channel with RS485/TTL Communication
SKU: RK10-T01
Availability: InStock

Modul Relay Modbus-Rtu 4 Channel with RS485/TTL Communication

Rp105.000

30 in stock

SKU: RK10-T01 Category: dll

Modul relay ini mendukung komunikasi Modbus-RTU melalui RS485 atau antarmuka TTL, dan tersedia dalam varian 1, 2, 4, atau 8 relay. Modul ini dirancang untuk mengontrol perangkat listrik atau elektronik secara jarak jauh melalui protokol Modbus-RTU, yang sering digunakan dalam sistem industri dan otomatisasi. Modul ini dapat diintegrasikan dengan berbagai mikrokontroler dan PLC yang mendukung komunikasi RS485 atau TTL.

Spesifikasi:

Jumlah Relay: Tersedia dalam varian 1, 2, 4, atau 8 relay.
Tegangan Operasional: 5V atau 12V tergantung pada varian yang dipilih.
Tegangan Kontrol Relay: 5V (relay aktif dengan sinyal input 5V).
Kapasitas Kontak Relay: Hingga 10A pada 250VAC atau 30VDC.
Antarmuka Komunikasi:
- RS485 untuk komunikasi jarak jauh dengan protokol Modbus-RTU.
- TTL untuk komunikasi dengan mikrokontroler.
Protokol Komunikasi: Mendukung Modbus-RTU, dengan kecepatan baudrate yang dapat dikonfigurasi.
Aplikasi: Sistem otomatisasi rumah, kontrol industri, pengendalian perangkat jarak jauh, dan sistem IoT.

Pemrograman (Jika Ada): Modul ini dapat diakses dan dikontrol menggunakan protokol Modbus-RTU melalui perangkat lunak seperti Arduino atau PLC. Berikut adalah contoh kode menggunakan Arduino untuk mengontrol relay melalui Modbus:

cpp

#include <ModbusRtu.h>
Modbus bus;
#define RELAY_1 1 // Alamat relay 1
void setup() {

  Serial.begin(9600); // Komunikasi serial RS485

  bus.begin(9600, SERIAL_8N1);

}
void loop() {

  uint16_t response;
  // Mengaktifkan relay 1

  response = bus.writeCoil(RELAY_1, 1);

  delay(1000);

// Mematikan relay 1 response = bus.writeCoil(RELAY_1, 0); delay(1000); }

Langkah Penggunaan:

Koneksi Hardware:
- Hubungkan modul relay ke sumber daya sesuai spesifikasi (5V atau 12V).
- Hubungkan antarmuka RS485 ke perangkat kontrol (mikrokontroler atau PLC).
- Gunakan antarmuka TTL jika ingin menggunakan komunikasi langsung dengan mikrokontroler.
Pengaturan Komunikasi:
- Pastikan alamat slave Modbus dan baudrate sudah diatur sesuai dengan perangkat yang digunakan.
- Atur konfigurasi perangkat lunak sesuai protokol Modbus-RTU (parity, stop bit, dll.).
Pemrograman Perangkat Kontrol:
- Gunakan perangkat lunak seperti Arduino IDE atau lingkungan PLC untuk mengontrol modul relay menggunakan protokol Modbus-RTU.
Uji Fungsi Relay:
- Uji fungsi dengan mengaktifkan dan mematikan relay melalui perangkat kontrol untuk memastikan modul berfungsi dengan benar.

Cara Perawatan:

Pastikan modul relay dipasang di tempat yang tidak lembap dan jauh dari debu.
Periksa koneksi RS485 dan TTL secara berkala untuk memastikan tidak ada kabel yang longgar atau terputus.
Gunakan relay sesuai kapasitas kontaknya untuk menghindari kerusakan pada relay.
Jangan gunakan modul dalam kondisi lingkungan dengan medan elektromagnetik kuat yang dapat mengganggu komunikasi RS485.
