Nama Produk: NE555 CD4017 Kit DIY Soldering Solder LED Flash Blink Timer Pelatihan
Deskripsi: Kit DIY NE555 dan CD4017 ini adalah modul pelatihan soldering yang dirancang untuk membantu Anda mempelajari dan mengasah keterampilan soldering pada sirkuit timer LED blink. Kit ini menggabungkan IC NE555 sebagai timer dan IC CD4017 sebagai dekoder desimal untuk menghasilkan efek LED flash secara berurutan. Ideal untuk pemula yang ingin belajar tentang dasar-dasar sirkuit elektronik dan soldering.
Spesifikasi:
- Jenis Kit: Kit DIY untuk latihan soldering dengan timer LED flash

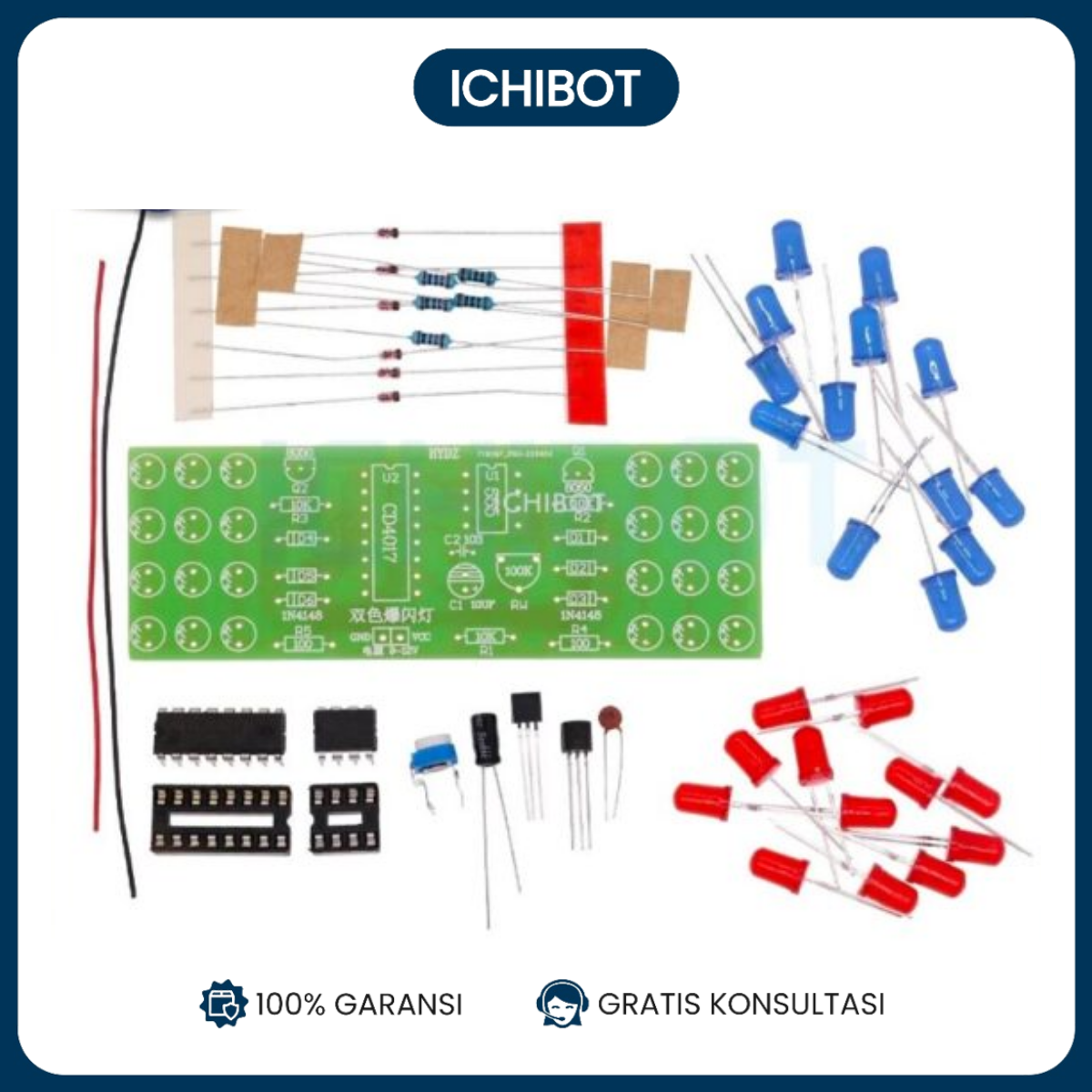

- Komponen Utama: IC NE555, IC CD4017, LED, resistor, kapasitor, dan komponen pasif lainnya
- Tipe Komponen: IC timer NE555, IC dekoder CD4017, LED, resistor, kapasitor
- Sumber Daya: Sumber daya DC (biasanya 9V atau 12V) diperlukan untuk mengoperasikan sirkuit
Fitur:
- Pelatihan Soldering: Membantu meningkatkan keterampilan soldering pada proyek timer LED flash.

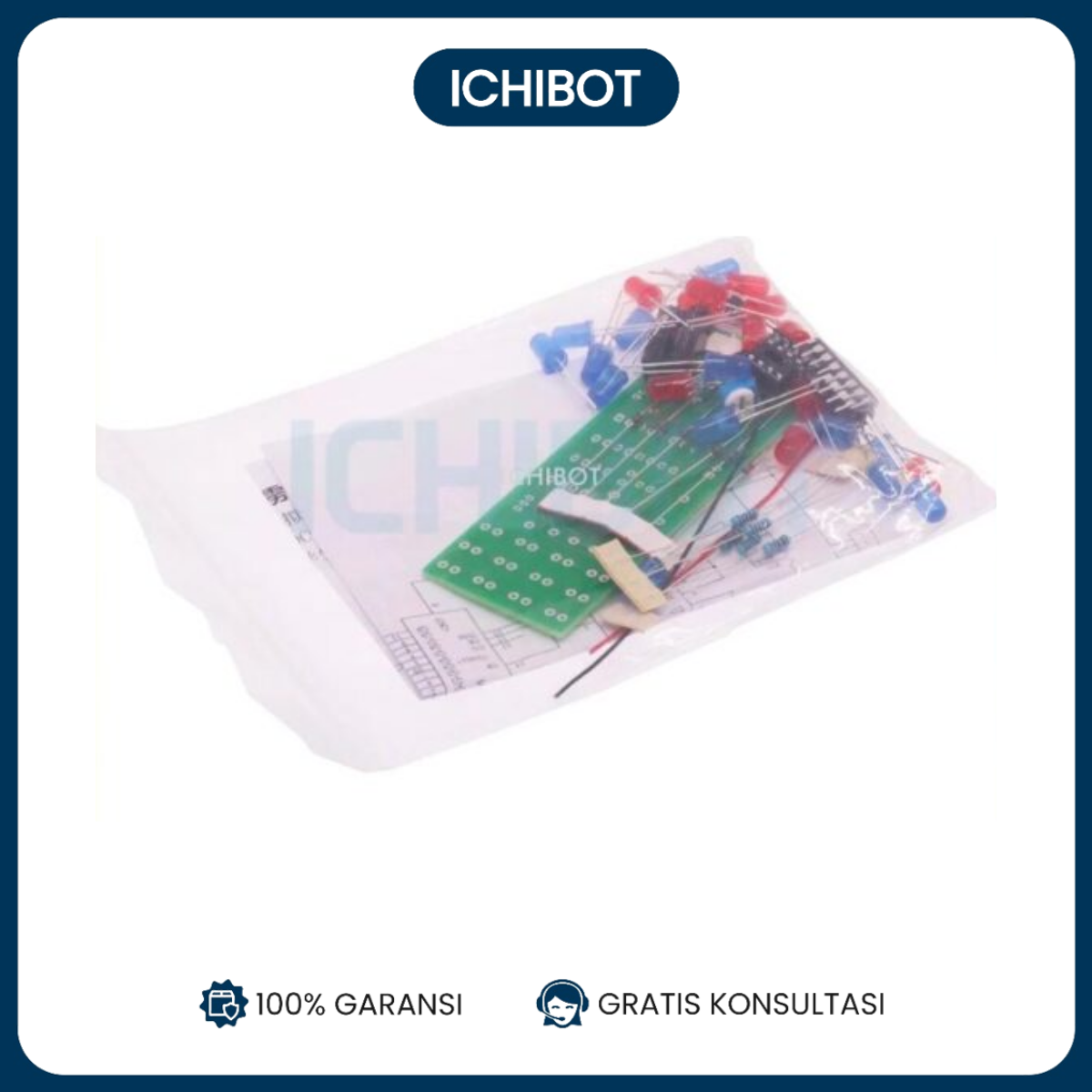

- Komponen Lengkap: Termasuk semua komponen yang diperlukan untuk merakit sirkuit timer LED.
- Panduan Perakitan: Dilengkapi dengan panduan langkah demi langkah untuk merakit sirkuit.
Cara Penggunaan:
-
Persiapan:
- Kumpulkan Alat: Siapkan soldering iron, solder, pinset, pemotong kabel, dan alat bantu solder lainnya.
- Baca Panduan: Bacalah panduan perakitan yang disediakan dalam kit untuk memahami komponen dan langkah-langkah perakitan.
-
Pemasangan Komponen:
- Tempatkan Komponen: Tempatkan komponen pada posisi yang sesuai di papan sirkuit cetak (PCB) sesuai dengan skematik yang disediakan. Pastikan semua komponen, termasuk IC NE555, IC CD4017, LED, resistor, dan kapasitor, berada pada posisi yang benar.
- Solder Komponen: Panaskan soldering iron dan aplikasikan solder pada kaki komponen untuk menyambungkannya ke PCB. Pastikan solder menempel dengan baik pada pad PCB dan kaki komponen.
-
Pemeriksaan dan Penyelesaian:
- Periksa Koneksi: Periksa semua sambungan solder untuk memastikan tidak ada solder yang terlalu banyak atau hubungan singkat. Gunakan magnifier untuk memeriksa detail solder.
- Bersihkan PCB: Gunakan pembersih PCB atau isopropyl alcohol untuk membersihkan sisa flux atau kotoran dari permukaan PCB.
-
Pengujian:
- Cek Koneksi: Setelah semua komponen dipasang dan disolder, sambungkan sirkuit ke sumber daya DC yang sesuai (biasanya 9V atau 12V).

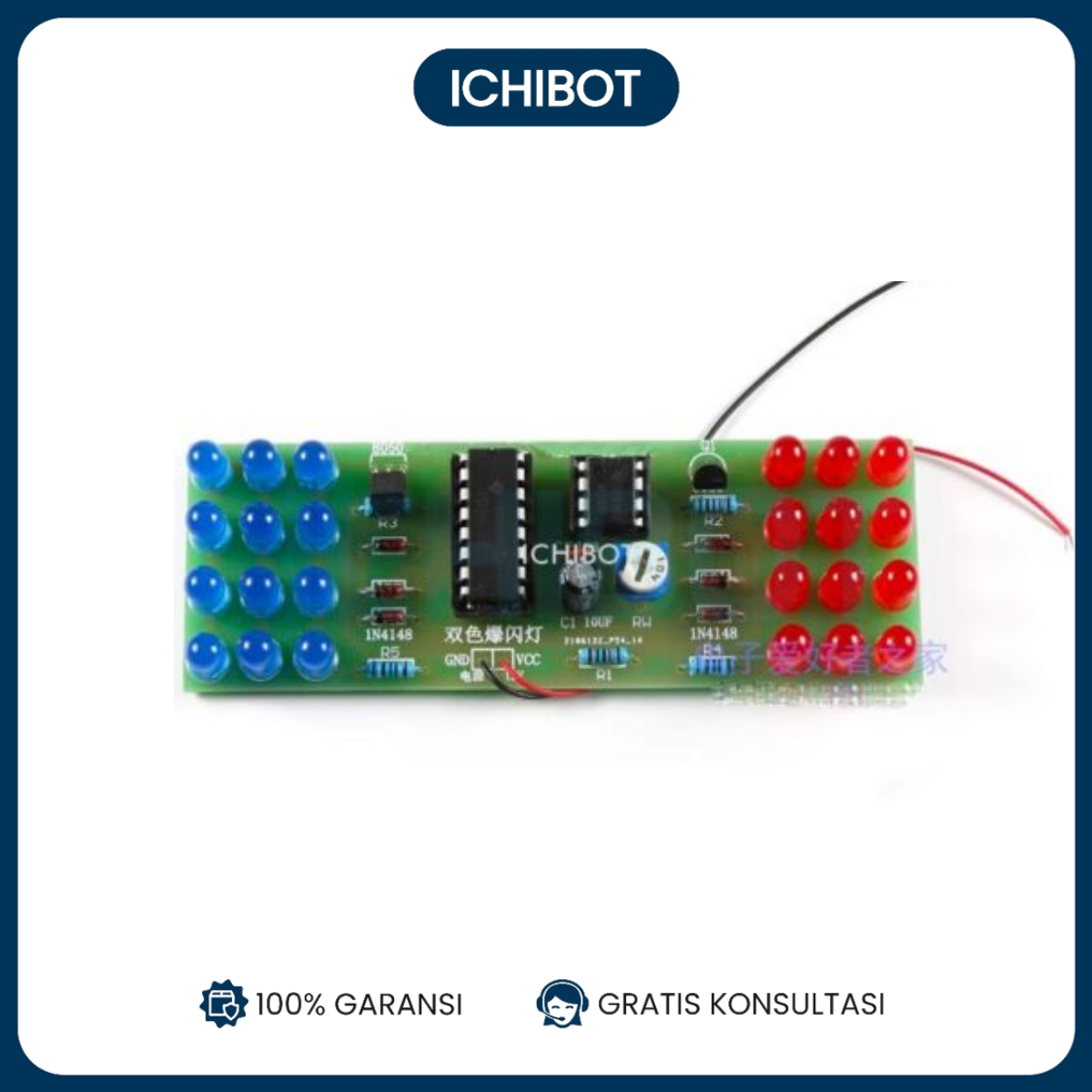

- Uji Fungsi: Periksa fungsi sirkuit dengan melihat LED berkedip sesuai dengan pola yang diharapkan. IC NE555 harus menghasilkan sinyal timer yang mengendalikan IC CD4017 untuk menyalakan LED secara berurutan.
-
Tips:
- Perhatikan Polaritas: Pastikan komponen polaritas seperti LED dan kapasitor dipasang dengan benar sesuai dengan skematik.
- Gunakan Flux: Gunakan flux solder untuk mempermudah proses soldering dan meningkatkan kualitas sambungan.
- Praktik Rutin: Latihan secara rutin untuk meningkatkan keterampilan soldering Anda dan memahami cara kerja sirkuit elektronik.
Contoh Penggunaan:
- Pelatihan Soldering: Ideal untuk latihan dan pengembangan keterampilan soldering pada sirkuit timer LED flash.
- Pemahaman Sirkuit Elektronik: Berguna untuk belajar dasar-dasar timer dan dekoder desimal dalam sirkuit elektronik.
- Proyek DIY: Sesuai untuk proyek DIY yang memerlukan efek LED flash dan timer.
Kiat:
- Kesabaran: Soldering membutuhkan ketelitian dan kesabaran. Luangkan waktu untuk memastikan setiap sambungan solder dilakukan dengan benar.
- Kualitas Solder: Pilih solder dengan kualitas baik untuk hasil terbaik dan menghindari masalah saat soldering.
