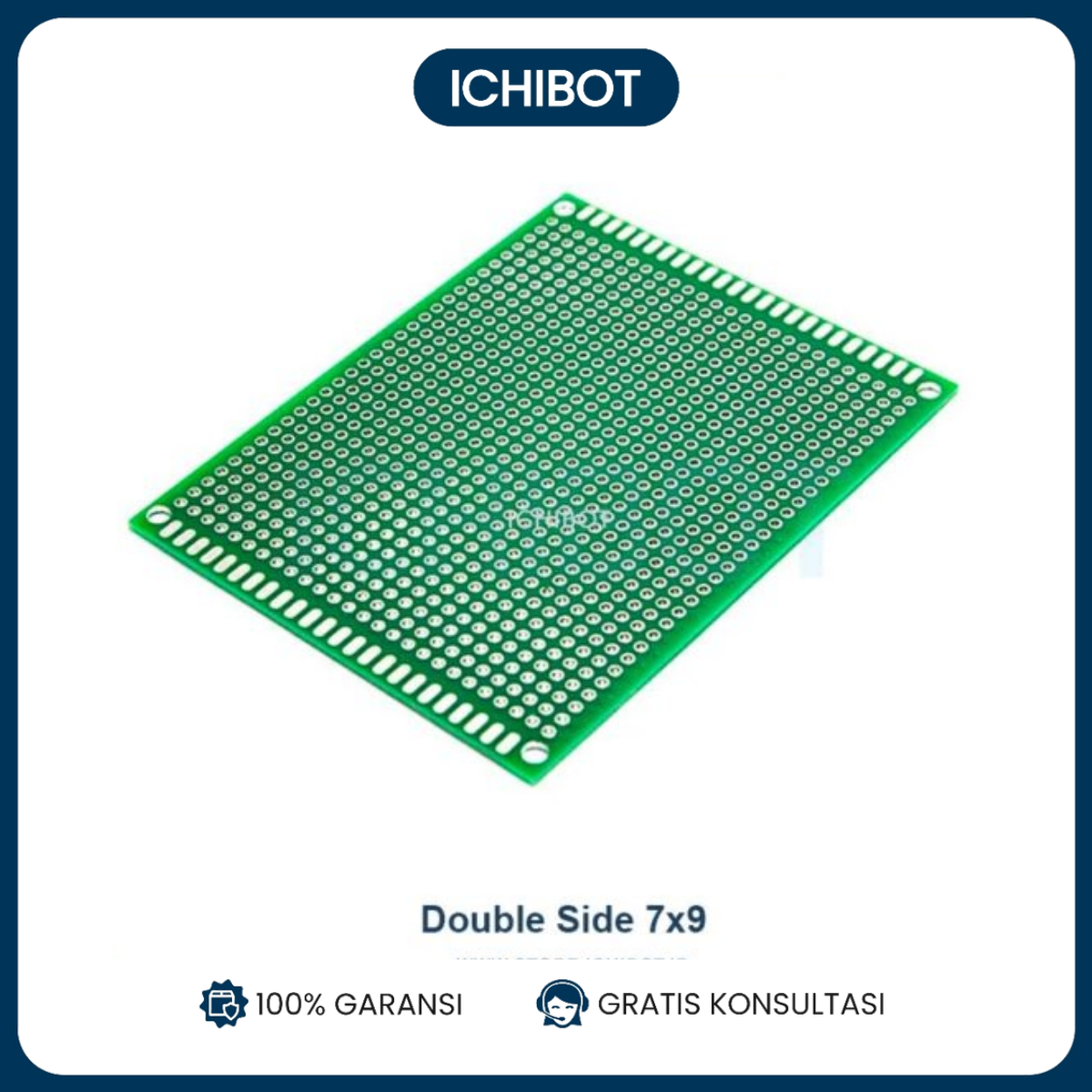

Nama Produk: PCB Lubang 2.54mm Double Layer 7×9 cm Hijau
Deskripsi: PCB (Printed Circuit Board) Double Layer 7×9 cm ini adalah papan sirkuit cetak yang dirancang untuk berbagai aplikasi elektronik. Dengan jarak lubang 2.54mm, papan ini cocok untuk perakitan komponen elektronik baik melalui lubang maupun pemasangan komponen permukaan. Warna hijau pada papan memberikan kontras yang baik dan melindungi dari oksidasi. Ideal untuk proyek DIY, prototyping, dan desain elektronik.
Spesifikasi:
- Jenis Papan: Double Layer PCB
- Ukuran: 7 cm x 9 cm
- Jarak Lubang: 2.54 mm (0.1 inch)
- Warna: Hijau
- Lapisan: 2 (Double Layer)
- Material: FR-4 atau sejenisnya
Fitur:
- Lapisan Ganda: Menyediakan dua lapisan untuk desain sirkuit yang lebih kompleks dan penyambungan yang lebih baik.
- Jarak Lubang Standar: Memudahkan penggunaan komponen elektronik standar dengan jarak lubang 2.54 mm.
- Warna Hijau: Memberikan tampilan profesional dan melindungi papan dari oksidasi.
- Ukuran Kompak: Ideal untuk berbagai proyek elektronik dengan ukuran papan yang pas.
Cara Penggunaan:
-
Persiapan:
- Periksa Papan: Pastikan tidak ada cacat atau kerusakan pada papan sebelum digunakan.
- Siapkan Alat: Kumpulkan alat seperti soldering iron, solder, dan komponen elektronik yang akan dipasang.
-
Desain Sirkuit:
- Rencanakan Layout: Rencanakan desain sirkuit dan letakkan komponen pada papan sesuai dengan skematik yang telah dibuat.
- Buat Jalur: Gunakan alat desain PCB atau gambar manual untuk menentukan jalur yang akan dihubungkan.
-
Pemasangan Komponen:
- Tempatkan Komponen: Letakkan komponen elektronik ke dalam lubang yang sesuai di papan sirkuit.
- Solder Komponen: Panaskan soldering iron dan aplikasikan solder pada kaki komponen untuk menyambungkannya ke papan sirkuit.
-
Pemeriksaan:
- Periksa Koneksi: Pastikan semua sambungan solder kuat dan tidak ada hubungan singkat.
- Tes Sirkuit: Uji sirkuit setelah perakitan untuk memastikan bahwa semuanya berfungsi dengan baik.
Tips:
- Gunakan PCB Design Software: Untuk proyek yang lebih kompleks, pertimbangkan menggunakan perangkat lunak desain PCB untuk merancang layout sirkuit dengan akurat.
- Periksa Papan: Selalu periksa papan sebelum penggunaan untuk memastikan tidak ada cacat atau kerusakan.
- Praktikkan Teknik Soldering yang Baik: Gunakan teknik soldering yang benar untuk hasil yang bersih dan tahan lama.
Contoh Penggunaan:
- Prototyping: Cocok untuk prototyping sirkuit elektronik dan perakitan komponen.
- Proyek DIY: Ideal untuk proyek DIY yang melibatkan perakitan sirkuit elektronik.
- Desain Elektronik: Digunakan dalam desain dan pengembangan perangkat elektronik.
Kiat:
- Perencanaan Layout: Rencanakan layout sirkuit dengan baik untuk menghindari kesalahan dan mempermudah proses soldering.
- Kualitas Solder: Gunakan solder berkualitas tinggi untuk hasil sambungan yang lebih baik dan mengurangi kemungkinan masalah.
