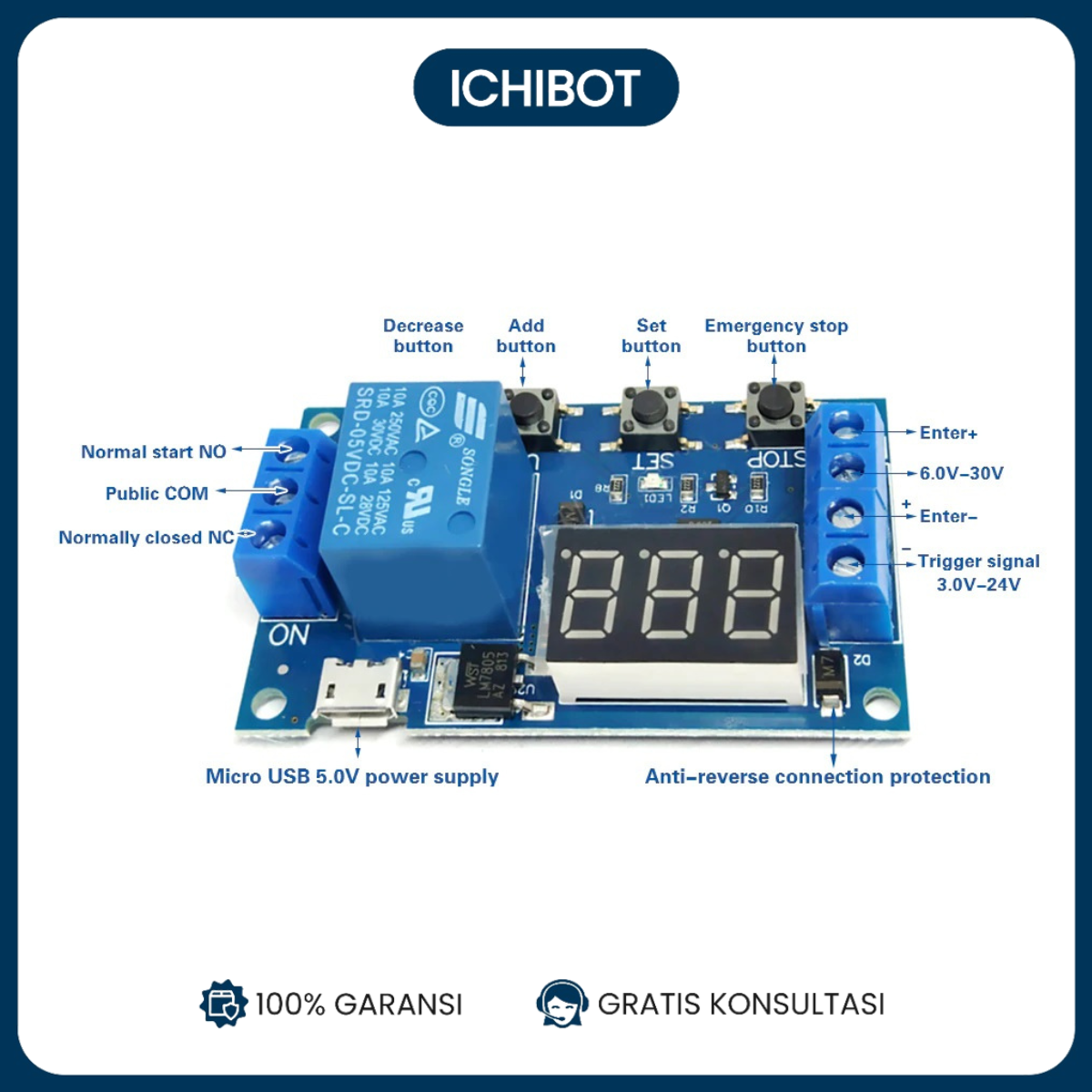

Spesifikasi Relay Timer Delay Modul Display 4 Tombol Digital DC Time Module Switch Off Delay
- Tegangan Operasional: DC 6V – 30V (tergantung model spesifik)
- Relay: Kontak NO (Normally Open) dan NC (Normally Closed)
- Arus Beban Maksimum Relay: 10A pada 250V AC atau 30V DC
- Jenis Timer: Off Delay Timer (Pemutusan tertunda)
- Tampilan: Layar LED digital
- Kontrol: 4 tombol (Set, Increment, Decrement, Start/Stop)
- Rentang Pengaturan Waktu: 0.1 detik hingga 999 menit
- Mode Operasi:
- Mode P0: Penundaan dalam detik
- Mode P1: Penundaan dalam menit
- Dimensi: Bervariasi sesuai model
- Aplikasi:
- Kontrol waktu untuk perangkat elektronik
- Aplikasi otomasi rumah
- Kontrol motor
- Kontrol pencahayaan
Diagram Koneksi
sql
+--------+ +----------------------+
| Power | | Relay Timer Module |
| Supply | | |
| + |------| Vin |
| - |------| GND |
+--------+ | |
| Relay NO ----- |
| Relay COM ----- Load |
| Relay NC ----- |
+----------------------+
Penggunaan Tombol dan Pengaturan Waktu
- Tombol Set: Digunakan untuk memasuki mode pengaturan waktu dan mode operasi.
- Tombol Increment (+): Digunakan untuk menambah nilai waktu.
- Tombol Decrement (-): Digunakan untuk mengurangi nilai waktu.
- Tombol Start/Stop: Digunakan untuk memulai atau menghentikan timer.
Langkah-langkah Pengaturan
-
Memasuki Mode Pengaturan:
- Tekan tombol “Set” untuk memasuki mode pengaturan. Layar akan menunjukkan “P0” atau “P1”.
-
Memilih Mode Operasi:
- Tekan tombol “+” atau “-” untuk memilih mode “P0” (detik) atau “P1” (menit).
- Tekan “Set” untuk mengkonfirmasi pilihan mode.
-
Mengatur Waktu:
- Setelah memilih mode, tekan tombol “+” atau “-” untuk mengatur waktu tunda yang diinginkan.
- Waktu dapat diatur dari 0.1 detik hingga 999 menit, tergantung mode yang dipilih.
-
Memulai Timer:
- Setelah waktu diatur, tekan tombol “Start/Stop” untuk memulai timer.
- Relay akan aktif setelah waktu tunda berlalu.
Contoh Penggunaan
Berikut adalah contoh bagaimana menggunakan relay timer untuk mengontrol lampu dengan penundaan pemutusan 5 detik.
Komponen yang Diperlukan
- Relay Timer Delay Module
- Sumber Daya DC (misalnya 12V)
- Lampu atau beban lain
- Kabel jumper
Diagram Koneksi
sql
Sumber Daya DC Relay Timer Module Lampu/Beban
--------------- ------------------ ------------
+12V --------------| Vin |-----------------+
GND --------------| GND | |
| | (NO)|
| | |
| Relay COM ------|-----------------+
| Relay NO -------| Load + |
| Relay NC | Load - |
------------------ ------------
Pengaturan Timer
-
Hubungkan Modul:
- Hubungkan modul relay ke sumber daya DC sesuai diagram koneksi di atas.
- Hubungkan lampu atau beban lain ke relay.
-
Pengaturan Waktu:
- Tekan “Set” untuk memasuki mode pengaturan.
- Pilih mode “P0” untuk detik.
- Tekan “+” atau “-” untuk mengatur waktu tunda 5 detik.
- Tekan “Set” untuk mengkonfirmasi pengaturan.
-
Memulai Timer:
- Tekan tombol “Start/Stop” untuk memulai timer.
- Lampu akan menyala segera dan akan mati setelah 5 detik.
Tips Keselamatan
- Matikan Sumber Daya: Selalu matikan sumber daya sebelum melakukan instalasi atau perubahan pada rangkaian.
- Periksa Tegangan dan Arus: Pastikan relay dan beban sesuai dengan spesifikasi tegangan dan arus.
- Isolasi yang Baik: Pastikan isolasi yang baik pada sambungan untuk menghindari korsleting.
Dengan spesifikasi dan panduan penggunaan ini, relay timer delay module dapat digunakan untuk berbagai aplikasi kontrol waktu, memberikan fleksibilitas dan keandalan dalam mengendalikan perangkat elektronik.
