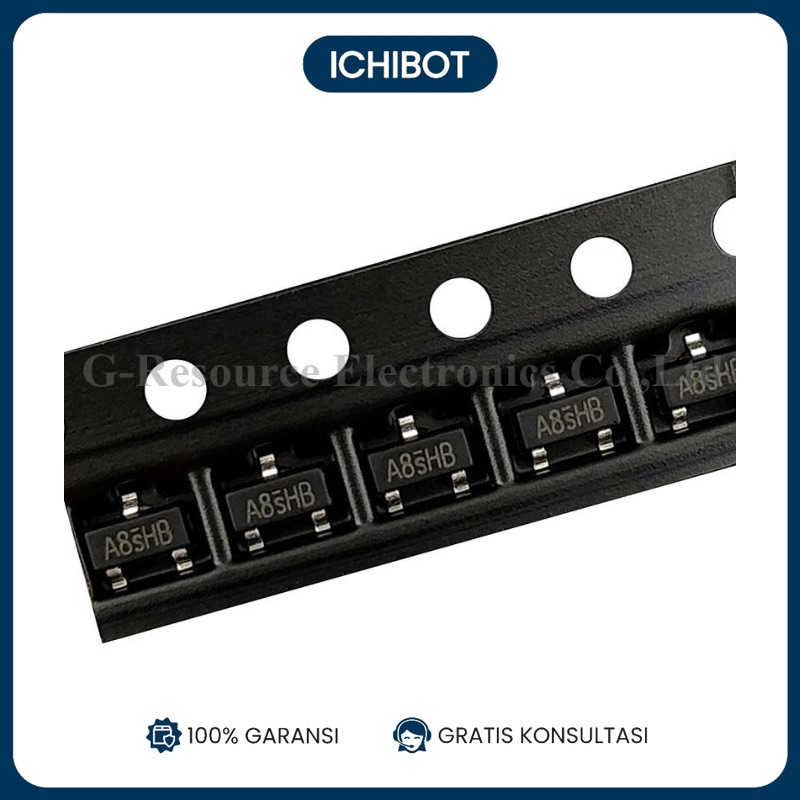

Spesifikasi SMD MOS Field Effect Transistor SI2308 (A8SHB)
- Model: SI2308 (A8SHB)
- Jenis Komponen: N-Channel MOSFET
- Kemasan: SOT-23
- Tegangan Drain-Source (V_DS): 30V
- Arus Drain Maksimum (I_D): 6.2A
- Tegangan Gate-Source (V_GS): ±20V
- Resistansi On (R_DS(on)):
- 0.028Ω (maksimum) pada V_GS = 10V
- 0.035Ω (maksimum) pada V_GS = 4.5V
- Tegangan Threshold Gate (V_GS(th)): 1V (maksimum)
- Daya Disipasi (P_D): 1.25W
- Suhu Operasional: -55°C hingga +150°C
- Aplikasi:
- Penguat sinyal
- Saklar elektronik
- Manajemen daya
- Pengendali motor
Diagram Pin (SOT-23 Package)
markdown
_______
| |
| A8SHB |
|_______|
| | |
G D S
- G: Gate
- D: Drain
- S: Source
Contoh Penggunaan dalam Rangkaian
Berikut adalah contoh penggunaan SI2308 sebagai saklar elektronik untuk mengendalikan LED dengan mikrokontroler seperti Arduino.
Komponen yang Diperlukan
- SI2308 N-Channel MOSFET
- Mikrokontroler (misalnya Arduino)
- LED
- Resistor 220Ω
- Breadboard dan Kabel Jumper
Diagram Koneksi
lua
Arduino SI2308 LED
------- ------ ---------------
Pin 9 ----> G (Gate)
D (Drain) ----> Anoda LED (+)
S (Source) ----> GND
GND ------------------> Katoda LED (-)
Resistor 220Ω
GND Arduino
Program Arduino Menggunakan SI2308
cpp
const int mosfetGate = 9; // Pin 9 di Arduino terhubung ke Gate MOSFET
void setup() {
pinMode(mosfetGate, OUTPUT);
Serial.begin(9600);
}
void loop() {
digitalWrite(mosfetGate, HIGH); // Menyalakan MOSFET
delay(1000); // Beban menyala selama 1 detik
digitalWrite(mosfetGate, LOW); // Mematikan MOSFET
delay(1000); // Beban mati selama 1 detik
}
Langkah-langkah
-
Koneksi Hardware:
- Sambungkan komponen sesuai dengan diagram koneksi di atas.
- Pastikan sambungan aman dan tidak ada kabel yang longgar.
-
Upload Program:
- Sambungkan Arduino ke komputer menggunakan kabel USB.
- Buka Arduino IDE, salin program di atas, pilih board yang sesuai, dan unggah program ke Arduino.
-
Pengujian:
- Setelah program diunggah, MOSFET SI2308 akan menyalakan dan mematikan beban (LED) setiap detik.
Tips Keselamatan
- Matikan Sumber Daya: Selalu pastikan sumber daya dimatikan sebelum melakukan instalasi atau perbaikan.
- Periksa Koneksi: Pastikan semua koneksi kabel aman dan tidak ada yang longgar.
- Hindari Panas Berlebih: Gunakan heatsink jika diperlukan untuk mencegah panas berlebih pada MOSFET.
Dengan spesifikasi dan contoh penggunaan ini, SI2308 dapat digunakan untuk berbagai aplikasi pengendalian daya dan saklar elektronik dalam proyek-proyek elektronik.
