pesifikasi:

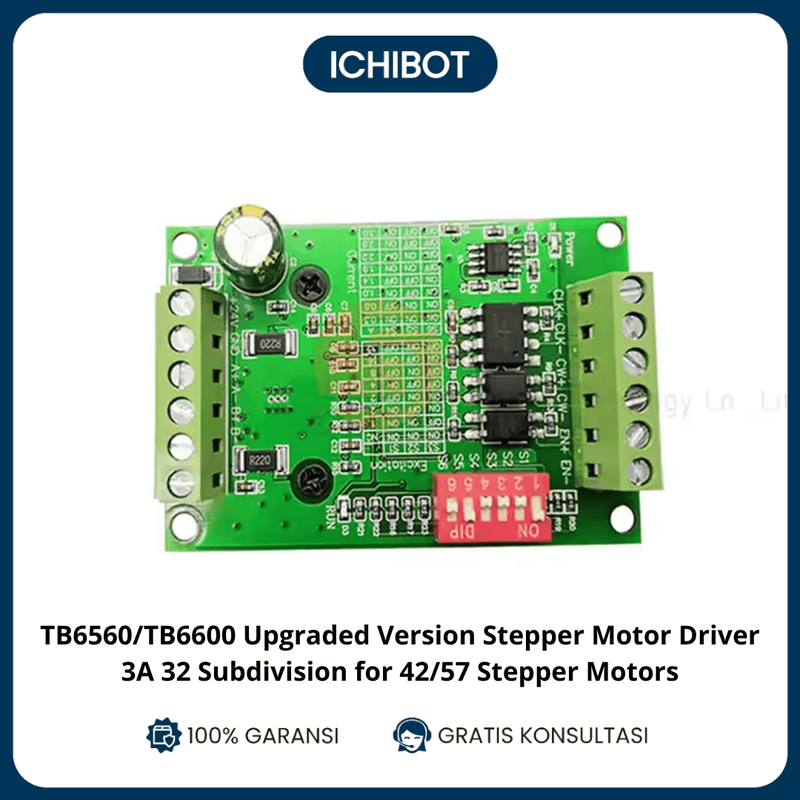

- Model: TB6560/TB6600 (versi upgrade)
- Arus Maksimum: Hingga 3A (dapat disesuaikan)
- Tegangan Input: 9V – 42V DC
- Tipe Motor: Kompatibel dengan stepper motor tipe 42 (NEMA17) dan 57 (NEMA23)
- Subdivision: Mendukung hingga 32 microsteps untuk kontrol gerakan yang lebih halus
- Frekuensi Input: Hingga 200 kHz untuk respons cepat
- Proteksi: Perlindungan terhadap overheat, overcurrent, dan short-circuit
Fitur Unggulan:
- Versi upgrade dari TB6560/TB6600 dengan efisiensi yang lebih tinggi dan stabilitas lebih baik
- Mendukung mode half-step, full-step, dan microstepping hingga 1/32 untuk presisi tinggi
- Dilengkapi heatsink untuk pendinginan optimal dan kinerja stabil dalam jangka panjang
- Mudah diintegrasikan dengan mikrokontroler seperti Arduino, CNC shield, dan sistem kontrol lainnya
Cara Penggunaan:
- Hubungkan catu daya DC (9V-42V) ke terminal power driver board.
- Sambungkan kabel stepper motor ke terminal output sesuai urutan fase (A+, A-, B+, B-).
- Hubungkan sinyal kontrol dari mikrokontroler ke input driver (STEP, DIR, ENA).
- Atur arus maksimum dan subdivision menggunakan DIP switch yang tersedia.
- Program mikrokontroler untuk mengatur arah dan kecepatan motor menggunakan sinyal pulse.
Tips Perawatan:
- Gunakan heatsink tambahan atau kipas pendingin jika driver digunakan dalam beban berat secara terus-menerus.
- Pastikan koneksi kabel kuat untuk menghindari lonjakan arus yang dapat merusak driver.
- Hindari penggunaan di lingkungan dengan suhu ekstrem atau kelembapan tinggi.
- Periksa pengaturan arus (current setting) secara berkala untuk mencegah overheating pada motor dan driver.
