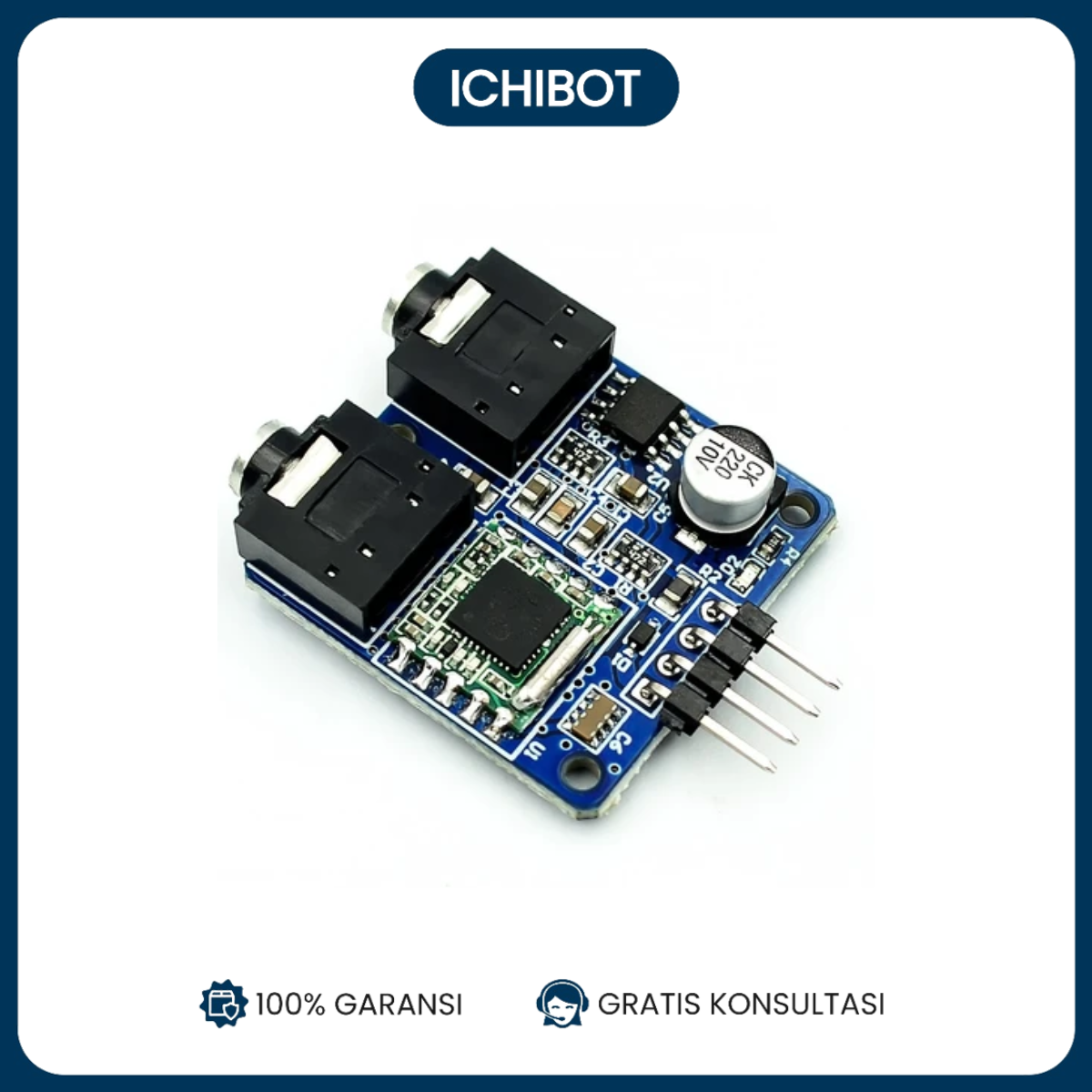

TEA5767 Radio/FM Stereo Radio Module (with Antenna)

Spesifikasi Modul Radio/FM Stereo TEA5767

1. Nama Produk: TEA5767 Radio/FM Stereo Radio Module
2. Chipset: TEA5767
3. Frekuensi: 76-108 MHz
4. Tegangan Operasional: 2.5V – 5V DC
5. Antarmuka: I2C
6. Output Audio: Stereo audio output
7. Fitur Utama:

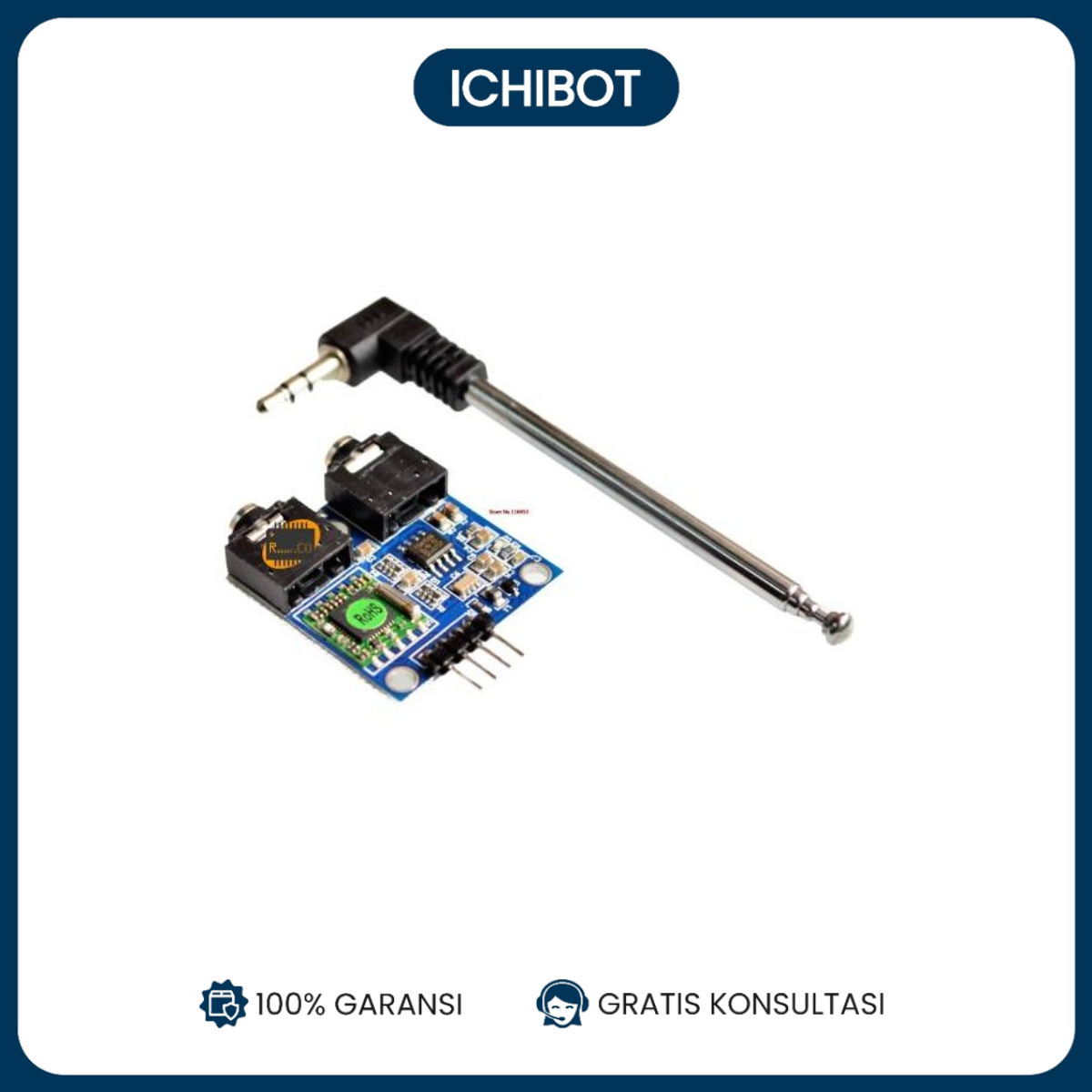

   • Antena eksternal untuk penerimaan sinyal yang lebih baik
   • Dukungan stereo
   • Antarmuka I2C untuk komunikasi dengan mikrokontroler
   • Ukuran kompak dan mudah diintegrasikan
8. Aplikasi:
   • Sistem audio portabel
   • Radio FM DIY
   • Proyek elektronik yang memerlukan penerimaan sinyal radio FM

Cara Menggunakan Modul Radio/FM Stereo TEA5767

Komponen yang Diperlukan

1. Modul TEA5767 Radio/FM Stereo
2. Mikrokontroler (misalnya, Arduino)
3. Kabel jumper
4. Speaker atau headphone untuk output audio

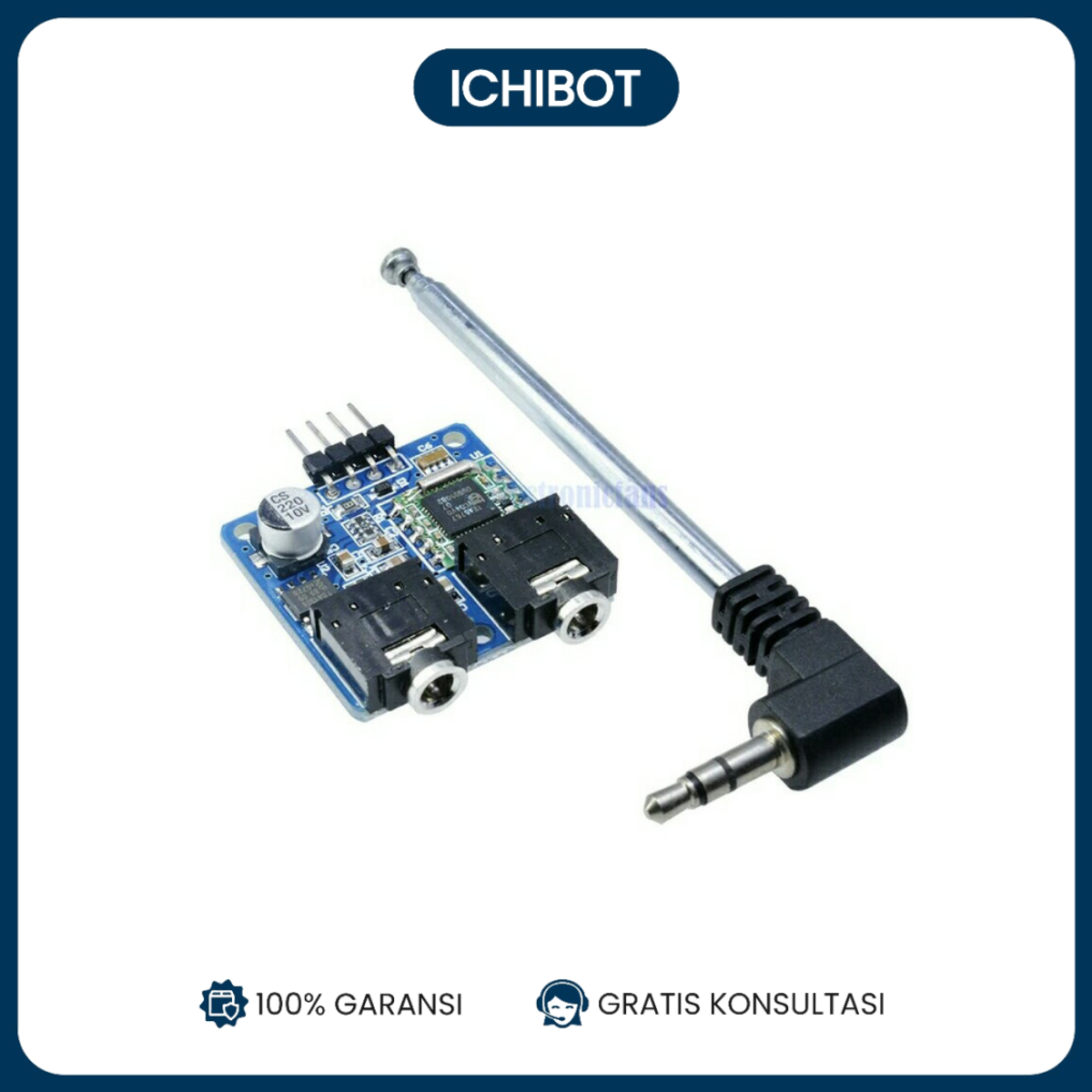

5. Antena (biasanya sudah termasuk dalam modul)
6. Sumber daya 3.3V atau 5V

Diagram Koneksi

Berikut adalah cara menghubungkan modul TEA5767 ke mikrokontroler seperti Arduino:

Langkah-langkah Penggunaan

1. Persiapan Komponen:

   • Siapkan modul TEA5767, mikrokontroler, kabel jumper, dan speaker atau headphone.
   • Pastikan semua komponen dalam kondisi baik.

2. Koneksi Hardware:

   • Hubungkan pin VCC modul TEA5767 ke pin 3.3V atau 5V pada Arduino.
   • Hubungkan pin GND modul TEA5767 ke pin GND pada Arduino.
   • Hubungkan pin SDA modul TEA5767 ke pin A4 (SDA) pada Arduino.
   • Hubungkan pin SCL modul TEA5767 ke pin A5 (SCL) pada Arduino.
   • Hubungkan pin AUDL dan AUDR ke speaker atau headphone untuk output audio.
   • Hubungkan antena ke modul untuk meningkatkan penerimaan sinyal.

3. Pemrograman:

   • Buka Arduino IDE dan tambahkan pustaka TEA5767. Anda bisa menggunakan pustaka Radio yang bisa ditemukan di Library Manager.
   • Tulis atau unduh kode contoh untuk mengontrol modul TEA5767.

   Contoh kode untuk memutar stasiun radio FM:

   cpp

   Copy code

   #include <Wire.h>
   #include <TEA5767Radio.h>

   TEA5767Radio radio;

   void setup() {
   Serial.begin(9600);
   Wire.begin();
   radio.init();
   radio.setFrequency(99.5); // Setel frekuensi ke 99.5 MHz
   }

   void loop() {
float freq = radio.getFrequency();
Serial.print("Current frequency: ");
Serial.println(freq);
delay(1000);
}


4. Unggah Program:

   • Klik tombol Upload di Arduino IDE untuk mengunggah program ke Arduino.
   • Tunggu hingga proses kompilasi dan unggah selesai.

5. Pengujian:

   • Setelah program diunggah, buka Serial Monitor di Arduino IDE untuk melihat frekuensi yang sedang diputar.
   • Dengarkan audio melalui speaker atau headphone yang terhubung.

Tips Penggunaan

• Pencarian Sinyal Terbaik: Cobalah berbagai posisi antena untuk mendapatkan penerimaan sinyal terbaik.
• Kalibrasi Frekuensi: Sesuaikan frekuensi dalam kode sesuai dengan stasiun radio yang ingin Anda dengarkan.
• Penggunaan Power Supply Stabil: Gunakan sumber daya yang stabil untuk menghindari gangguan pada modul.
