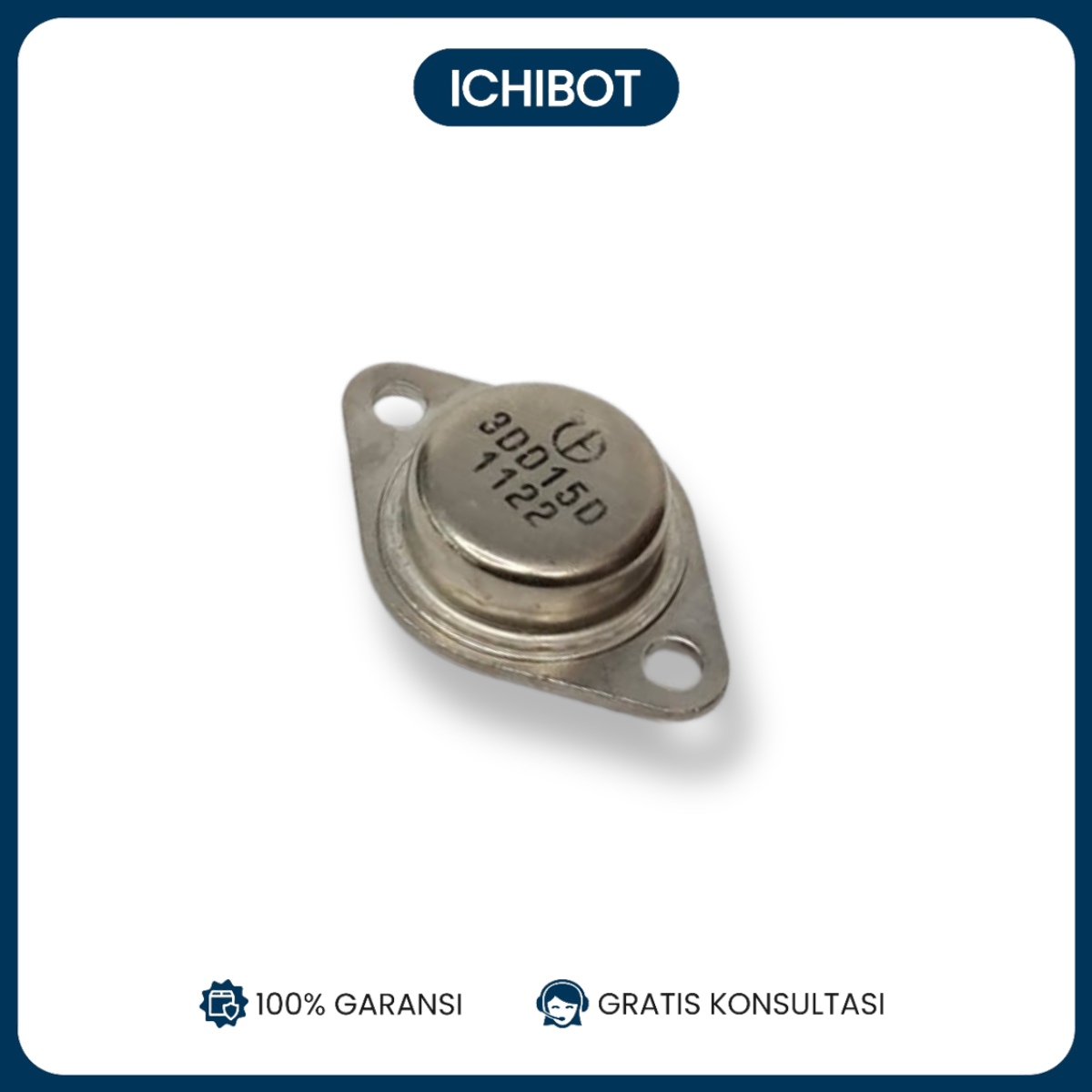

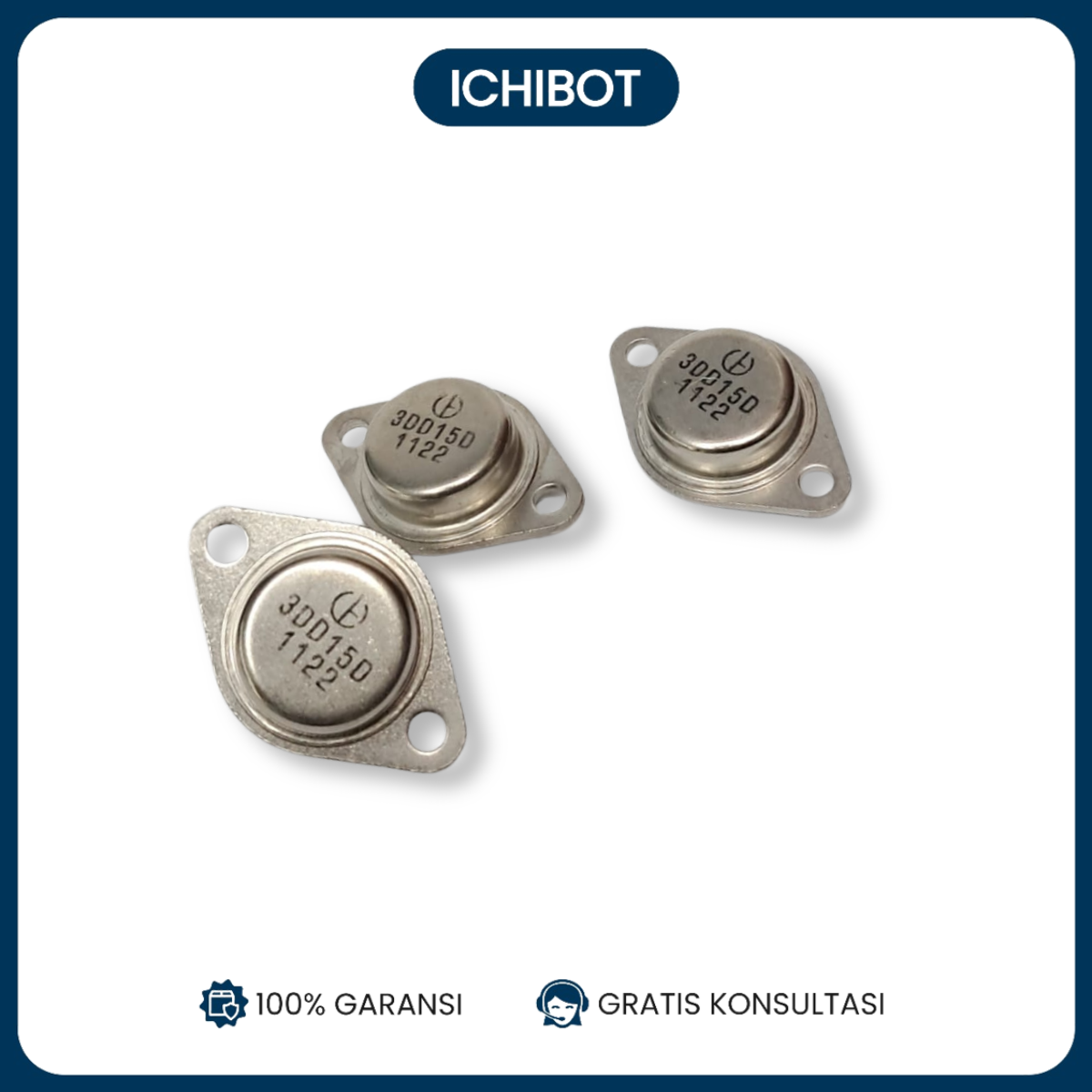

Spesifikasi Transistor 3DD15D Gold Sealed Tube Inverter TO-3
- Model: 3DD15D
- Tipe Komponen: Transistor NPN
- Paket: TO-3 (juga dikenal sebagai “Jengkol” karena bentuknya)
- Jenis Sealed: Gold Sealed
- Tegangan Kolektor-Emitor Maksimum (V_CEO): 400V
- Tegangan Kolektor-Basis Maksimum (V_CBO): 700V
- Tegangan Emitor-Basis Maksimum (V_EBO): 5V
- Arus Kolektor Maksimum (I_C): 15A
- Daya Dissipasi (P_D): 200W
- Gain Arus (h_FE): 8-40
- Frekuensi Transisi (f_T): 4MHz
- Suhu Operasional: -65°C hingga +200°C
- Aplikasi:
- Penguat daya tinggi
- Inverter
- Sistem daya
- Aplikasi RF

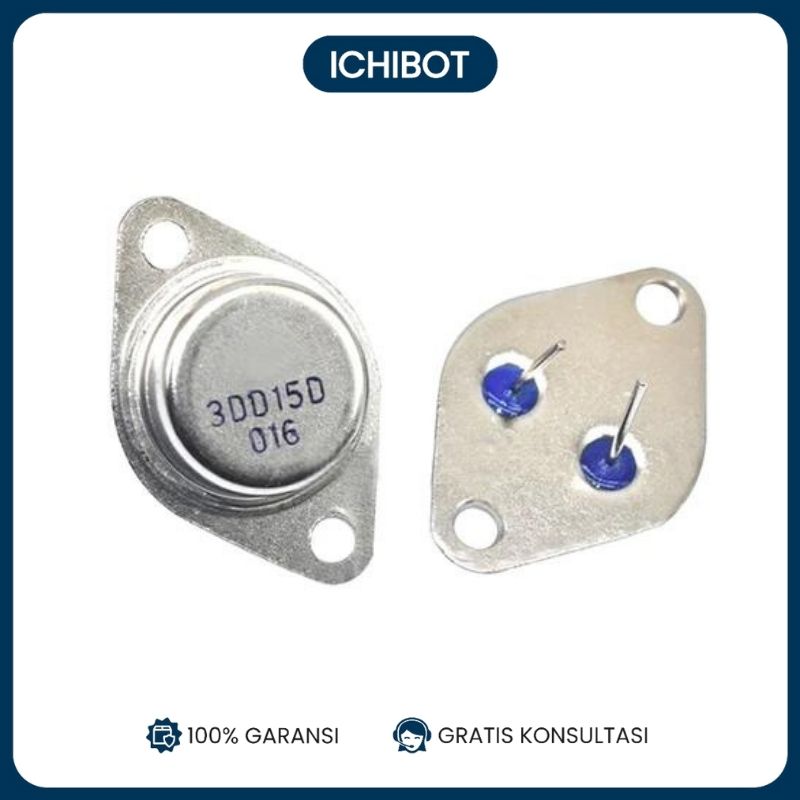

Diagram Pin TO-3
markdown
_______
/ \
| |
| 3DD15D|
| |
| |
| (1) (2)|
\_______/
| |
B E
(Collector di casing)
- Pin 1 (B): Basis (Base)
- Pin 2 (E): Emitor (Emitter)
- Kolektor (C): Kolektor terhubung ke casing transistor
Penggunaan dalam Rangkaian
Berikut adalah contoh penggunaan transistor 3DD15D dalam aplikasi inverter atau penguat daya tinggi.
Komponen yang Diperlukan
- Transistor 3DD15D TO-3
- Resistor untuk basis
- Sumber daya DC sesuai dengan tegangan operasi
- Heatsink (pendingin)
- Breadboard atau PCB untuk pemasangan
- Kabel jumper
Contoh Rangkaian Sederhana
Berikut adalah contoh rangkaian sederhana menggunakan transistor 3DD15D sebagai penguat daya tinggi.
Diagram Koneksi
scss
Sumber Daya Positif (+V) -----------+
|
|
(Casing)
|
|
3DD15D
TO-3 Transistor
|
|
(Emitter) ---------+--------> Output
| |
(E) Pin 2 (Beban)
|
(Basis) Pin 1 -- Resistor --+
| |
(Resistor) (B)
| |
Sinyal Input GND
Langkah-langkah
-
Pemasangan Heatsink:
- Pasang transistor 3DD15D pada heatsink untuk memastikan pendinginan yang cukup saat beroperasi.
- Pastikan koneksi mekanis yang baik antara transistor dan heatsink untuk pembuangan panas yang optimal.
-
Koneksi Basis:
- Sambungkan resistor ke pin basis (B) transistor.
- Sambungkan ujung lain resistor ke sumber sinyal input yang akan dikendalikan.
-
Koneksi Emitor:
- Sambungkan pin emitor (E) transistor ke beban yang akan dikendalikan.
- Sambungkan ujung lain beban ke ground (GND).
-
Koneksi Kolektor:
- Sambungkan casing transistor ke sumber daya positif (+V).
-
Pengujian:
- Nyalakan sumber daya dan berikan sinyal input ke basis transistor.
- Amati output pada beban untuk memastikan transistor berfungsi sebagai penguat atau pengendali daya.
Tips Penggunaan
- Pendinginan yang Memadai: Pastikan penggunaan heatsink yang cukup besar untuk menghindari overheating transistor.
- Perhatikan Tegangan dan Arus: Jangan melebihi batas tegangan dan arus yang ditentukan untuk menghindari kerusakan transistor.
- Keamanan Koneksi: Pastikan semua koneksi aman dan tidak ada sambungan yang longgar.
Keselamatan
- Matikan Sumber Daya: Selalu matikan sumber daya sebelum melakukan pemasangan atau perbaikan untuk menghindari risiko sengatan listrik.
- Gunakan Peralatan Pelindung: Saat bekerja dengan daya tinggi, gunakan peralatan pelindung seperti sarung tangan isolasi dan kacamata pelindung.
Dengan spesifikasi dan panduan penggunaan ini, transistor 3DD15D dalam paket TO-3 dapat digunakan untuk berbagai aplikasi penguat daya tinggi dan inverter, memberikan kinerja yang andal dan efisien.
