Deskripsi Produk

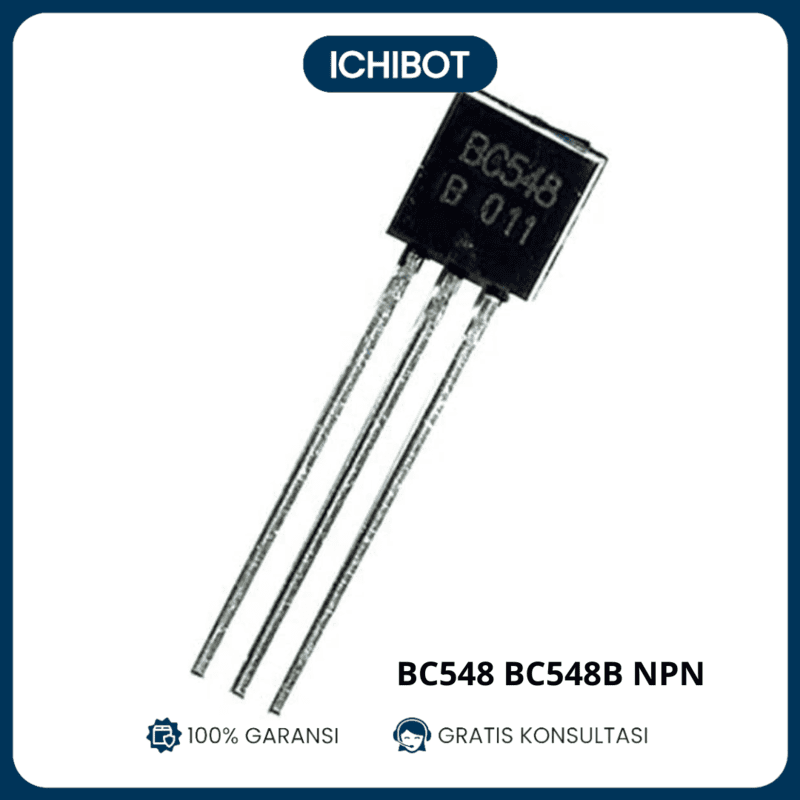

Transistor BC548/BC548B adalah transistor NPN serbaguna yang dirancang untuk berbagai aplikasi elektronik seperti amplifikasi sinyal, switching, dan pengaturan tegangan. Dengan desain yang andal dan efisiensi tinggi, transistor ini cocok digunakan pada perangkat elektronik rumah tangga, proyek DIY, dan rangkaian amplifier.
Spesifikasi
- Tipe Transistor: NPN
- Model: BC548/BC548B
- Arus Kolektor Maksimum (Ic): 100mA
- Tegangan Kolektor-Emitor Maksimum (Vce): 30V
- Tegangan Kolektor-Basis Maksimum (Vcb): 50V
- Gain DC (hFE): 110-800 (tergantung varian)
- Daya Maksimum (Ptot): 500mW
- Frekuensi Transisi (ft): 150 MHz
- Kasing: TO-92
- Aplikasi: Switching, amplifikasi, osilator, dan pengaturan daya
Langkah Penggunaan
- Identifikasi pin transistor (kolektor, basis, emitor) sesuai dengan datasheet.
- Sambungkan basis melalui resistor pembatas ke sumber sinyal kontrol.
- Sambungkan kolektor ke beban atau rangkaian yang membutuhkan switching atau amplifikasi.
- Sambungkan emitor ke ground atau tegangan referensi sesuai dengan konfigurasi rangkaian.
- Pastikan tegangan dan arus tidak melebihi spesifikasi transistor untuk mencegah kerusakan.
Kode Pemrograman (Contoh kontrol transistor dengan Arduino)
Tips Penggunaan
- Gunakan resistor pembatas (biasanya 1kΩ – 10kΩ) pada basis untuk mengontrol arus masuk.
- Pastikan tegangan kolektor-emitor tidak melebihi batas maksimal untuk menghindari kerusakan transistor.
- Gunakan heatsink jika transistor digunakan pada arus mendekati batas maksimum.
- Hindari overdrive arus pada basis, karena dapat menyebabkan transistor tidak berfungsi.
- Simpan di tempat kering dan jauh dari kelembapan untuk menjaga performa komponen.
