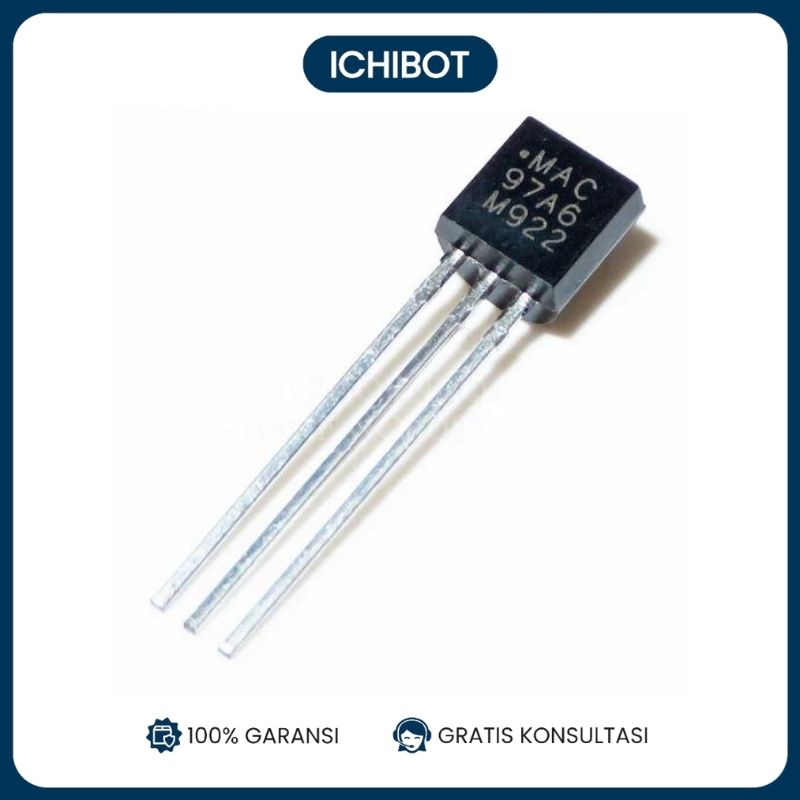

Spesifikasi Triac MAC97A6 Thyristor Transistor TO-92
- Model: MAC97A6
- Jenis Komponen: Triac (Thyristor Transistor)
- Kemasan: TO-92
- Tegangan Maksimum (V_DRM/V_RRM): 600V
- Arus Maksimum (I_T(RMS)): 0.6A
- Arus Puncak Non-Repititif (I_TSM): 7.2A
- Tegangan Gate Trigger (V_GT): Maksimum 2V
- Arus Gate Trigger (I_GT): Maksimum 10mA
- Holding Current (I_H): Maksimum 5mA
- Suhu Operasional: -40°C hingga +110°C
- Aplikasi:
- Pengendali daya AC
- Dimmer lampu
- Kontrol motor
- Saklar elektronik

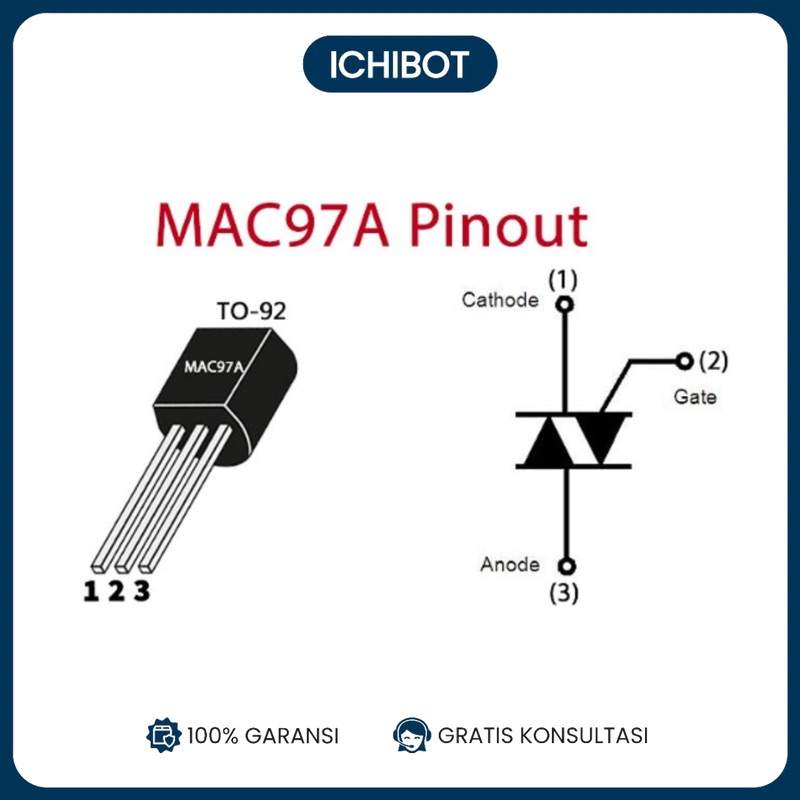

Diagram Pin (TO-92 Package)
markdown
_______________
| |
| |
| MAC97A6 |
| _____ |
| | | |
| | | |
| |_____| |
| |
|_______________|
| | |
G T1 T2
- G: Gate
- T1: Terminal 1
- T2: Terminal 2
Contoh Penggunaan dalam Rangkaian
Berikut adalah contoh penggunaan triac MAC97A6 untuk mengendalikan lampu AC menggunakan Arduino.
Komponen yang Diperlukan
- Arduino Uno
- Triac MAC97A6
- Optocoupler (misalnya MOC3021)
- Resistor 330Ω
- Lampu AC
- Sumber Daya AC
- Breadboard dan Kabel Jumper
Diagram Koneksi
lua
Arduino Optocoupler Triac Lampu AC
--------- ------------ -------- -----------
Pin 9 --|330Ω|---|1 MOC3021 2|---| G MAC97A6 T2|--- Lampu ---- AC Live
GND --------------|3 4|---| T1 T2|--- AC Neutral
|5 6|
--------------
Program Arduino
cpp
const int gatePin = 9; // Pin 9 di Arduino terhubung ke pin gate optocoupler
void setup() {
pinMode(gatePin, OUTPUT);
Serial.begin(9600);
}
void loop() {
digitalWrite(gatePin, HIGH); // Men-trigger triac untuk menyalakan lampu
delay(1000); // Lampu menyala selama 1 detik
digitalWrite(gatePin, LOW); // Mematikan gate triac
delay(1000); // Lampu mati selama 1 detik
}
Langkah-langkah
-
Koneksi Hardware:
- Sambungkan komponen sesuai dengan diagram koneksi di atas.
- Pastikan sambungan aman dan tidak ada kabel yang longgar.
-
Upload Program:
- Sambungkan Arduino ke komputer menggunakan kabel USB.
- Buka Arduino IDE, salin program di atas, pilih board yang sesuai, dan unggah program ke Arduino.
-
Pengujian:
- Setelah program diunggah, triac MAC97A6 akan menyalakan dan mematikan lampu AC setiap detik.
Tips Keselamatan
- Matikan Sumber Daya: Selalu pastikan sumber daya AC dimatikan sebelum melakukan instalasi atau perbaikan.
- Periksa Koneksi: Pastikan semua koneksi kabel aman dan tidak ada yang longgar.
- Hindari Sentuhan Langsung: Hindari menyentuh komponen yang terhubung dengan sumber daya AC untuk mencegah sengatan listrik.
Dengan spesifikasi dan contoh penggunaan ini, triac MAC97A6 dapat digunakan untuk berbagai aplikasi pengendalian daya AC dalam proyek-proyek elektronik.
