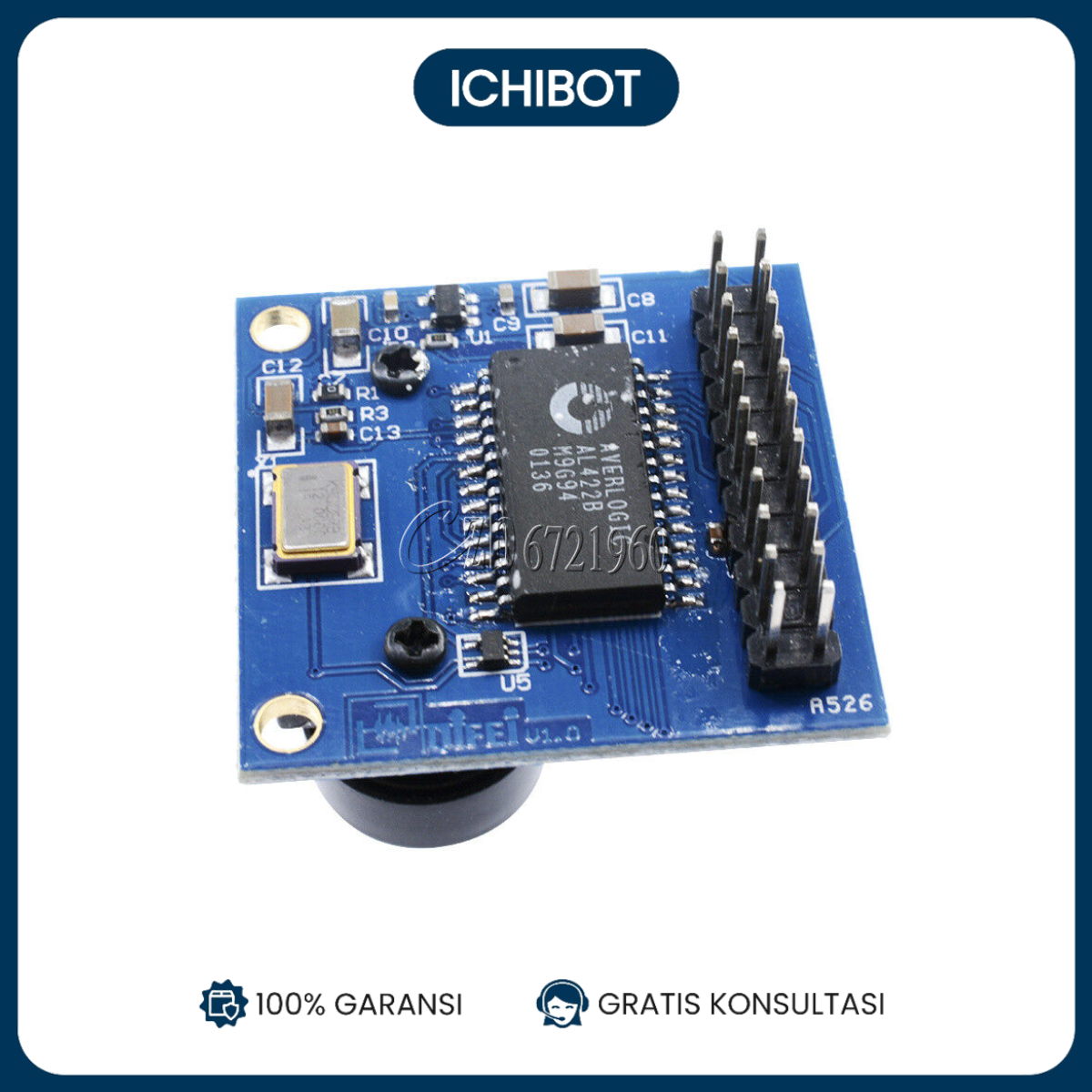

Modul Kamera OV7670 FIFO dengan Driver STM32
Deskripsi Produk: Modul kamera OV7670 dengan FIFO (First In First Out) adalah kamera CMOS yang digunakan untuk menangkap gambar dan video dengan resolusi rendah. Modul ini dilengkapi dengan buffer FIFO yang memungkinkan penyimpanan sementara data gambar sebelum diproses lebih lanjut. Modul ini sering digunakan dalam aplikasi pengolahan citra dan proyek berbasis mikrokontroler seperti STM32.
Spesifikasi:
- Model Kamera: OV7670
- Fitur FIFO: Memiliki buffer FIFO untuk penyimpanan data sementara
- Resolusi Kamera: 640×480 piksel (VGA)
- Tegangan Operasi: 3.3V DC
- Antarmuka: Parallel
- Konektor: Pin header untuk koneksi ke mikrokontroler
Fitur:
- Resolusi VGA: Menyediakan resolusi gambar VGA (640×480 piksel) untuk aplikasi visual.
- FIFO Buffer: Memungkinkan penyimpanan sementara data gambar, mengurangi beban pada mikrokontroler saat pengambilan gambar.
- Kemampuan Integrasi: Mudah diintegrasikan dengan mikrokontroler STM32 untuk berbagai aplikasi pengolahan citra.
Cara Penggunaan:
-
Koneksi:
- VCC: Hubungkan ke sumber tegangan 3.3V DC.
- GND: Hubungkan ke ground.
- SDA dan SCL: Hubungkan ke pin I2C pada mikrokontroler STM32 (jika menggunakan antarmuka I2C untuk konfigurasi).
- D0-D7: Hubungkan ke pin data paralel pada mikrokontroler untuk pengambilan data gambar.
- XCLK: Hubungkan ke sinyal jam eksternal.
- PCLK: Hubungkan ke sinyal clock pixel.
-
Pengaturan Kamera:
- Kamera OV7670 memerlukan konfigurasi awal untuk pengaturan resolusi, mode warna, dan parameter lainnya. Pengaturan ini dilakukan melalui antarmuka I2C.
-
Pembacaan Data:
- Data gambar yang diambil dari kamera dikirim melalui pin data paralel dan dapat disimpan dalam buffer FIFO sebelum diproses oleh mikrokontroler.
Contoh Kode STM32:
Berikut adalah contoh kode dasar untuk menghubungkan dan membaca data dari modul kamera OV7670 FIFO menggunakan STM32:
// Konfigurasi pin dan antarmuka
// Inisialisasi I2C
void I2C_Init(void) {
// Kode untuk menginisialisasi antarmuka I2C pada STM32
}
// Konfigurasi kamera
void Camera_Init(void) {
// Kode untuk mengkonfigurasi kamera OV7670 melalui I2C
// Mengatur resolusi, mode warna, dll.
}
// Mengambil gambar dari kamera
void Capture_Image(void) {
// Kode untuk membaca data gambar dari kamera
// Menyimpan data dalam buffer FIFO
}
int main(void) {
HAL_Init();
I2C_Init();
Camera_Init();
while (1) {
Capture_Image();
// Proses gambar di sini
}
}
Penjelasan:
I2C_Init()menginisialisasi antarmuka I2C untuk komunikasi dengan kamera.Camera_Init()mengkonfigurasi kamera OV7670 menggunakan antarmuka I2C.Capture_Image()mengambil data gambar dari kamera dan menyimpannya dalam buffer FIFO untuk pemrosesan lebih lanjut.
Catatan:
- Pastikan untuk merujuk ke datasheet kamera OV7670 dan dokumen referensi STM32 untuk detail lebih lanjut tentang konfigurasi dan pemrograman.
- Kode di atas adalah contoh dasar dan mungkin memerlukan penyesuaian berdasarkan konfigurasi spesifik proyek Anda.
