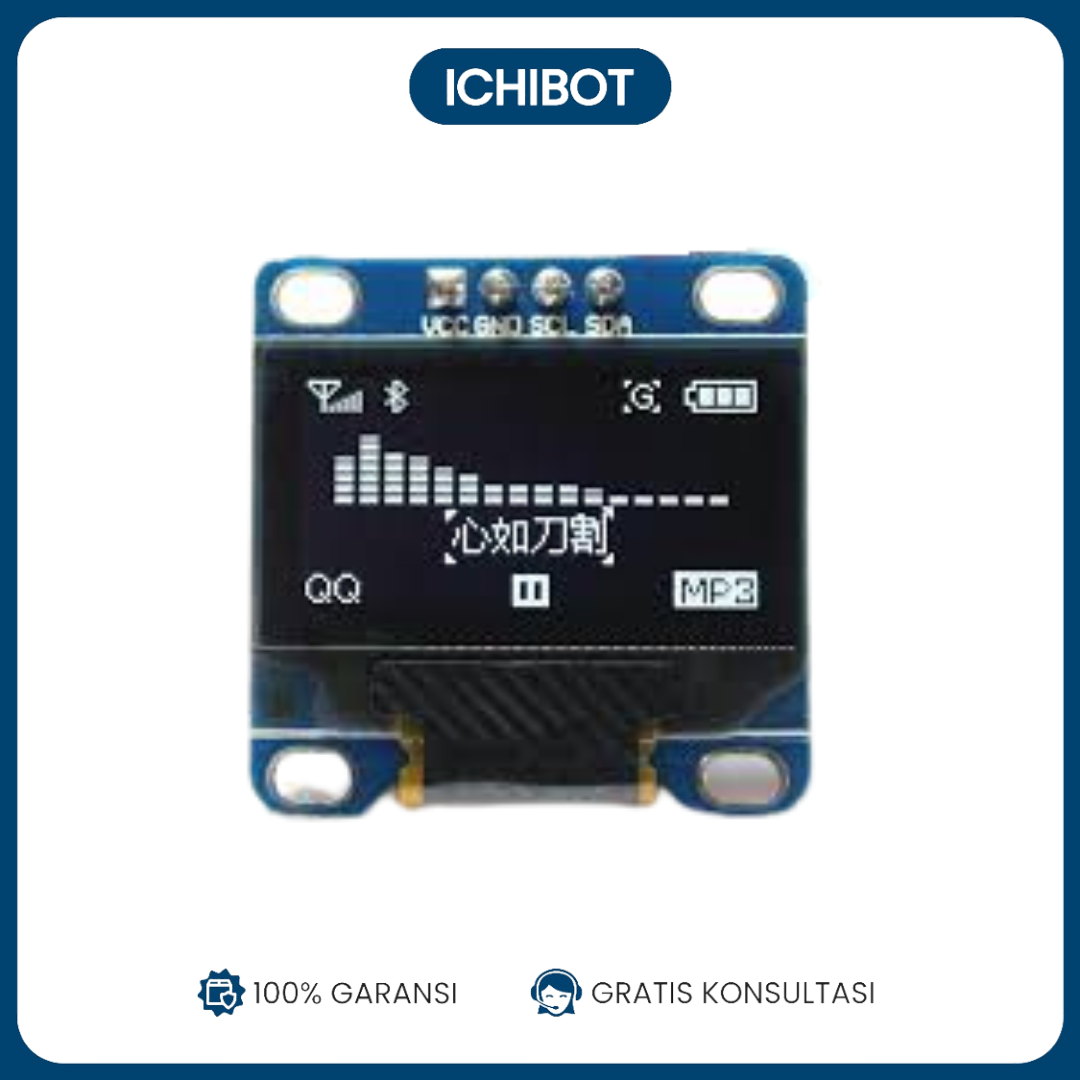

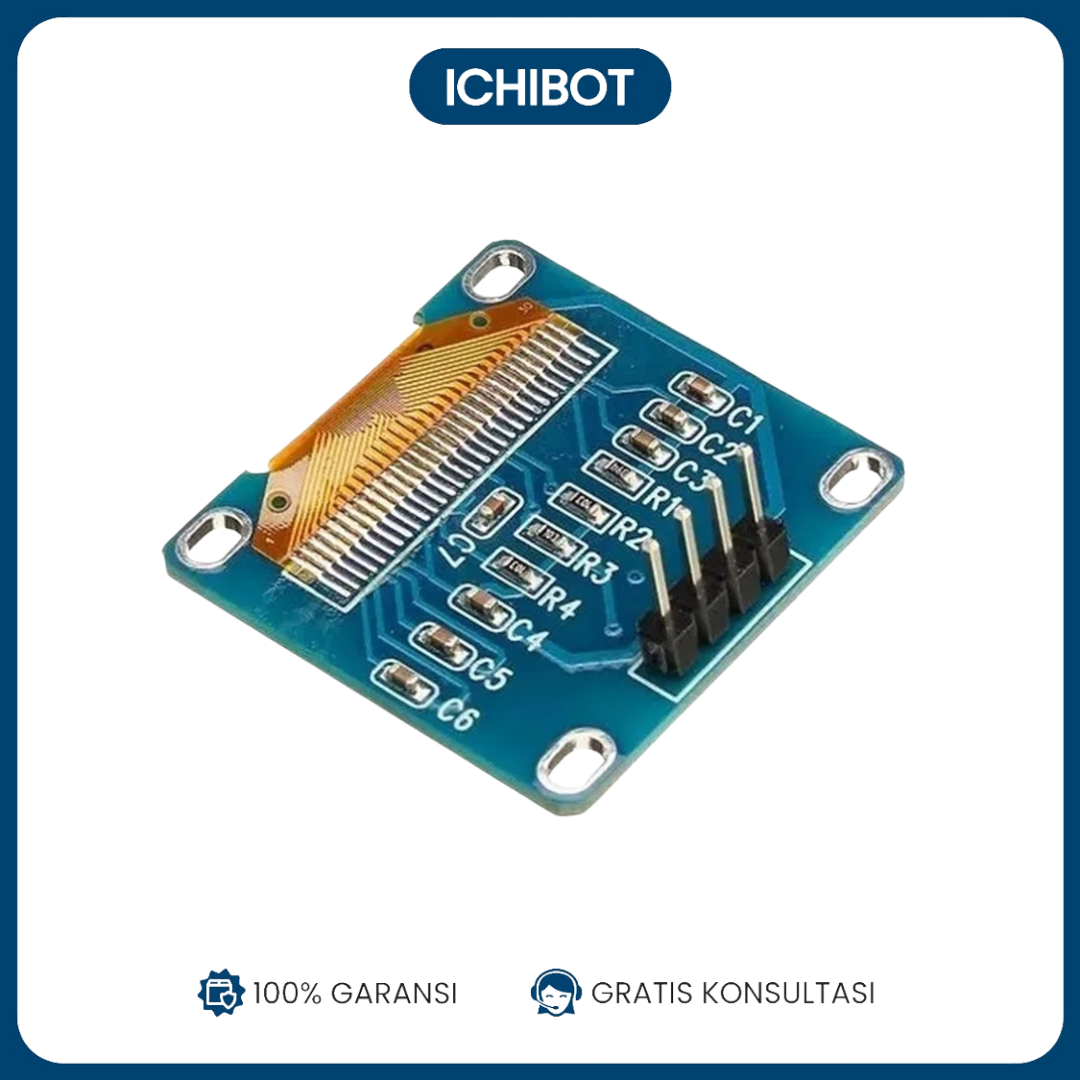

Name: 0.96 inch White OLED Display IIC (I2C)
SKU: 73125
Availability: InStock

0.96 inch White OLED Display IIC (I2C)

Rp45.000

300 in stock

Category: dll

✅ Spesifikasi Modul

Parameter	Deskripsi
Ukuran layar	0.96 inch
Resolusi	128 x 64 piksel
Warna tampilan	Monokrom putih
Interface	IIC/I2C (2-wire: SDA dan SCL)
Tegangan kerja	3.3V – 5V (regulator internal tergantung modul)
Driver IC	SSD1306
Kompatibel dengan	Arduino, ESP8266, ESP32, STM32, Raspberry Pi, dan 8051 (AT89S52)
Konsumsi daya	<20mA saat menyala penuh

🔌 Pinout Modul (4 Pin)

Pin	Fungsi
VCC	Power 3.3V atau 5V
GND	Ground
SCL	Clock I2C (biasanya A5 di Arduino Uno)
SDA	Data I2C (biasanya A4 di Arduino Uno)

🧠 Komunikasi I2C

Alamat I2C default: 0x3C (beberapa modul bisa 0x3D)
Protokol: I2C (2 kabel) – hemat pin, ideal untuk mikrokontroler 51 yang punya pin terbatas

💡 Contoh Penggunaan:

Untuk Arduino Uno:

OLED Pin	Arduino Pin
VCC	5V
GND	GND
SCL	A5
SDA	A4

Untuk ESP32 (bebas pilih pin I2C):

💻 Contoh Kode Arduino (Pakai Adafruit SSD1306)

cpp

#include <Wire.h>

#include <Adafruit_GFX.h>

#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);void setup() {
Wire.begin(); // atau Wire.begin(SDA, SCL); untuk ESP32
display.begin(SSD1306_SWITCHCAPVCC, 0x3C);
display.clearDisplay();
display.setTextSize(1);
display.setTextColor(SSD1306_WHITE);
display.setCursor(0, 0);
display.println(“Hello OLED!”);
display.display();
}

void loop() {}

🛠️ Catatan Tambahan untuk Mikrokontroler 51

Butuh library khusus untuk SSD1306 jika memakai bahasa C/ASM
Bisa menggunakan Keil C dengan driver I2C software
Diperlukan pin I2C Software, karena AT89S52 tidak punya I2C bawaan
