📦 Deskripsi Produk

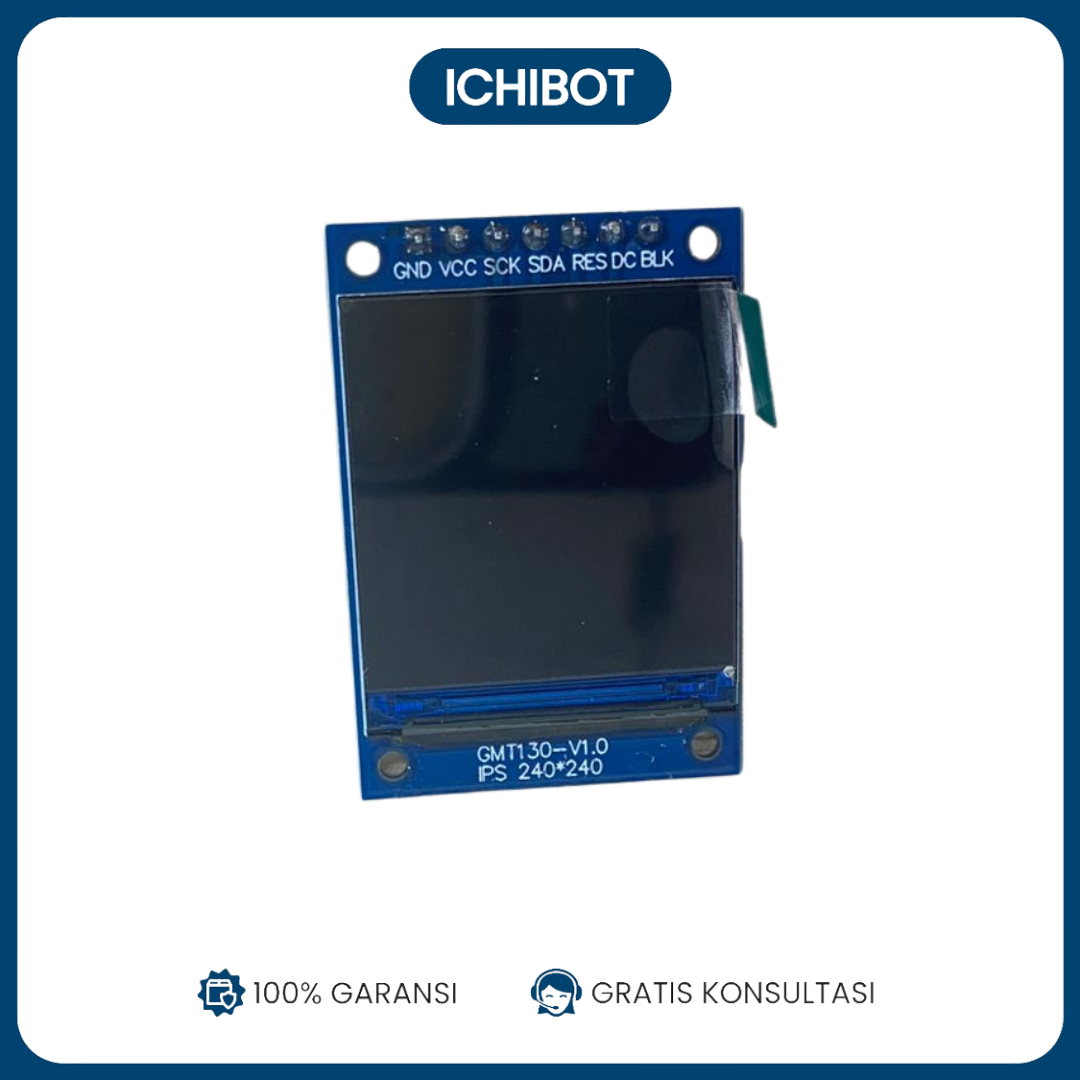

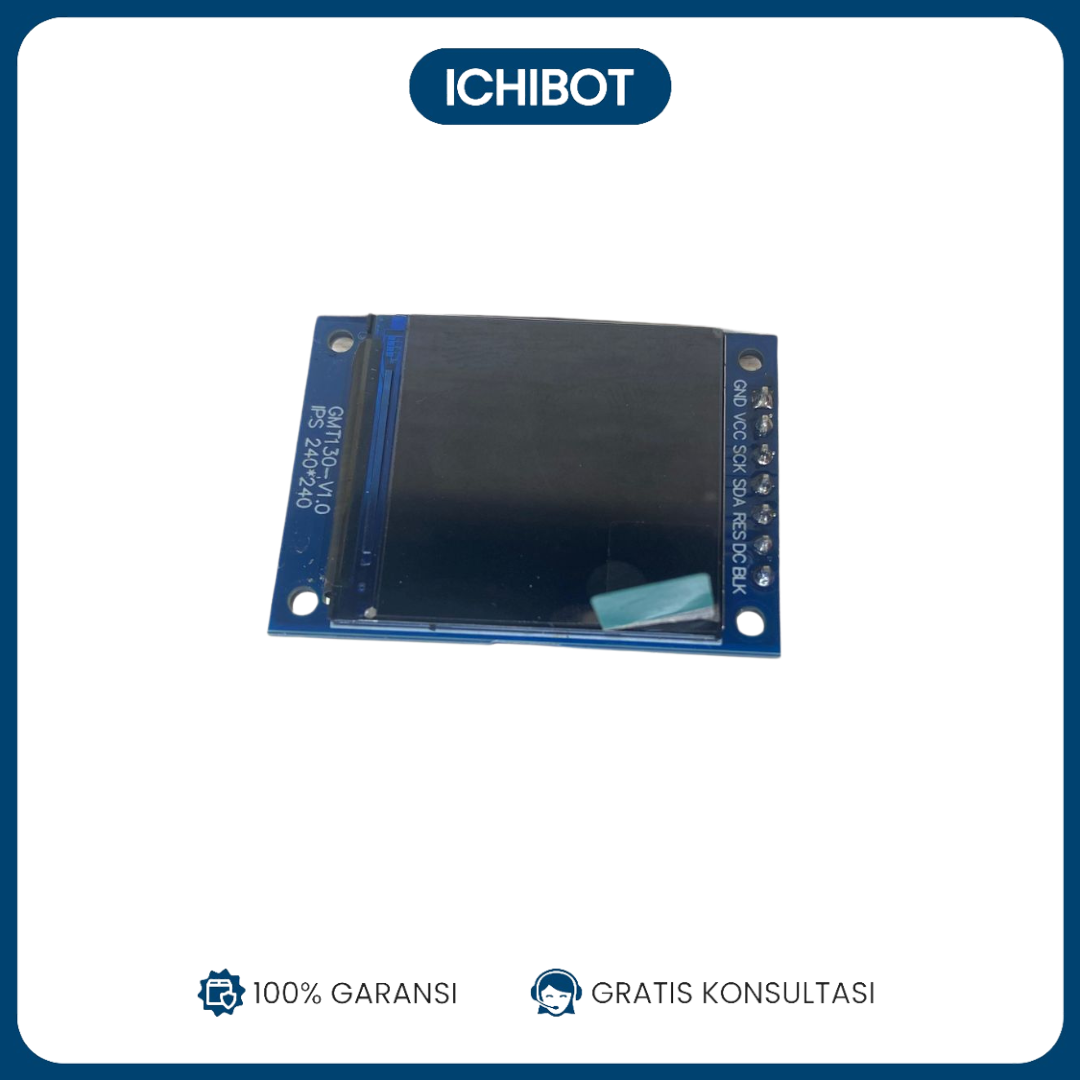

Modul layar 1.3 inch TFT IPS adalah layar warna kecil berkualitas tinggi dengan sudut pandang luas dan warna tajam. Menggunakan antarmuka SPI, layar ini cocok untuk proyek mikrokontroler seperti Arduino, ESP32, Raspberry Pi, STM32, dan lainnya.
📐 Spesifikasi Teknis
| Parameter | Nilai / Deskripsi |
|---|---|
| Ukuran Layar | 1.3 inch diagonal |
| Resolusi | 240 x 240 piksel |
| Jenis Panel | IPS TFT (In-Plane Switching) |
| Warna | Full color (262K warna) |
| Sudut Pandang | 160° luas (horizontal dan vertikal) |
| Driver IC | ST7789 (umumnya) |
| Interface | SPI (4 atau 5 kabel) |
| Tegangan Operasi | 3.3V (beberapa modul support 5V dengan regulator onboard) |
| Backlight | White LED |
| Dimensi Modul | ±33mm x 33mm (bisa berbeda tergantung varian) |

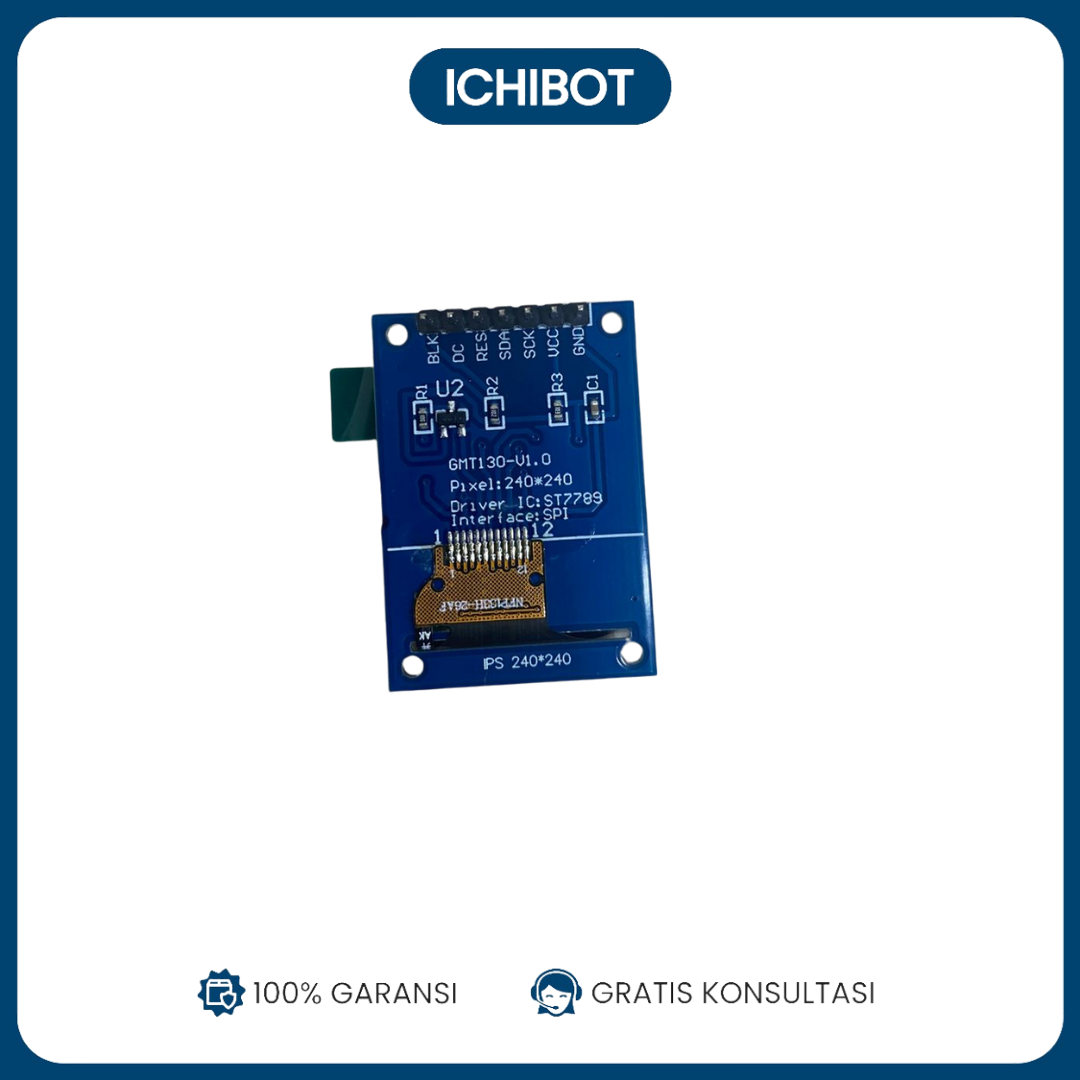

🔌 Pinout Umum
| Pin | Fungsi |
|---|---|
| VCC | Power supply 3.3V / 5V |
| GND | Ground |
| SCL | Serial Clock (SPI SCK) |
| SDA | Serial Data (SPI MOSI) |
| RES | Reset |
| DC/RS | Data/Command switch |
| CS | Chip Select (opsional, tergantung library) |
| BLK | Backlight control (kadang dihubung langsung ke VCC) |
Pastikan level logika sesuai dengan mikrokontroler (3.3V untuk ESP32, butuh level shifter untuk Arduino Uno).
🎨 Fitur Utama
-
Panel IPS: Sudut pandang luas & warna kontras tinggi
-
Resolusi 240×240: Cukup untuk ikon, grafik, dan teks tajam
-
Komunikasi SPI: Cepat dan hemat pin mikrokontroler
-
Ringkas dan ringan: Cocok untuk wearable, alat ukur, dashboard IoT
🔧 Kompatibilitas Library
-
Arduino:
Adafruit_ST7789,TFT_eSPI,Ucglib -
ESP32: sangat cocok dengan
TFT_eSPI(konfigurasi diUser_Setup.h) -
STM32 / Raspberry Pi: bisa digunakan dengan driver ST7789 (Python atau C)
🧰 Aplikasi Umum
-
Smartwatch DIY
-
Antarmuka sensor IoT
-
Tampilan suhu, kelembapan, jam digital
-
Menu navigasi alat elektronik
-
Mini dashboard kendaraan listrik/robot
📦 Isi Paket
-
1x Modul LCD TFT IPS 1.3 inch
-
(Header pin kadang sudah terpasang, tergantung varian)
