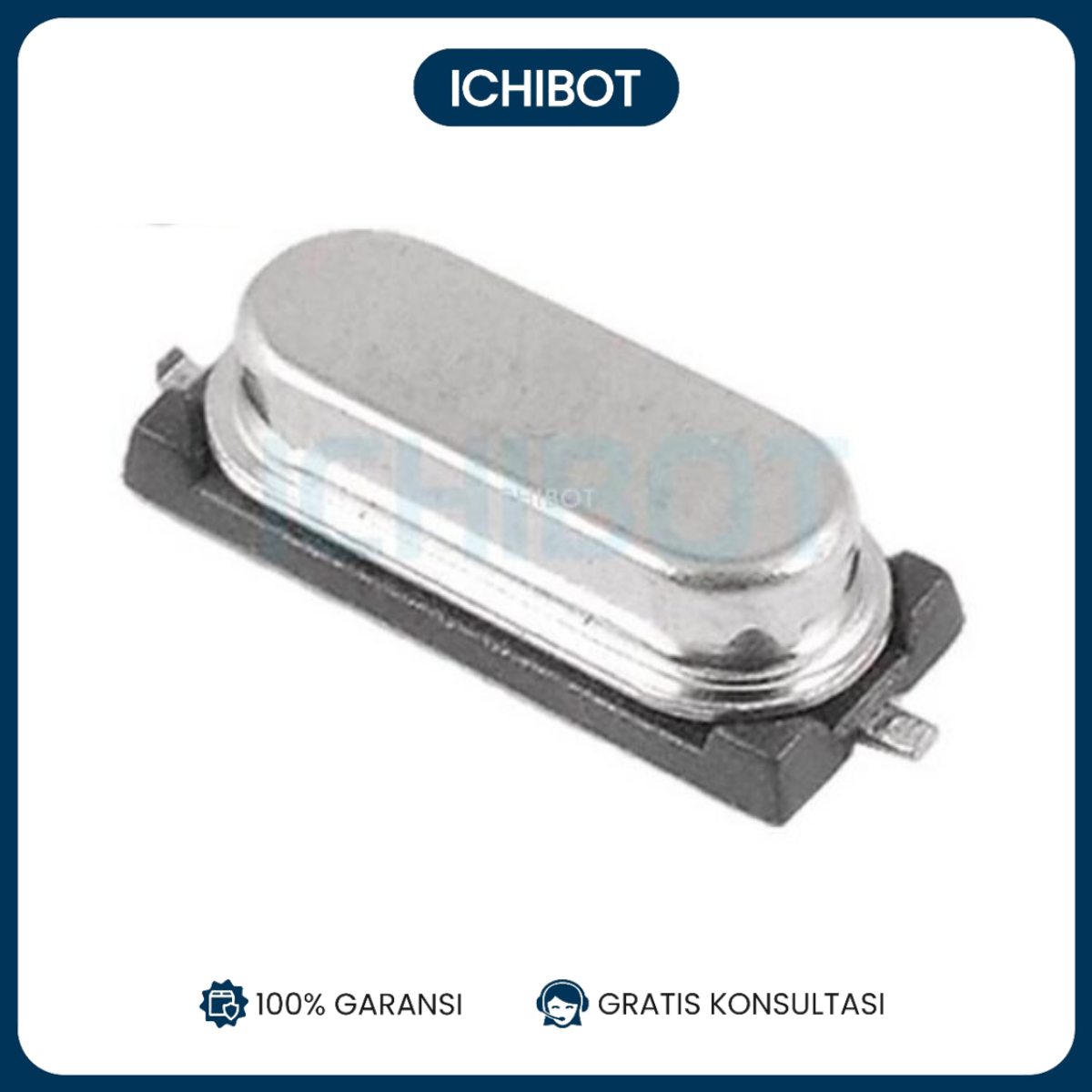

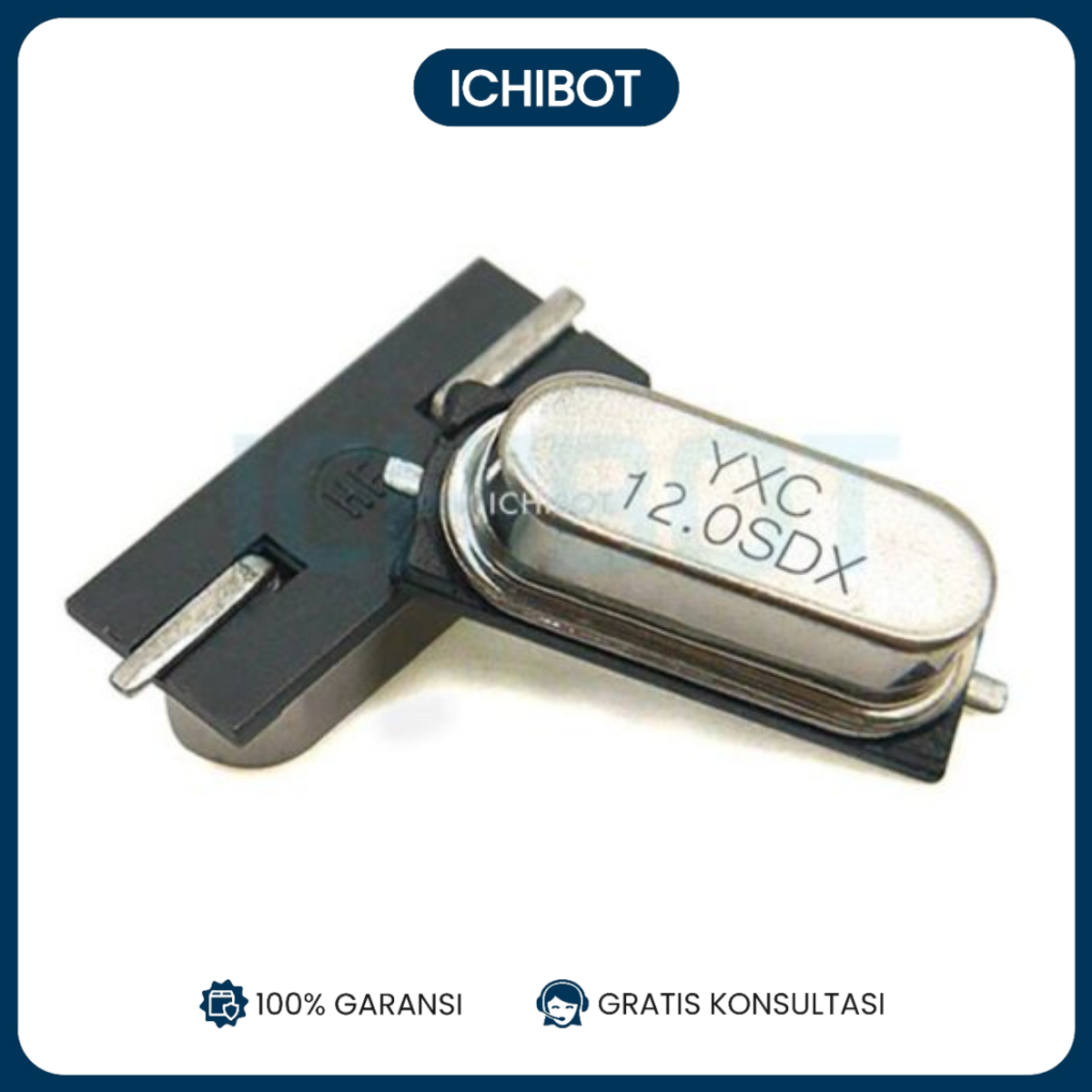

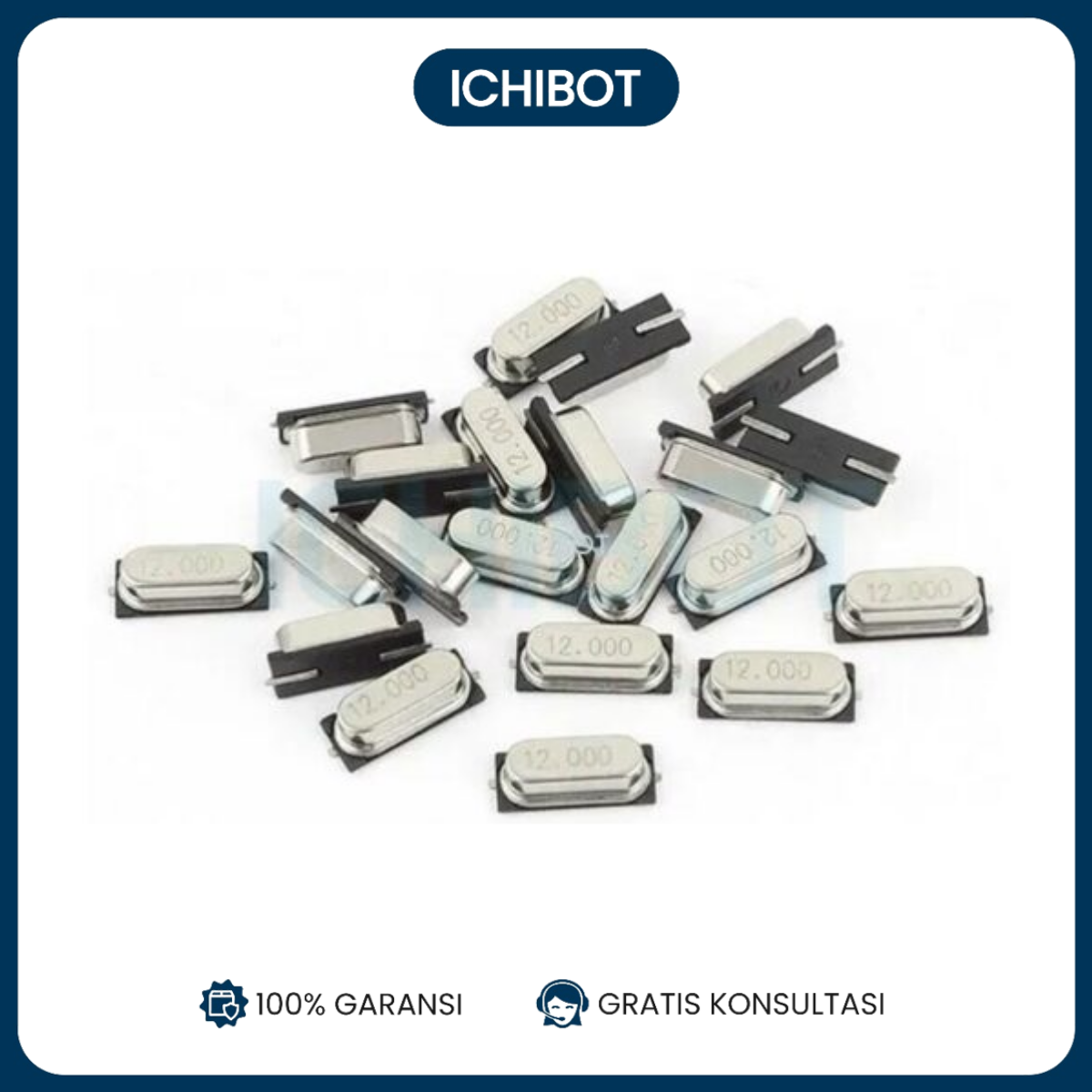

Nama Produk: 12MHz SMD SMT Passive Crystal Oscillator XTAL
Deskripsi: Kristal Osilator Pasif 12MHz ini adalah komponen SMD (Surface-Mount Device) yang digunakan untuk menghasilkan sinyal osilasi stabil pada frekuensi 12MHz. Kristal ini ideal untuk aplikasi elektronik yang memerlukan frekuensi referensi yang presisi, seperti dalam mikrocontroller, komunikasi data, dan proyek-proyek DIY. Dengan desain SMT, kristal ini dapat dengan mudah dipasang pada papan sirkuit cetak (PCB) menggunakan teknik soldering standar.
Spesifikasi:
- Jenis Komponen: Kristal Osilator Pasif
- Frekuensi: 12 MHz
- Tipe: SMD (Surface-Mount Device)
- Aplikasi: Mikrocontroller, komunikasi data, proyek DIY
- Fungsi: Menghasilkan sinyal osilasi dengan frekuensi 12MHz
Fitur:
- Frekuensi Presisi: Menyediakan frekuensi stabil 12MHz untuk berbagai aplikasi elektronik.
- Desain SMD: Memudahkan pemasangan pada PCB dengan teknik soldering SMT.
- Kompatibilitas: Cocok untuk digunakan dengan berbagai mikrocontroller dan sistem digital.
Cara Penggunaan:
-
Persiapan:
- Kumpulkan Alat: Siapkan soldering iron, solder, dan alat bantu solder lainnya.
- Baca Panduan: Jika tersedia, bacalah panduan atau datasheet kristal untuk spesifikasi dan informasi pemasangan.
-
Pemasangan Komponen:
- Tempatkan Kristal: Tempatkan kristal osilator pada posisi yang sesuai di papan sirkuit cetak (PCB) sesuai dengan pola yang ditunjukkan pada skematik.
- Solder Kristal: Panaskan soldering iron dan aplikasikan solder pada kaki kristal untuk menyambungkannya ke PCB. Pastikan solder menempel dengan baik pada pad PCB dan kaki kristal.
-
Pemeriksaan dan Penyelesaian:
- Periksa Koneksi: Periksa semua sambungan solder untuk memastikan tidak ada solder yang terlalu banyak atau hubungan singkat. Gunakan magnifier untuk memeriksa detail solder.
- Bersihkan PCB: Gunakan pembersih PCB atau isopropyl alcohol untuk membersihkan sisa flux atau kotoran dari permukaan PCB.
-
Pengujian:
- Cek Sinyal: Setelah kristal dipasang, gunakan osiloskop untuk memeriksa sinyal osilasi pada frekuensi 12MHz. Pastikan sinyal stabil dan sesuai dengan spesifikasi.
Tips:
- Perhatikan Polaritas: Meskipun kristal pasif tidak memiliki polaritas, pastikan posisi komponen sesuai dengan pola pada PCB.
- Gunakan Flux: Gunakan flux solder untuk mempermudah proses soldering dan meningkatkan kualitas sambungan.
- Periksa Datasheet: Selalu periksa datasheet kristal untuk memastikan spesifikasi dan kebutuhan pemasangan yang tepat.
Contoh Penggunaan:
- Mikrocontroller: Digunakan sebagai sumber frekuensi referensi untuk mikrocontroller dan IC digital lainnya.
- Komunikasi Data: Menyediakan frekuensi stabil untuk aplikasi komunikasi data.
- Proyek DIY: Ideal untuk proyek DIY yang memerlukan sinyal osilasi presisi.
Kiat:
- Pemasangan Tepat: Pastikan kristal dipasang dengan benar pada PCB untuk menghindari masalah sinyal atau frekuensi.
- Kualitas Solder: Pilih solder dengan kualitas baik untuk hasil terbaik dan menghindari masalah saat soldering.
