📦 Deskripsi Produk

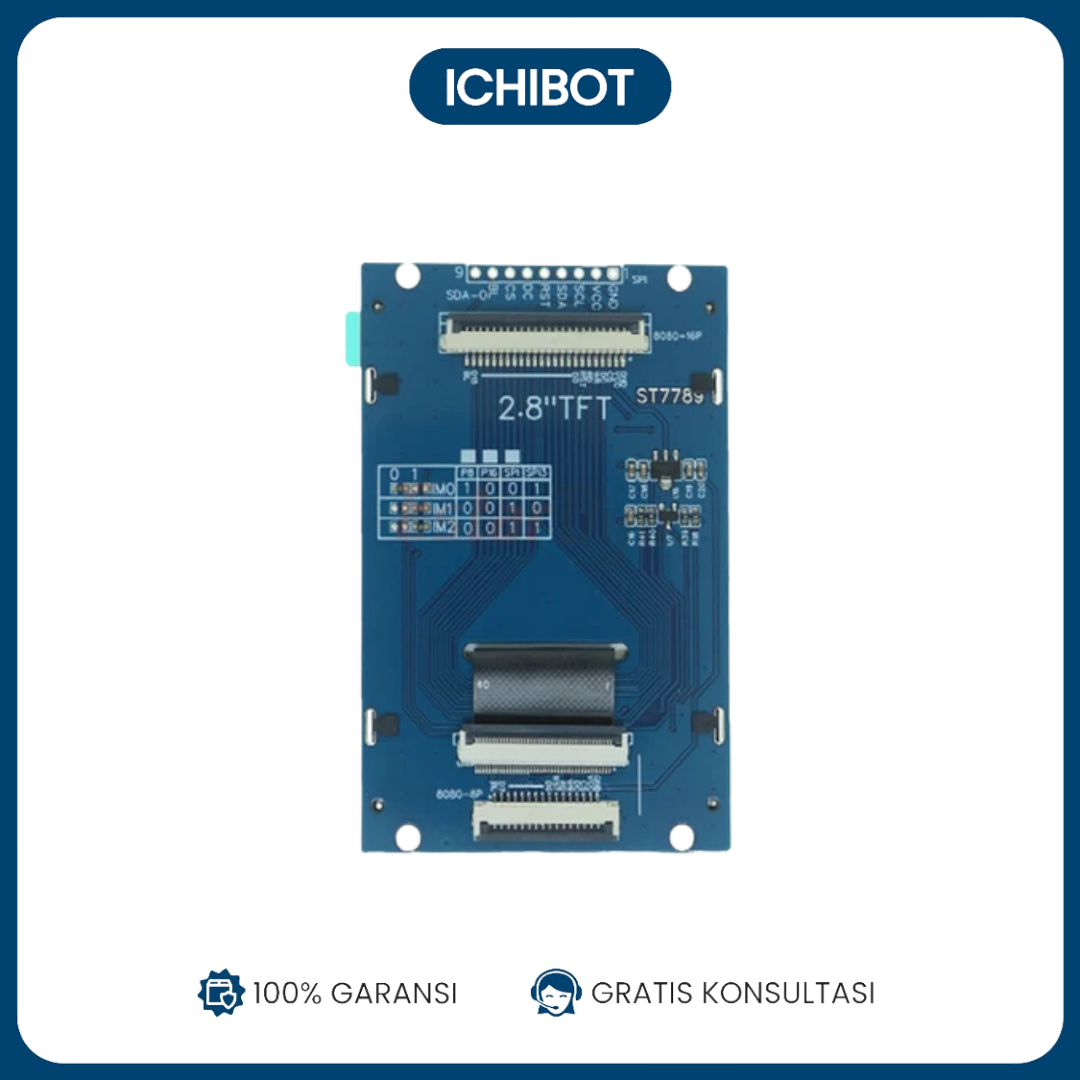

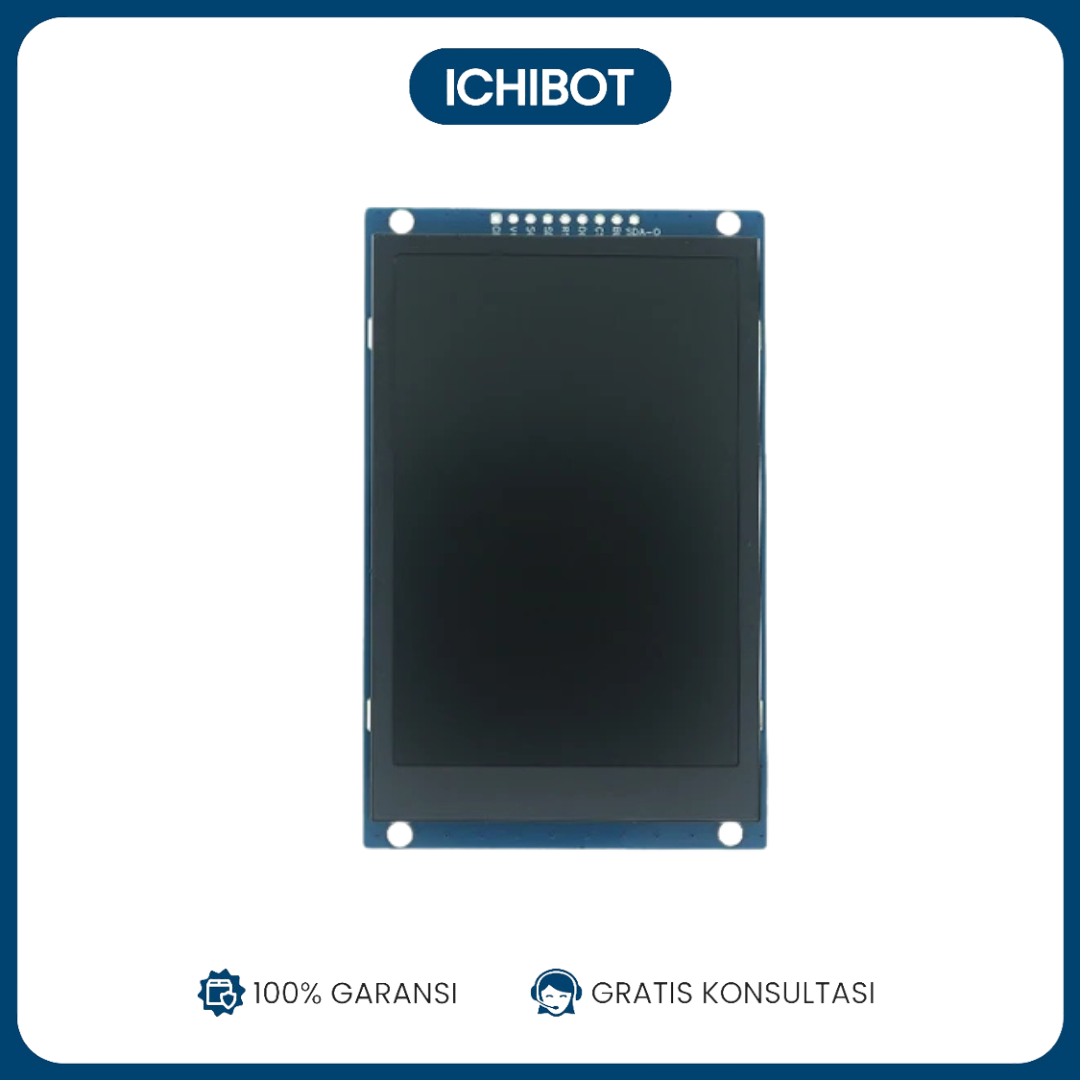

Layar TFT LCD berukuran 2.8 inch dengan resolusi 240×320 piksel full color, menggunakan controller ST7789 dan komunikasi via SPI. Modul ini cocok untuk berbagai aplikasi mikrokontroler seperti Arduino, ESP32, STM32, dan Raspberry Pi.
📐 Spesifikasi Teknis
| Parameter | Nilai / Deskripsi |
|---|---|
| Ukuran Layar | 2.8 inch diagonal |
| Resolusi | 240 x 320 piksel |
| Warna | Full Color (65K – 262K warna tergantung mode) |
| IC Driver | ST7789 |
| Interface | SPI (Serial Peripheral Interface, 4 atau 5 pin) |
| Tegangan Operasi | 3.3V (beberapa modul support 5V dengan level shifter) |
| Sudut Pandang | ±60–80 derajat |
| Jenis Panel | TFT LCD (Transmissive) |
| Backlight | White LED (dengan resistor internal) |
🔌 Pinout Umum (tergantung modul)
| Pin Label | Fungsi |
|---|---|
| VCC | Power (3.3V atau 5V) |
| GND | Ground |
| SCL | SPI Clock (SCK) |
| SDA | SPI Data (MOSI) |
| RES | Reset pin |
| DC | Data/Command selector |
| CS | Chip Select (optional) |
| BLK | Backlight (kadang fixed nyala) |
⚠️ Beberapa modul menyesuaikan level logika ke 3.3V. Jika Anda menggunakan Arduino UNO (5V logic), pastikan modul mendukung atau gunakan level shifter.
💡 Fitur Utama
-
Layar jernih dan responsif dengan warna tajam
-
Komunikasi SPI cepat, cocok untuk gambar dan GUI
-
Kompatibel dengan banyak mikrokontroler populer
-
Cocok untuk tampilan data sensor, menu antarmuka, jam digital, dsb
🔧 Kompatibilitas Library
-
Arduino: Library
TFT_eSPI,Adafruit_ST7789, atauUcglib -
ESP32/ESP8266: Disarankan pakai
TFT_eSPI(konfigurasi pin diUser_Setup.h) -
STM32: STM32CubeIDE + HAL atau STM32duino
🧰 Aplikasi Umum
-
Sistem monitoring sensor (IoT)
-
Tampilan menu untuk alat DIY
-
Jam digital grafis
-
Proyek game mini
-
Antarmuka pengguna alat ukur
📦 Isi Paket
-
1x Modul TFT LCD 2.8 inch ST7789
-
Header pin (terkadang sudah terpasang)
