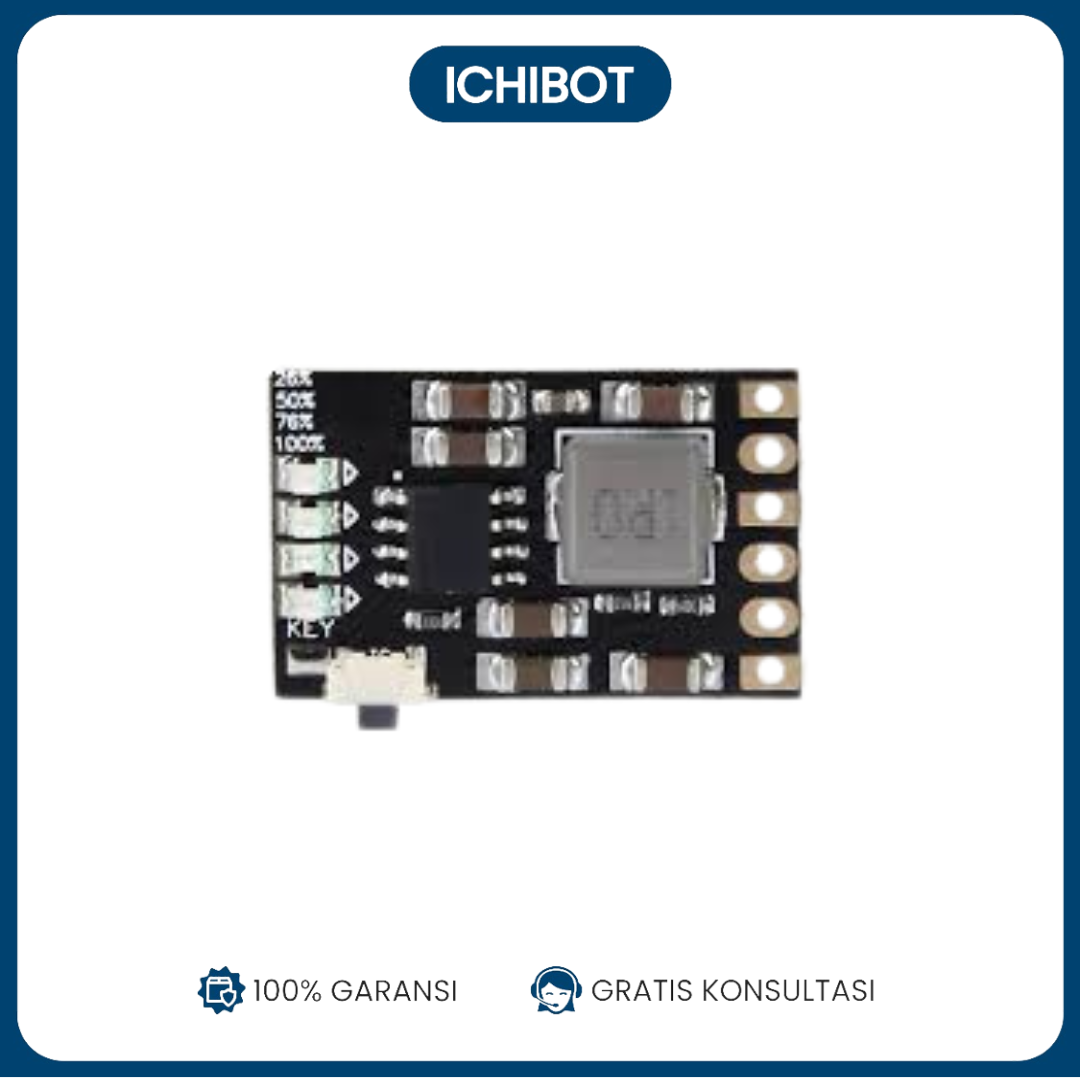

Modul ini adalah modul pengisian dan pelepasan daya (charging & discharging) terintegrasi yang dirancang untuk baterai lithium 3.7V (nominal) / 4.2V (maks) seperti 18650, dan mampu memberikan output 5V hingga 2A melalui konversi step-up (boost). Modul ini sangat cocok digunakan untuk proyek power bank DIY, modul portable, atau sistem UPS kecil untuk mikrokontroler seperti Arduino, ESP32, atau Raspberry Pi.
⚙️ Fitur Utama:
-
Fungsi 2-in-1: Pengisian baterai dan boost converter output 5V
-
Input Pengisian: Micro USB 5V / Pads IN+
-
Arus Pengisian Maksimum: Sekitar 1A (via chip TP4056 atau sejenis)
-
Output Tegangan: 5V melalui boost converter (pad OUT+)
-
Arus Output Maksimum: Hingga 2A
-
Perlindungan Terintegrasi:
-
Overcharge protection
-
Over-discharge protection
-
Overcurrent protection
-
Short-circuit protection
-

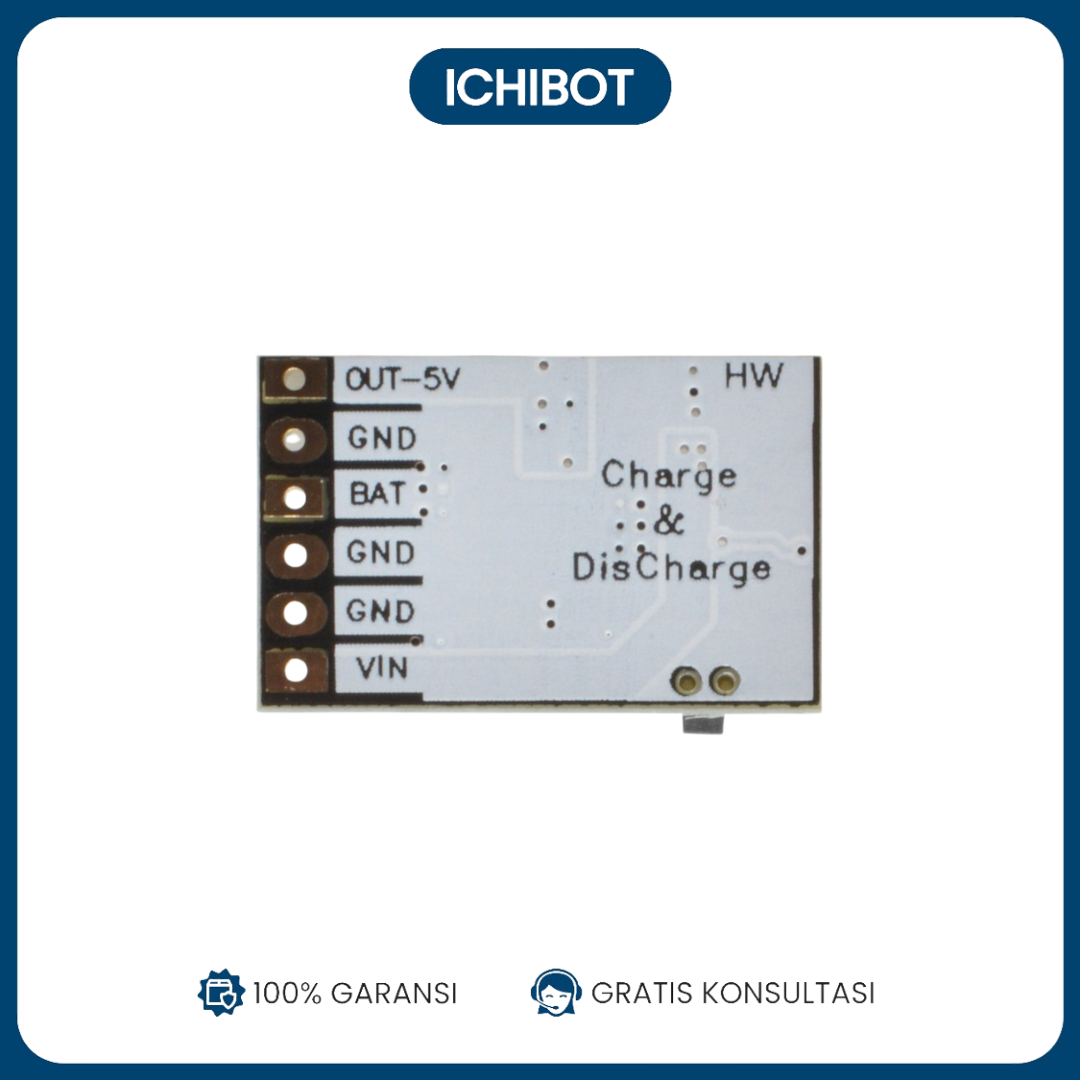

🔌 Pinout / Terminal:
-
B+ / B- → Sambungkan ke baterai 3.7V Li-ion (seperti 18650)
-
IN+ / IN- → Sumber input 5V untuk pengisian (alternatif micro USB)
-
OUT+ / OUT- → Output 5V (bisa digunakan untuk beban atau power device)
⚡ Spesifikasi Teknis:
| Parameter | Nilai |
|---|---|
| Tegangan Input | 5V (USB/Micro USB atau IN+ pin) |
| Tegangan Output | 5V (Boost dari baterai 3.7V) |
| Arus Pengisian Maks | ±1A |
| Arus Output Maks | ±2A |
| Efisiensi Boost | 80–90% |
| Ukuran Modul | ± 22mm x 17mm (bervariasi) |
📌 Catatan Penggunaan:
-
Gunakan hanya baterai Li-ion 3.7V (jangan gunakan baterai alkaline/NiMH).
-
Hindari korsleting pada koneksi baterai.
-
Dapat digunakan sebagai power bank DIY, atau catu daya portable 5V untuk mikrokontroler.
-
Modul ini tidak mendukung pengisian dan pelepasan daya secara simultan pada beberapa versi (cek datasheet/label modul).
💡 Contoh Aplikasi:
-
Power bank sederhana
-
Backup power untuk ESP32, NodeMCU
-
Proyek portable sensor IoT
-
Modul tenaga cadangan untuk jam digital, mini fan, dll.
