Modul ini merupakan board multifungsi yang dirancang untuk mengisi dan melepaskan daya dari baterai lithium 3.7V (seperti 18650) serta mengubahnya menjadi output tegangan tetap (5V/9V). Dilengkapi dengan layar voltmeter/ammeter mini, modul ini cocok digunakan dalam proyek power bank DIY, catu daya portabel, atau sebagai modul uji dalam sistem elektronika.
⚙️ Fitur Utama:
-
Fungsi Ganda: Pengisian baterai dan penguat tegangan (boost converter)
-
Tegangan Output Dapat Dipilih: 5V / 9V (tergantung versi – tombol atau jumper)
-
Output Arus Maksimal: Hingga 2A
-
Input Pengisian via Micro USB / Type-C: Pengisian aman & cepat untuk 18650
-
Proteksi Terintegrasi:
-
Overcharge
-
Over-discharge
-
Overcurrent
-
Short circuit
-
-
Layar Display: Menampilkan tegangan baterai, arus keluar, dan status pengisian
📐 Spesifikasi Teknis:
Parameter | Nilai |
---|---|
Tegangan Baterai | 3.7V nominal / 4.2V maksimum |
Input Charging | 5V via USB (Micro/Type-C) |
Output Tegangan | 5V atau 9V (tergantung konfigurasi) |
Output Arus Maks | Hingga 2A (maks boost) |
Layar Display | LCD mini (tegangan, arus, mode) |
Efisiensi Boost | 80–90% |
Ukuran Modul | ±48 mm x 22 mm (variasi antar versi) |

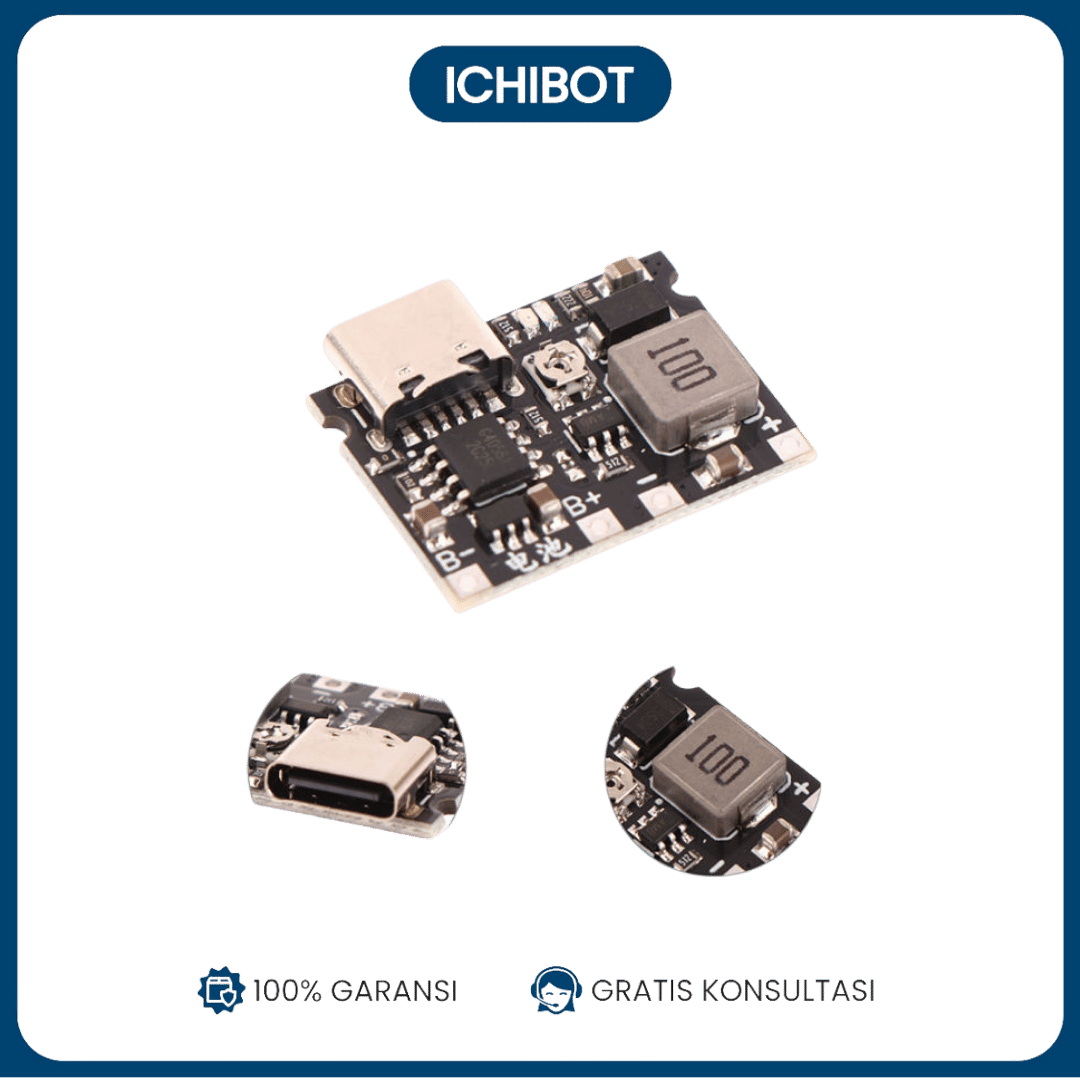

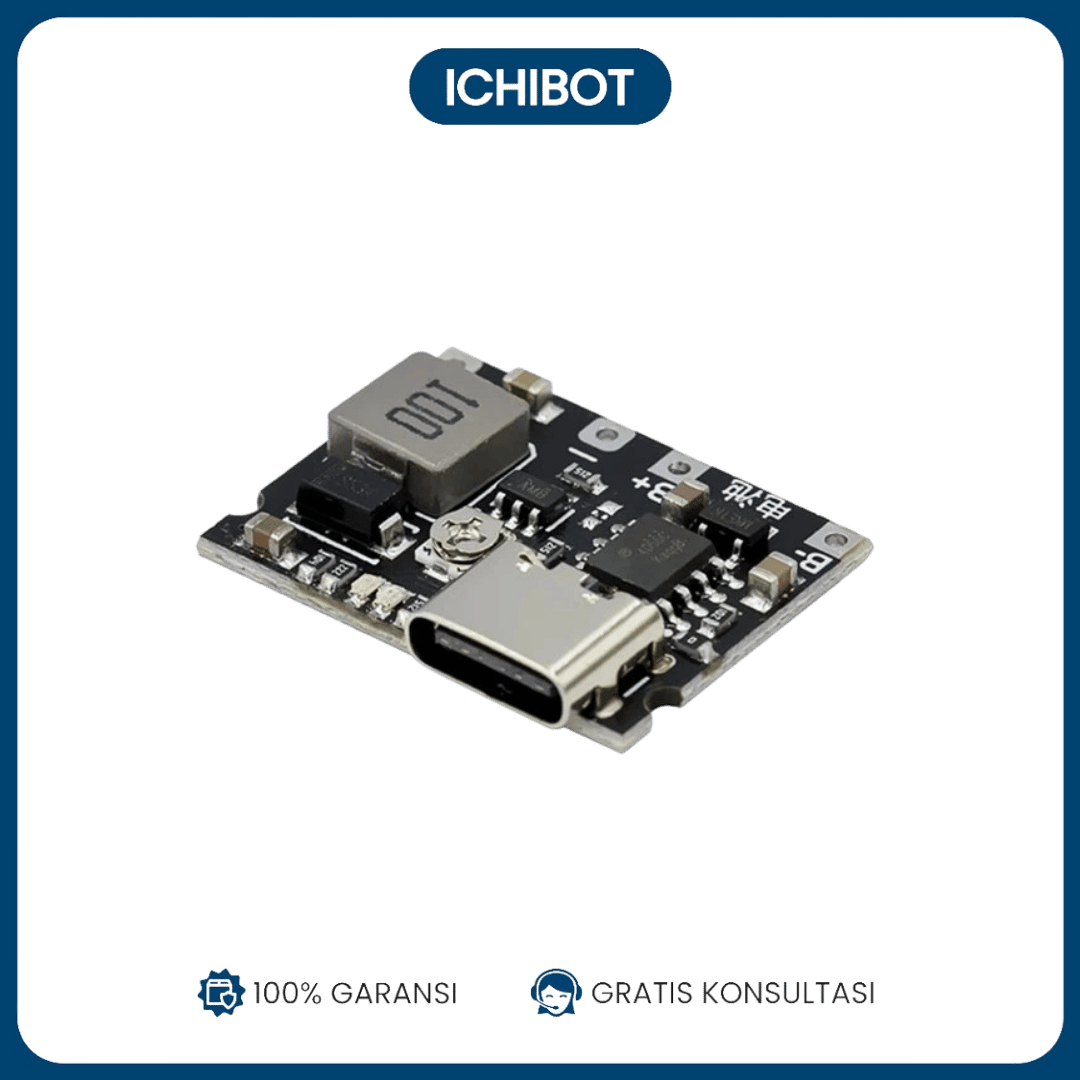

🔌 Koneksi Umum:
-

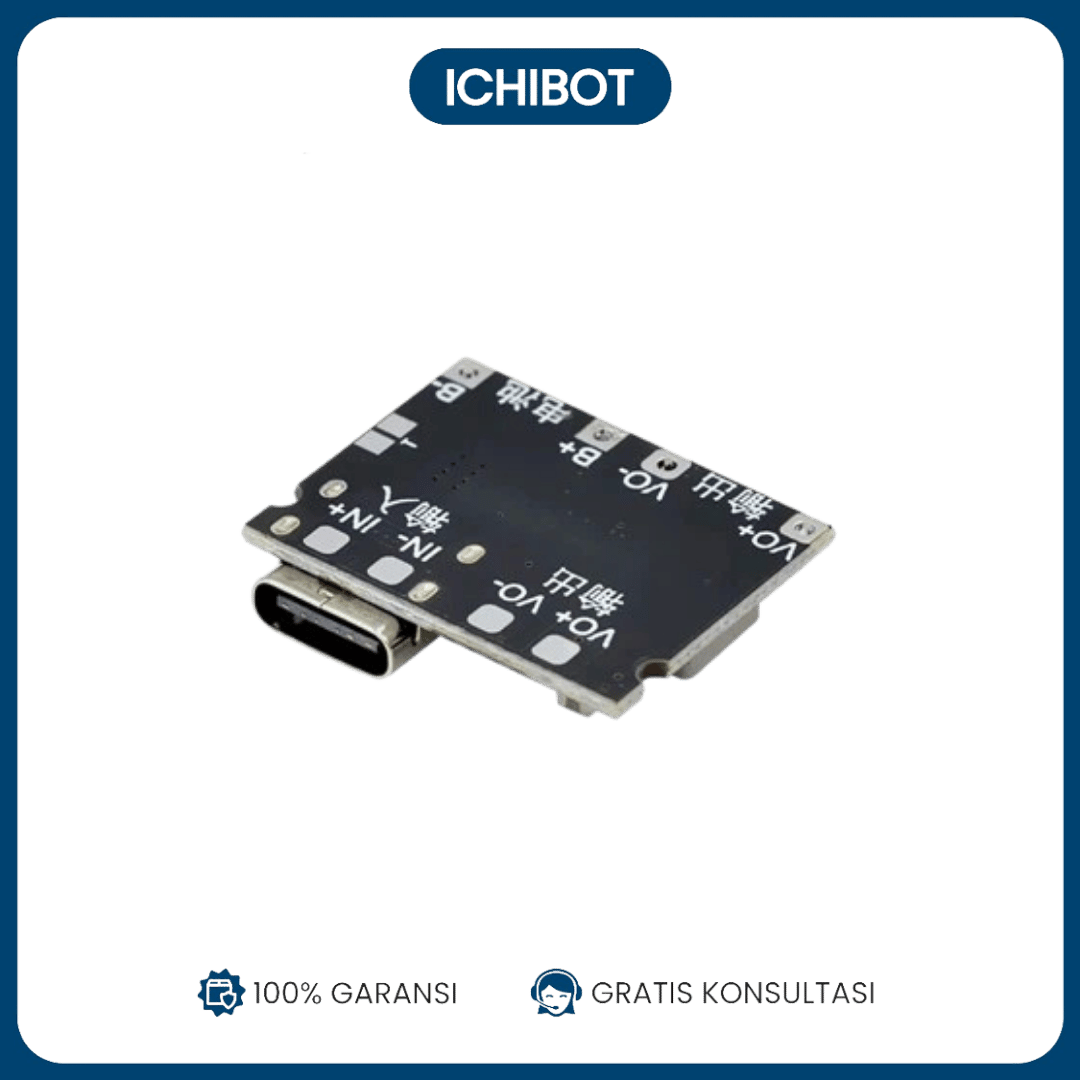

B+ / B- → Koneksi ke baterai 18650 3.7V
-
USB (Micro atau Type-C) → Input untuk pengisian baterai
-
OUT+ / OUT- → Output tegangan tetap 5V/9V
-
Tombol Mode (jika ada) → Untuk mengubah mode output atau melihat info di layar
🛠️ Aplikasi Umum:
-
Power bank DIY multifungsi
-
Catu daya portable untuk ESP32/Arduino
-
Modul backup kecil untuk perangkat USB
-
Proyek eksperimen dengan kontrol voltase manual
📝 Catatan Penggunaan:
-
Periksa apakah kipas, perangkat atau modul yang kamu sambungkan kompatibel dengan output tetap 5V atau 9V
-
Layar multimeter bisa menampilkan voltase & arus keluar, bukan voltase input
-
Tidak cocok digunakan untuk perangkat yang membutuhkan tegangan stabil presisi tinggi (seperti alat medis)
