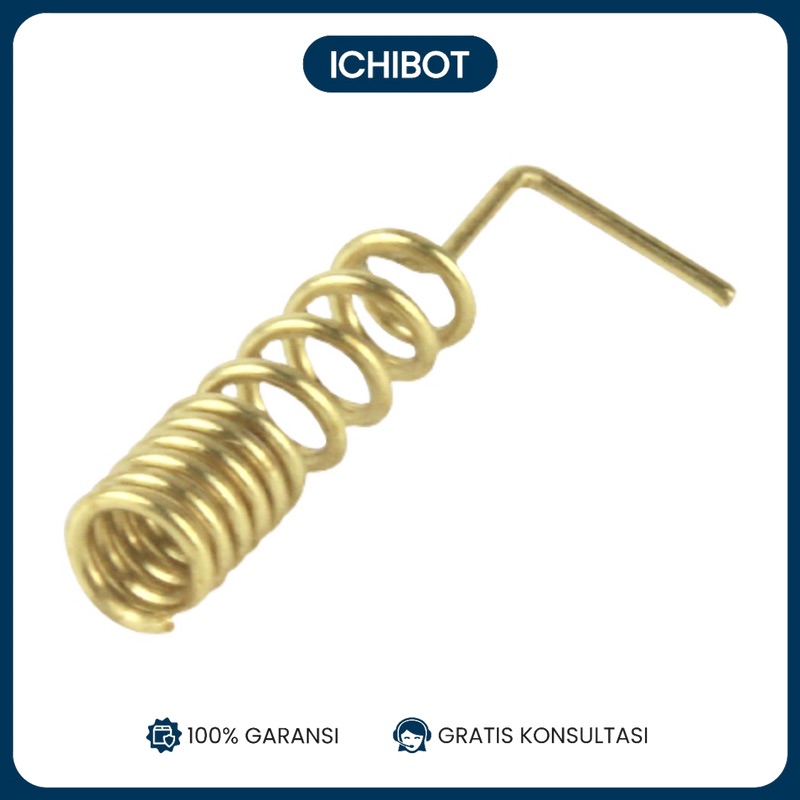

Antena SIM800L All Copper GSM GPRS Spring Antenna Spiral Coil Solder Langsung SIM800

Spesifikasi Antena SIM800L All Copper GSM GPRS

1. Nama Produk: Antena Spiral Coil SIM800L
2. Material: Tembaga
3. Tipe Antena: Spring Antenna (Antena Spiral)
4. Frekuensi Operasional: 800 MHz – 1900 MHz
5. Impedansi: 50 Ohm
6. Jenis Koneksi: Solder langsung ke PCB
7. Panjang: Bervariasi, biasanya sekitar 30mm – 40mm
8. Aplikasi:
   • Modul SIM800L
   • GSM/GPRS komunikasi
   • Aplikasi IoT

Fitur Utama

• Material Tembaga: Memberikan konduktivitas tinggi dan kinerja yang baik dalam penerimaan sinyal.
• Desain Spiral: Desain compact dan efisien, cocok untuk aplikasi ruang terbatas.
• Frekuensi GSM/GPRS: Mendukung berbagai band GSM/GPRS yang umum digunakan.
• Pemasangan Mudah: Dapat disolder langsung ke PCB modul SIM800L.

Cara Menggunakan Antena Spiral Coil SIM800L

Komponen yang Diperlukan

1. Antena Spiral Coil SIM800L
2. Modul SIM800L
3. Soldering iron (alat solder) dan solder
4. PCB untuk modul SIM800L (jika belum terintegrasi)

Langkah-langkah Pemasangan

1. Persiapan Komponen:

   • Siapkan antena spiral coil, modul SIM800L, soldering iron, dan solder.
   • Pastikan semua komponen dalam kondisi baik.

2. Identifikasi Pin Antena pada Modul SIM800L:

   • Temukan pin antena pada modul SIM800L, biasanya ditandai dengan “ANT” atau “NET”.

3. Pemasangan Antena:

   • Panaskan soldering iron.
   • Tempatkan ujung antena spiral coil pada pin antena modul SIM800L.
   • Solder ujung antena ke pin antena dengan hati-hati. Pastikan sambungan solder kuat dan tidak ada hubungan pendek.

4. Pengujian Koneksi:

   • Periksa sambungan solder untuk memastikan tidak ada solder yang menjembatani antara pin yang berdekatan.
   • Gunakan multimeter untuk memeriksa kontinuitas dan memastikan koneksi yang baik.

5. Pengujian Fungsi:

   • Hubungkan modul SIM800L ke sistem mikrokontroler (misalnya, Arduino) dan sumber daya.
   • Uji modul SIM800L dengan mengirim atau menerima SMS/GPRS untuk memastikan antena berfungsi dengan baik.

Tips Penggunaan

• Penanganan Hati-hati: Tangani antena dengan hati-hati untuk menghindari kerusakan fisik pada coil.
• Koneksi yang Kuat: Pastikan sambungan solder kuat dan tidak longgar untuk menghindari gangguan sinyal.
• Penempatan Antena: Letakkan modul dengan antena di area yang terbuka untuk penerimaan sinyal yang optimal.
