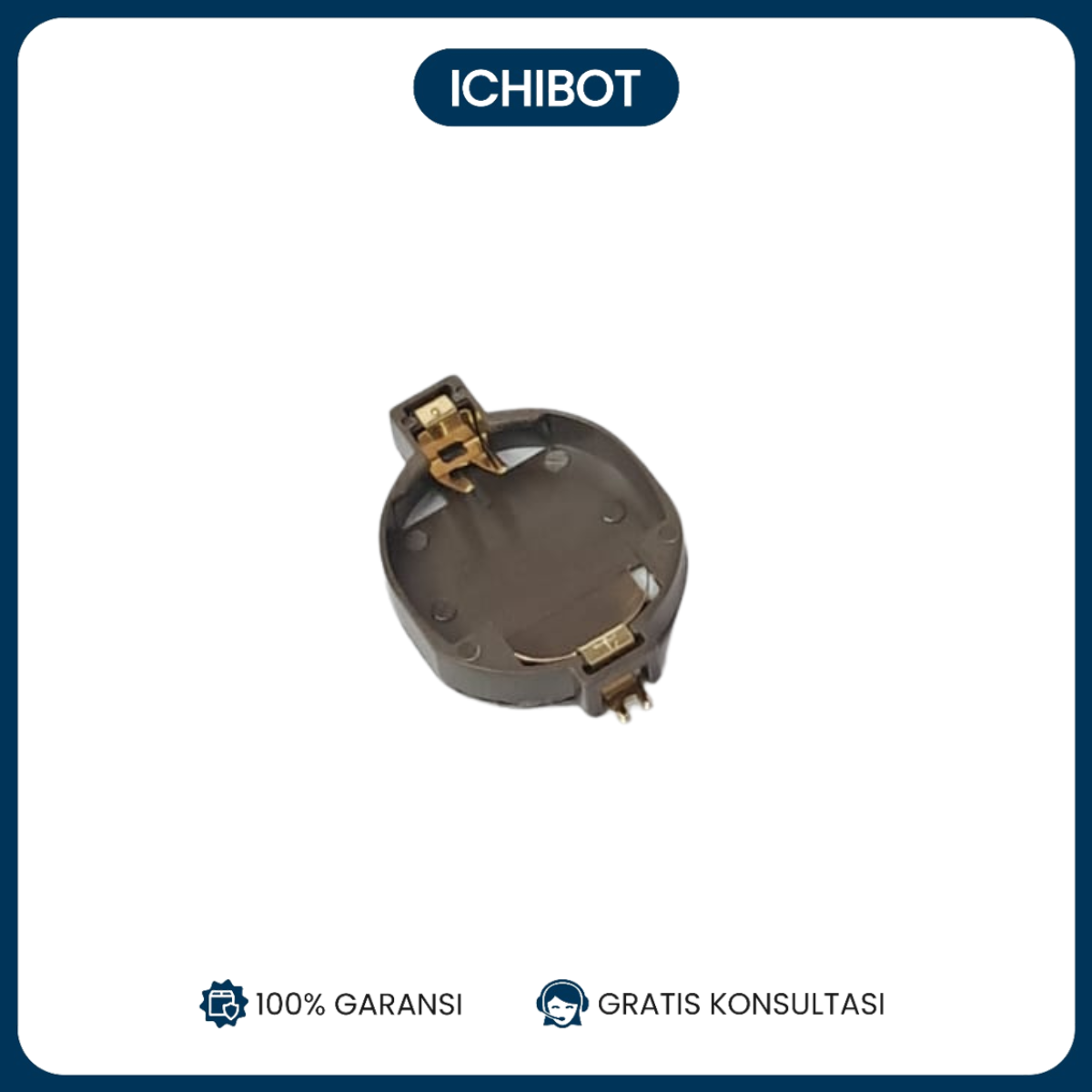

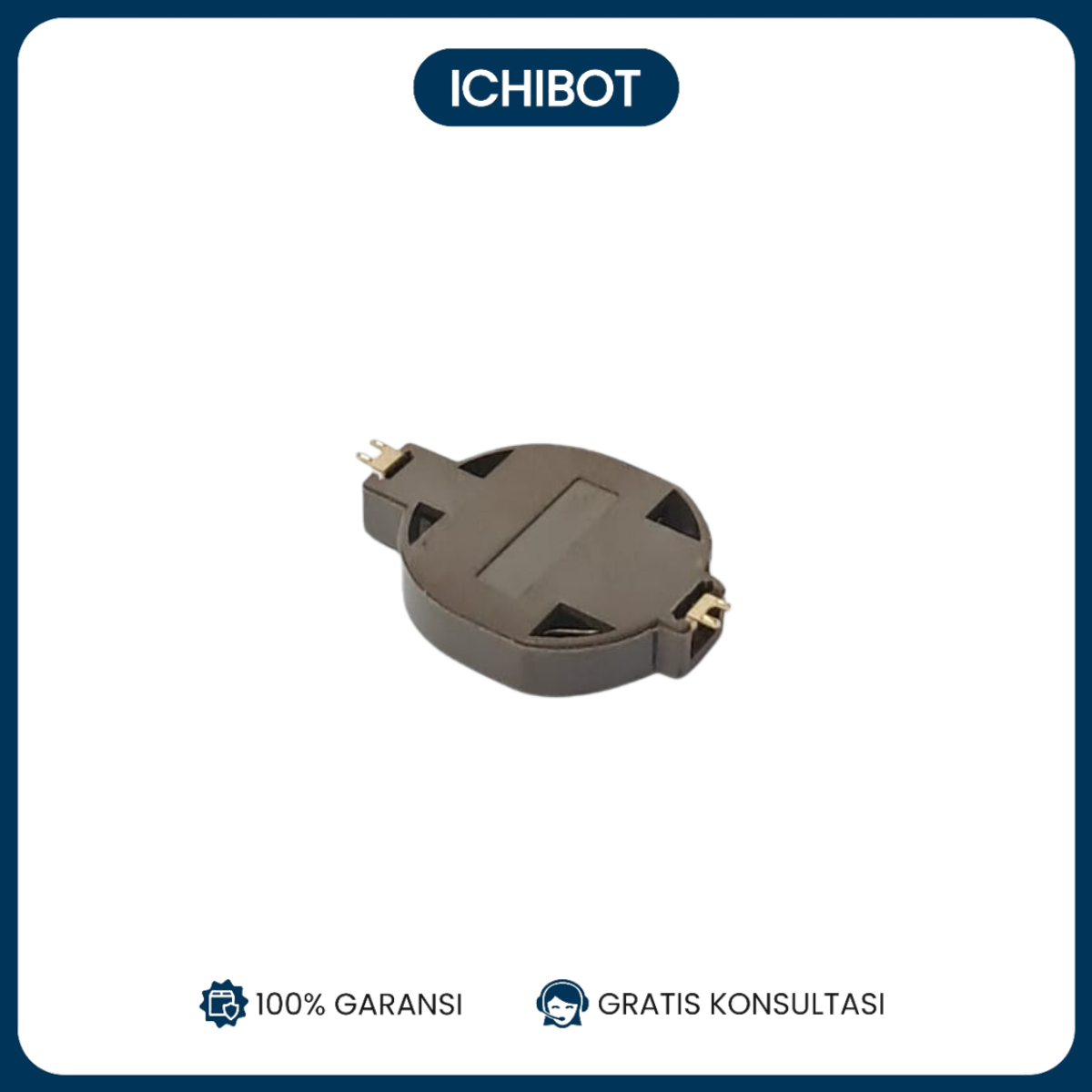

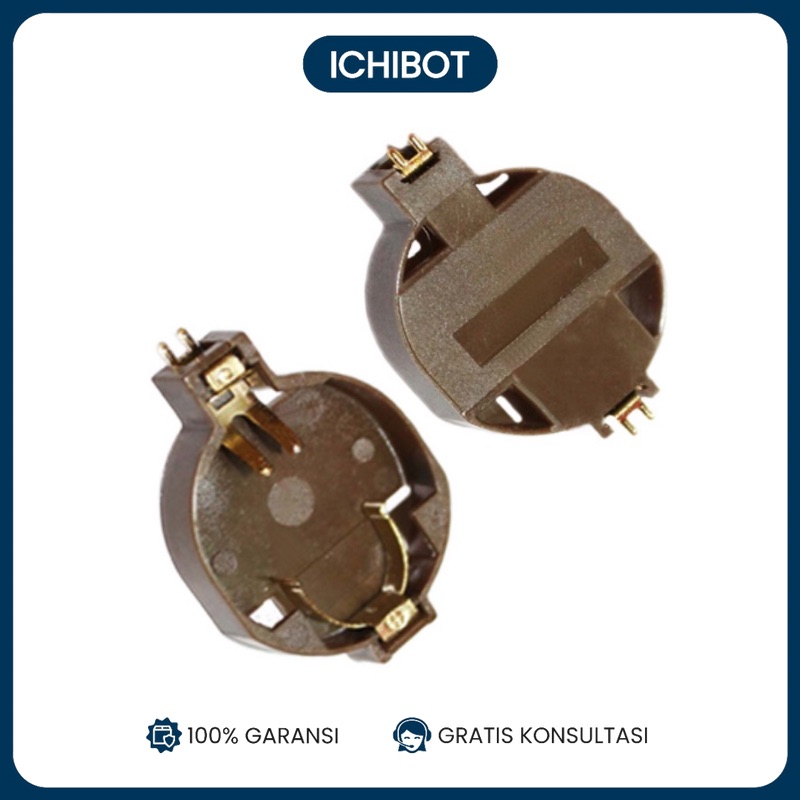

Spesifikasi Dudukan Baterai CR2032 SMD
- Model: BS-10
- Tipe Baterai: CR2032 (Button Cell)
- Tegangan: 3V
- Jenis Pemasangan: SMD (Surface Mount Device)
- Material:
- Kontak: Tembaga murni berlapis emas untuk konduktivitas tinggi dan ketahanan terhadap korosi
- Badan: Plastik tahan suhu tinggi
- Tegangan Kerja: 3V DC (sesuai dengan tegangan baterai CR2032)
- Dimensi:
- Panjang: Sesuai dengan ukuran standar baterai CR2032 (sekitar 20mm)
- Lebar: Sesuai dengan ukuran standar baterai CR2032 (sekitar 20mm)
- Tinggi: Sekitar 5mm
- Suhu Operasional: -20°C hingga +85°C
- Aplikasi:
- Perangkat elektronik portabel
- Mainan elektronik
- Alat medis
- Pengendali jarak jauh
- Proyek DIY elektronik
Diagram Pemasangan
markdown
___________
| |
| CR2032 |
| ______ |
| | | |
| |______| |
|___________|
| |
| |
+3V GND
- +3V: Koneksi ke terminal positif baterai
- GND: Koneksi ke terminal negatif baterai
Cara Pemasangan
-
Persiapan PCB:
- Pastikan PCB memiliki pad SMD yang sesuai dengan ukuran dan tata letak dudukan baterai CR2032.
-
Pemasangan Dudukan Baterai pada PCB:
- Tempatkan dudukan baterai BS-10 pada pad SMD di PCB.
- Gunakan solder paste dan reflow soldering untuk memastikan dudukan terpasang dengan aman.
-
Memasukkan Baterai:
- Masukkan baterai CR2032 ke dalam dudukan dengan memastikan polaritas yang benar (terminal positif menghadap ke atas).
Contoh Penggunaan dalam Rangkaian
Berikut adalah contoh penggunaan dudukan baterai CR2032 untuk memberikan daya ke mikrokontroler seperti Arduino.
Komponen yang Diperlukan
- Dudukan Baterai CR2032 SMD (BS-10)
- Baterai CR2032
- Mikrokontroler (misalnya Arduino)
- Breadboard dan Kabel Jumper
Diagram Koneksi
lua
Dudukan Baterai CR2032 Arduino
----------------------- -------
+3V -------------> VCC
GND -------------> GND
Program Arduino Sederhana
cpp
void setup() {
Serial.begin(9600);
}
void loop() {
Serial.println("Arduino is powered by CR2032 battery!");
delay(1000);
}
Langkah-langkah
-
Koneksi Hardware:
- Sambungkan dudukan baterai CR2032 ke Arduino sesuai dengan diagram koneksi di atas.
- Pastikan sambungan aman dan tidak ada kabel yang longgar.
-
Memasukkan Baterai:
- Masukkan baterai CR2032 ke dalam dudukan dengan memastikan polaritas yang benar.
-
Upload Program:
- Sambungkan Arduino ke komputer menggunakan kabel USB.
- Buka Arduino IDE, salin program di atas, pilih board yang sesuai, dan unggah program ke Arduino.
-
Pengujian:
- Setelah program diunggah, cabut kabel USB dan biarkan Arduino mendapatkan daya dari baterai CR2032.
- Buka Serial Monitor di Arduino IDE untuk melihat pesan yang dikirim oleh Arduino.
Tips Keselamatan
- Matikan Sumber Daya: Selalu pastikan sumber daya dimatikan sebelum melakukan instalasi atau perbaikan.
- Periksa Koneksi: Pastikan semua koneksi kabel aman dan tidak ada yang longgar.
- Hindari Kerusakan: Gunakan baterai yang sesuai untuk menghindari kerusakan pada dudukan atau perangkat elektronik.
Dengan spesifikasi dan panduan penggunaan ini, dudukan baterai CR2032 SMD (BS-10) dapat digunakan untuk berbagai aplikasi elektronik portabel dan proyek DIY dengan mudah dan aman.
