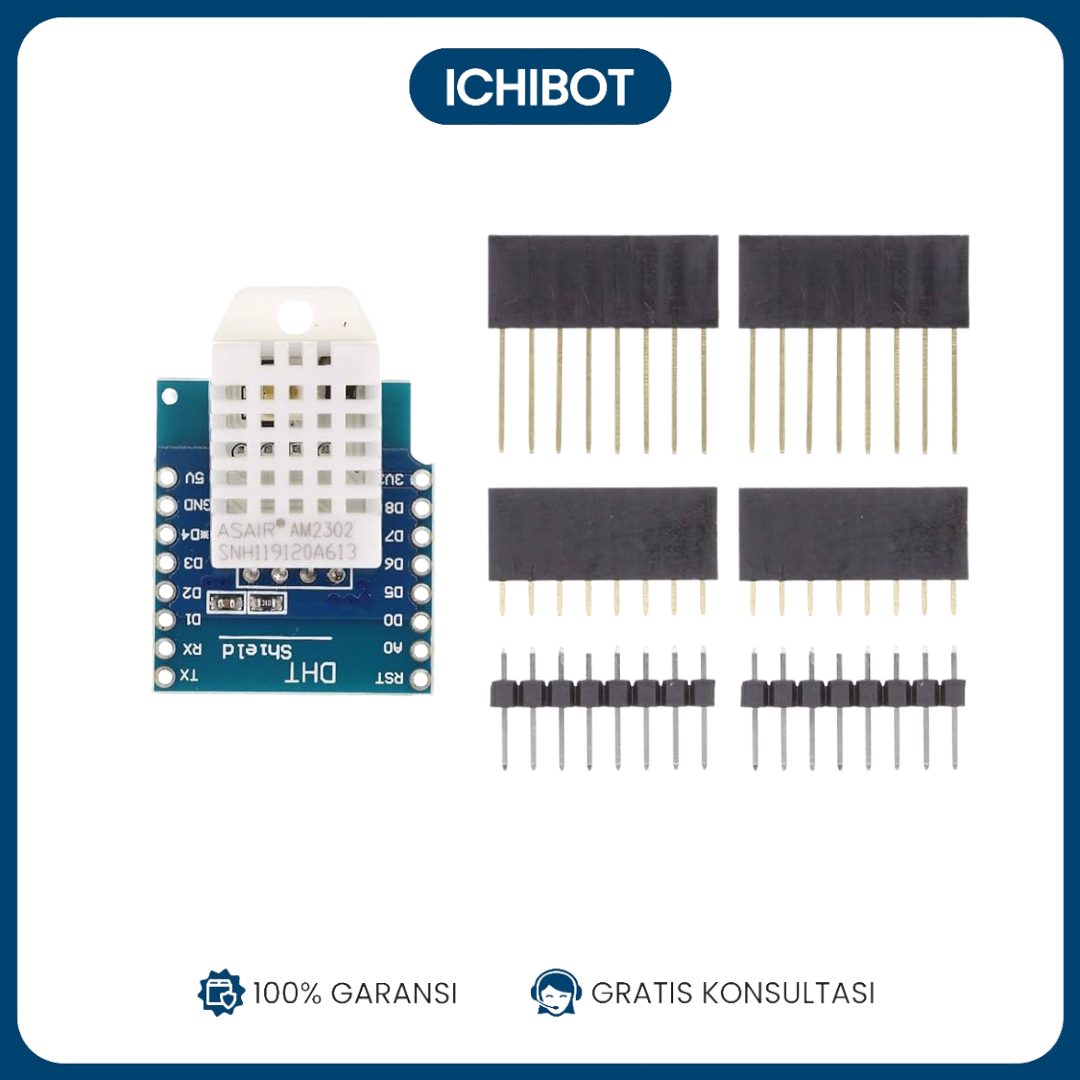

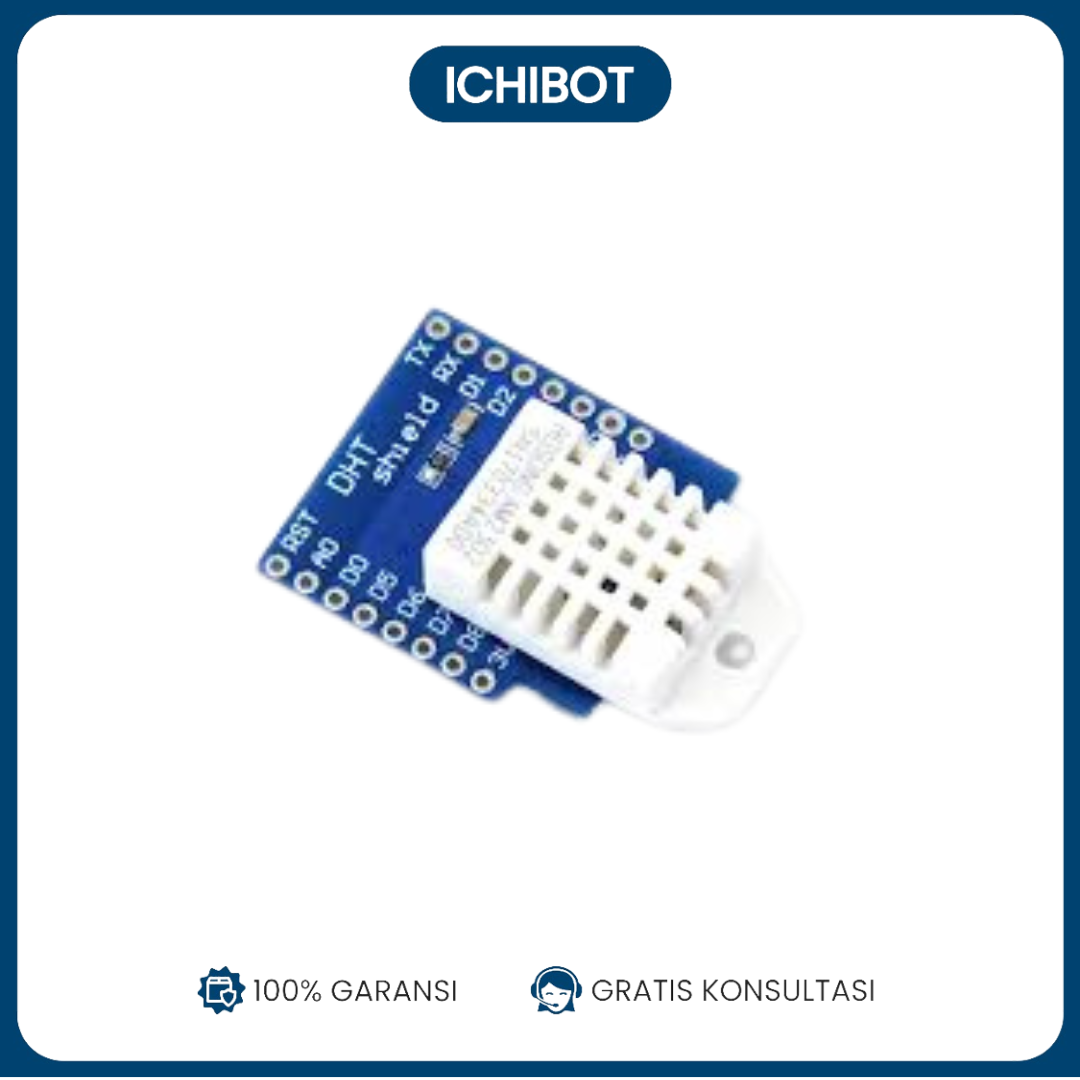

DHT Pro Shield adalah modul sensor suhu dan kelembapan digital berbasis DHT22 (juga dikenal sebagai AM2302) yang dirancang khusus untuk dipasang langsung ke board Wemos D1 Mini. Shield ini memudahkan integrasi sensor ke proyek berbasis ESP8266, tanpa perlu kabel jumper.
🌡️ Spesifikasi Sensor DHT22:
-
Tipe Sensor: Digital (single-wire serial interface)
-
Tegangan Operasi: 3.3V – 6V (kompatibel dengan D1 Mini 3.3V logic)
-
Rentang Suhu: -40°C hingga +80°C
-
Akurasi Suhu: ±0.5°C
-
Rentang Kelembapan: 0% – 100% RH
-
Akurasi Kelembapan: ±2% RH (tipikal)
-
Resolusi: 0.1 untuk suhu dan kelembapan
-
Interval Pembacaan: Minimal 2 detik sekali

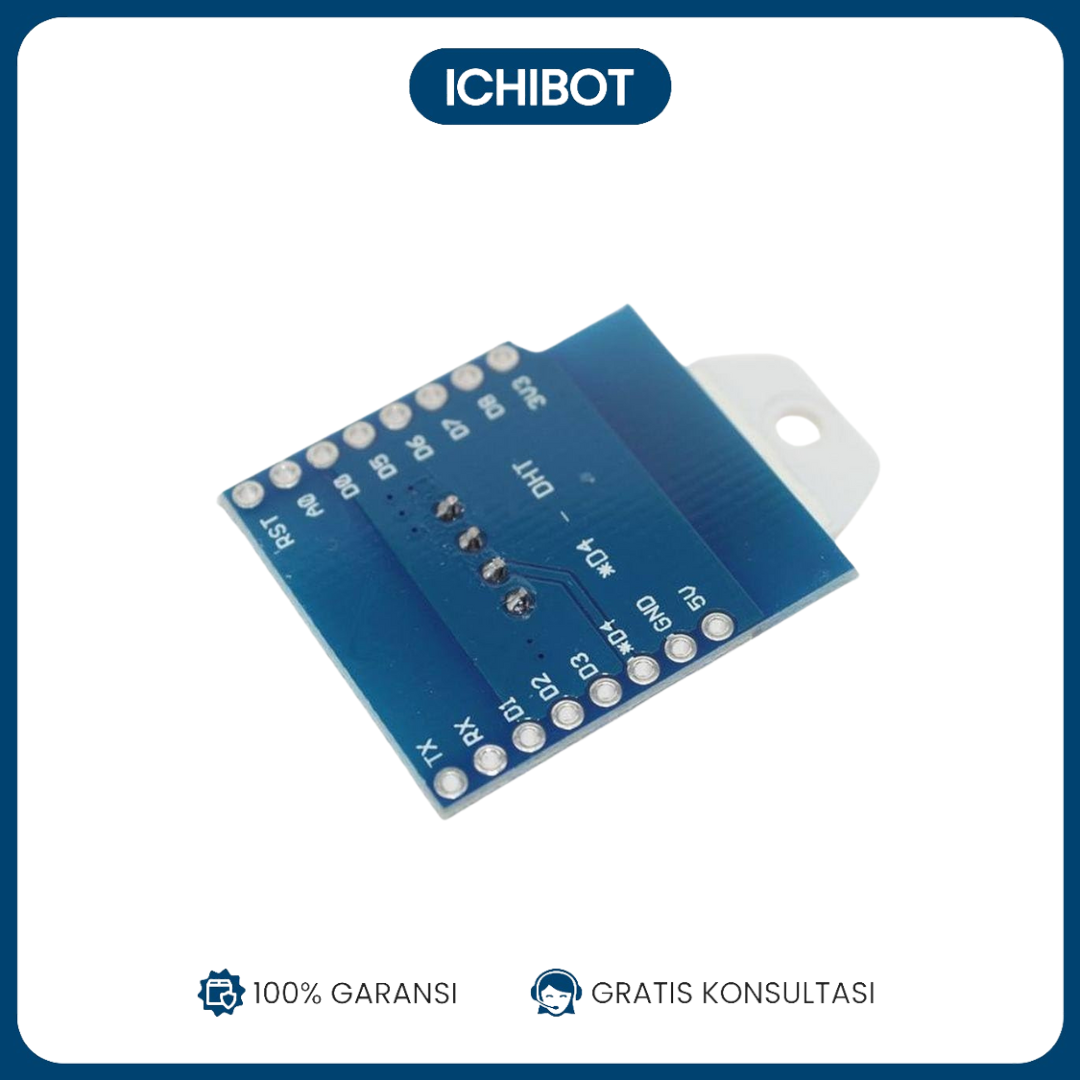

🔌 Pinout Shield:
Karena ini merupakan shield khusus D1 Mini, koneksi langsung melalui pin header:
-
Menggunakan 1-Wire digital data pin, default pada D4 (GPIO2) pada D1 Mini.
-
Power diambil langsung dari 3.3V rail D1 Mini.
-
Tidak memerlukan konverter level logika atau resistor eksternal.
⚙️ Fitur Utama:
-
Plug-and-play dengan D1 Mini
-
Sensor DHT22 yang lebih akurat dari DHT11
-
Koneksi stabil dengan antarmuka satu kabel (single-wire)
-
Cocok untuk IoT monitoring suhu dan kelembapan ruangan, greenhouse, kulkas, dan lainnya
💡 Contoh Aplikasi:
-
Sistem monitoring suhu dan kelembapan berbasis WiFi
-
Home automation berbasis IoT
-
Proyek DIY ESP8266 (Smart Room, Greenhouse)
-
Logger cuaca mini
🛠️ Library Arduino yang Kompatibel:
-
DHT sensor library by Adafruit
-
Adafruit Unified Sensor
