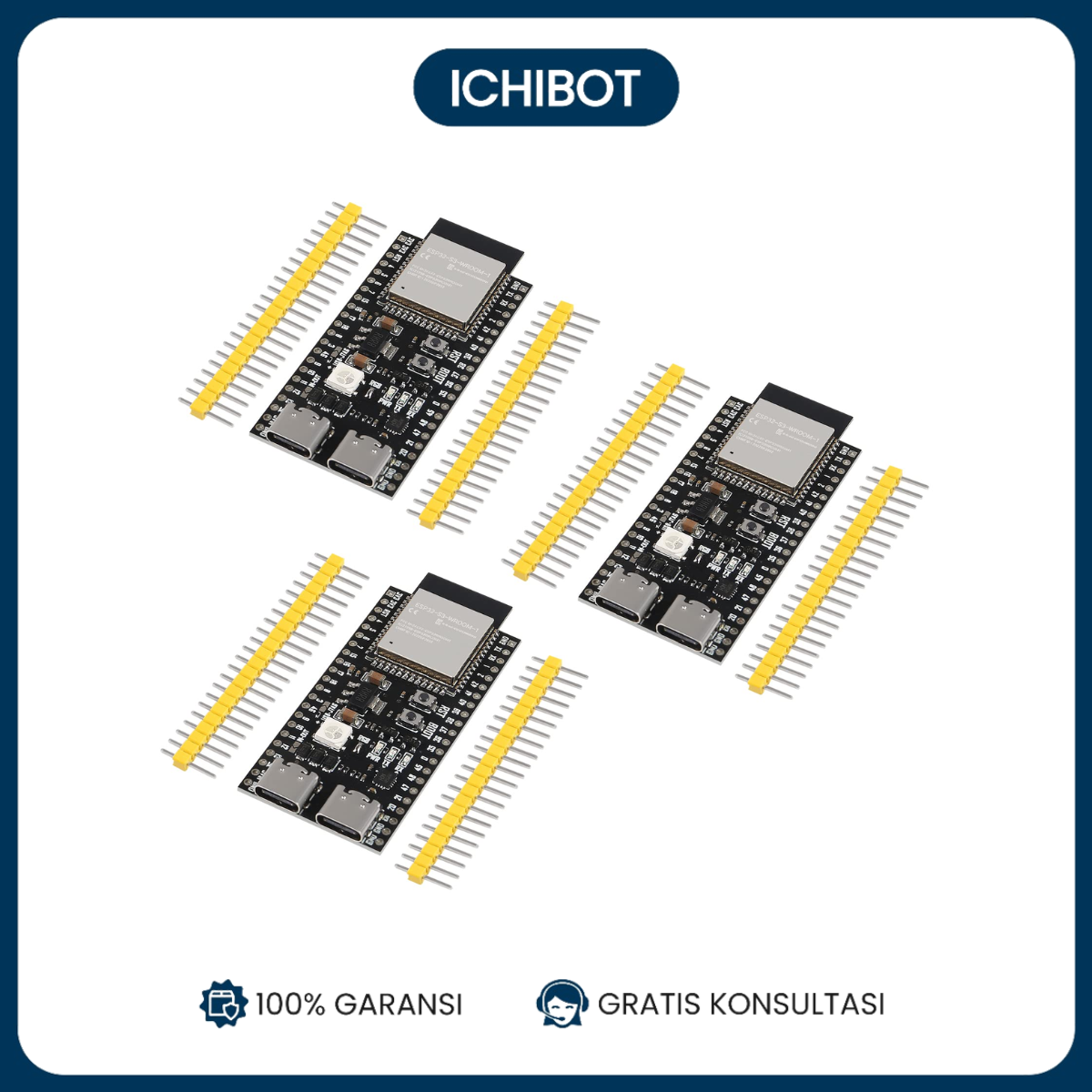

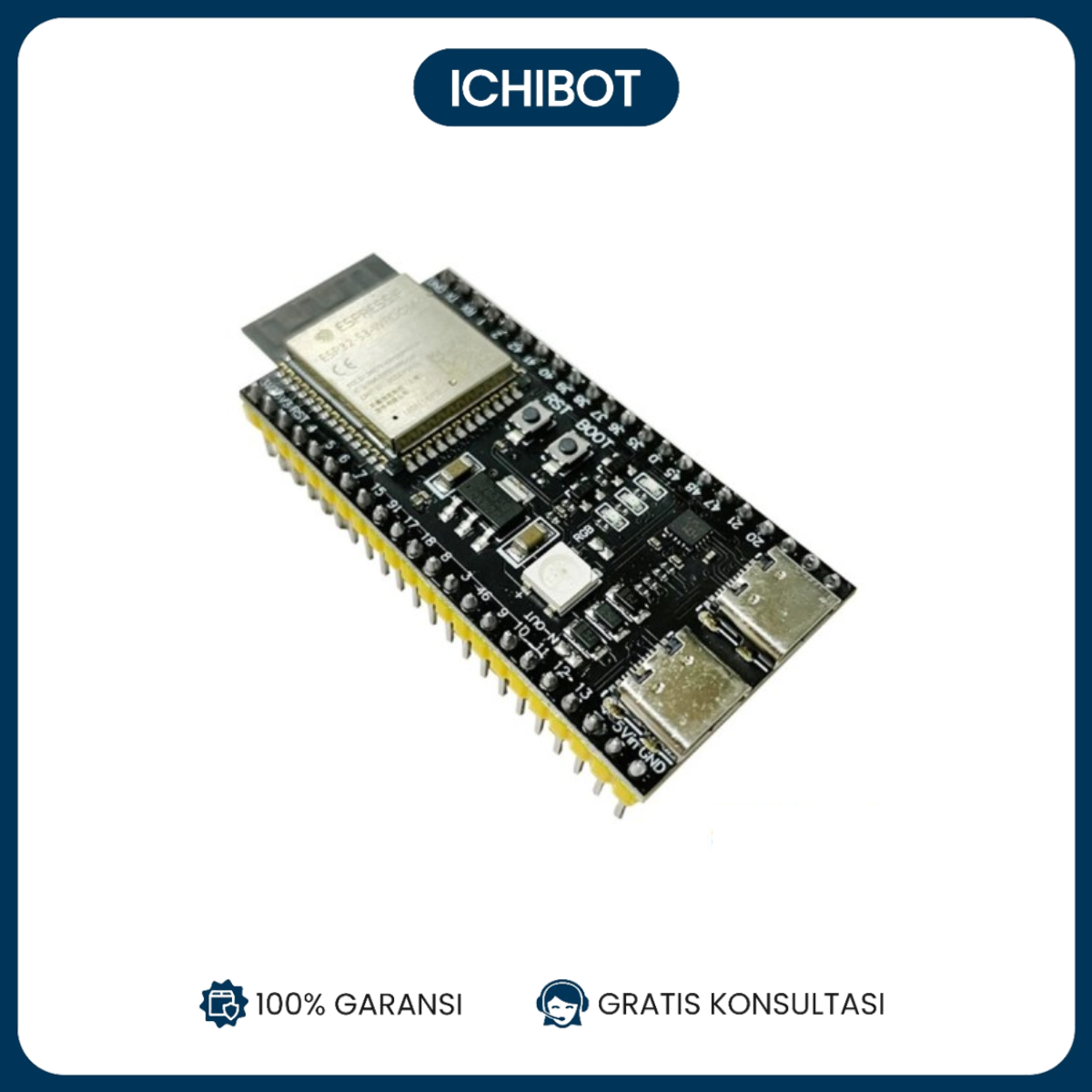

ESP32 S3 core board onboard WROOM-1-N8R2 ESP32-S3-DevKitC- 1 module development board

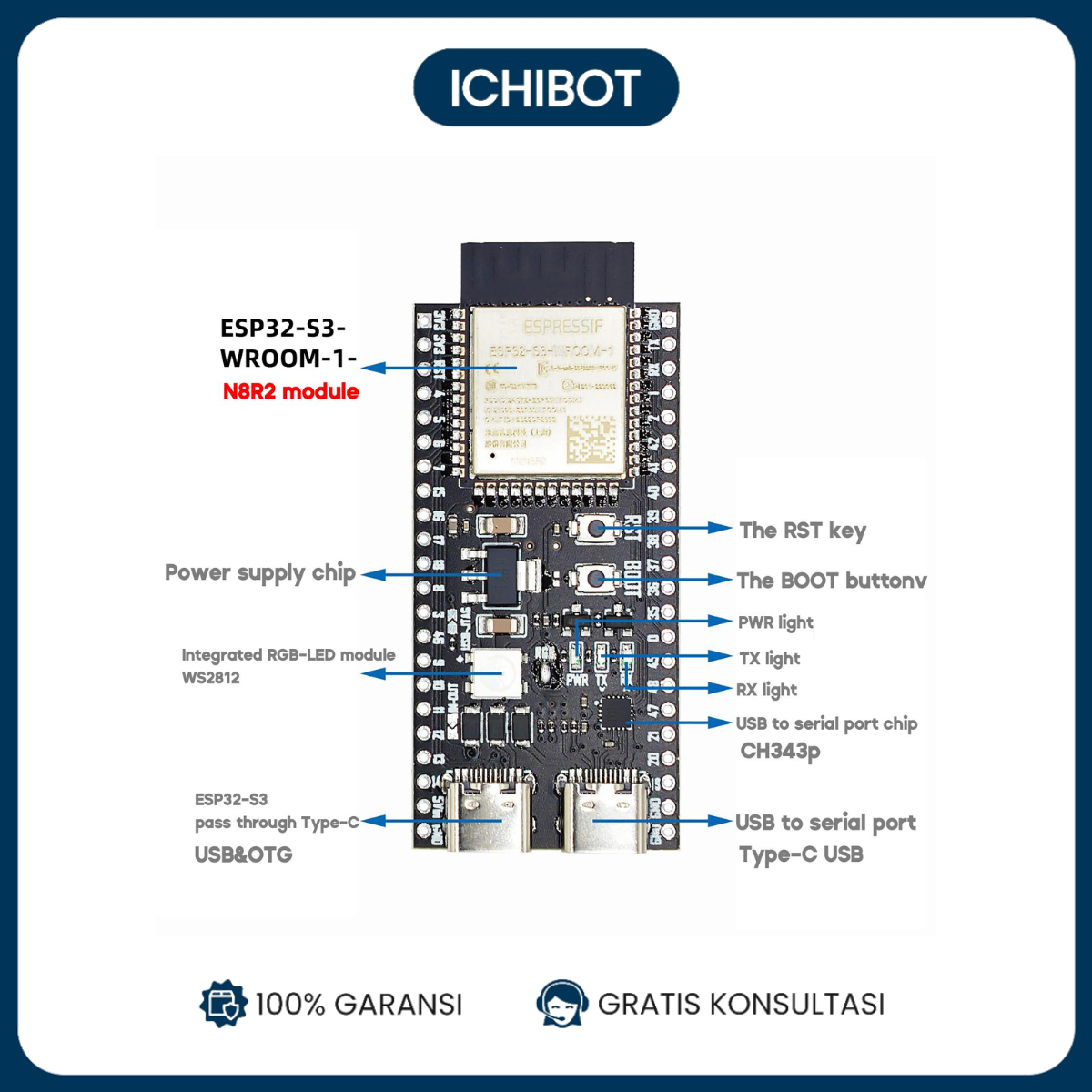

Spesifikasi ESP32-S3-DevKitC-1 dengan Modul ESP32-S3-WROOM-1-N8R2

1. Nama Produk: ESP32-S3-DevKitC-1
2. Model Modul: ESP32-S3-WROOM-1-N8R2
3. Chipset: ESP32-S3
4. Tegangan Operasional: 3.3V
5. Protokol:
   • WiFi 802.11 b/g/n
   • Bluetooth 5 (LE)
6. Memori:
   • Flash: 8 MB
   • PSRAM: 2 MB
7. Antarmuka:
   • GPIO
   • SPI
   • I2C
   • I2S
   • UART
   • ADC
   • DAC
   • PWM
8. Core: Dual-core Xtensa LX7, hingga 240 MHz
9. Fitur Tambahan:
   • USB OTG
   • AI instructions
   • Enhanced DMA capabilities
   • Low-power mode
10. Aplikasi:
    • Proyek IoT
    • Sistem tertanam
    • Aplikasi AI
    • Perangkat wearable

Fitur Utama

• Konektivitas Dual: WiFi dan Bluetooth 5 (LE) untuk aplikasi IoT yang fleksibel.
• Prosesor Kuat: Dual-core Xtensa LX7 hingga 240 MHz.
• Memori: 8 MB flash dan 2 MB PSRAM, cukup untuk aplikasi yang memerlukan penyimpanan dan pemrosesan data yang moderat.
• Antarmuka Beragam: Mendukung berbagai protokol komunikasi seperti GPIO, SPI, I2C, UART, dan lainnya.
• Fitur Tambahan: Mendukung USB OTG dan fitur AI.

Cara Menggunakan ESP32-S3-DevKitC-1

Komponen yang Diperlukan

1. ESP32-S3-DevKitC-1
2. Kabel USB (Type-C) untuk koneksi dan pemrograman
3. Breadboard dan kabel jumper untuk prototipe (opsional)
4. Komponen tambahan (sensor, LED, resistor, dll.) sesuai dengan proyek yang diinginkan

Langkah-langkah Penggunaan

1. Persiapan Software:

   • Unduh dan instal Arduino IDE dari situs resmi Arduino.
   • Tambahkan ESP32 board ke Arduino IDE melalui Preferences > Additional Board Manager URLs. Masukkan URL berikut:
     bash

     Copy code

     https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json

   • Buka Board Manager dan cari “ESP32” kemudian instal ESP32 by Espressif Systems.

2. Koneksi Hardware:

   • Hubungkan ESP32-S3-DevKitC-1 ke komputer menggunakan kabel USB Type-C.
   • Pastikan driver USB to UART sudah terinstal.

3. Pemrograman:

   • Buka Arduino IDE dan pilih board ESP32S3 Dev Module dari Tools > Board.
   • Pilih port yang sesuai dari Tools > Port.
   • Tulis atau unduh kode contoh, seperti blink LED, untuk menguji board.

   Contoh kode untuk blink LED:

   cpp

   Copy code

   void setup() {
   pinMode(2, OUTPUT); // Set GPIO 2 sebagai output (terhubung ke built-in LED)
   }

   void loop() {
digitalWrite(2, HIGH); // Nyalakan LED
delay(1000); // Tunggu 1 detik
digitalWrite(2, LOW); // Matikan LED
delay(1000); // Tunggu 1 detik
}


4. Unggah Program:

   • Klik tombol Upload di Arduino IDE untuk mengunggah program ke ESP32-S3.
   • Tunggu hingga proses kompilasi dan unggah selesai.

5. Pengujian:

   • Setelah program diunggah, LED di GPIO 2 seharusnya berkedip sesuai dengan kode.

Tips Penggunaan

• Penggunaan Breadboard: Gunakan breadboard untuk mempermudah prototipe dan pengujian rangkaian.
• Monitor Serial: Gunakan Monitor Serial di Arduino IDE untuk debugging dan melihat output dari board.
• Konektivitas WiFi dan Bluetooth: Cobalah proyek yang menggunakan konektivitas WiFi seperti server web sederhana atau client MQTT, dan aplikasi Bluetooth LE untuk komunikasi nirkabel jarak pendek.
