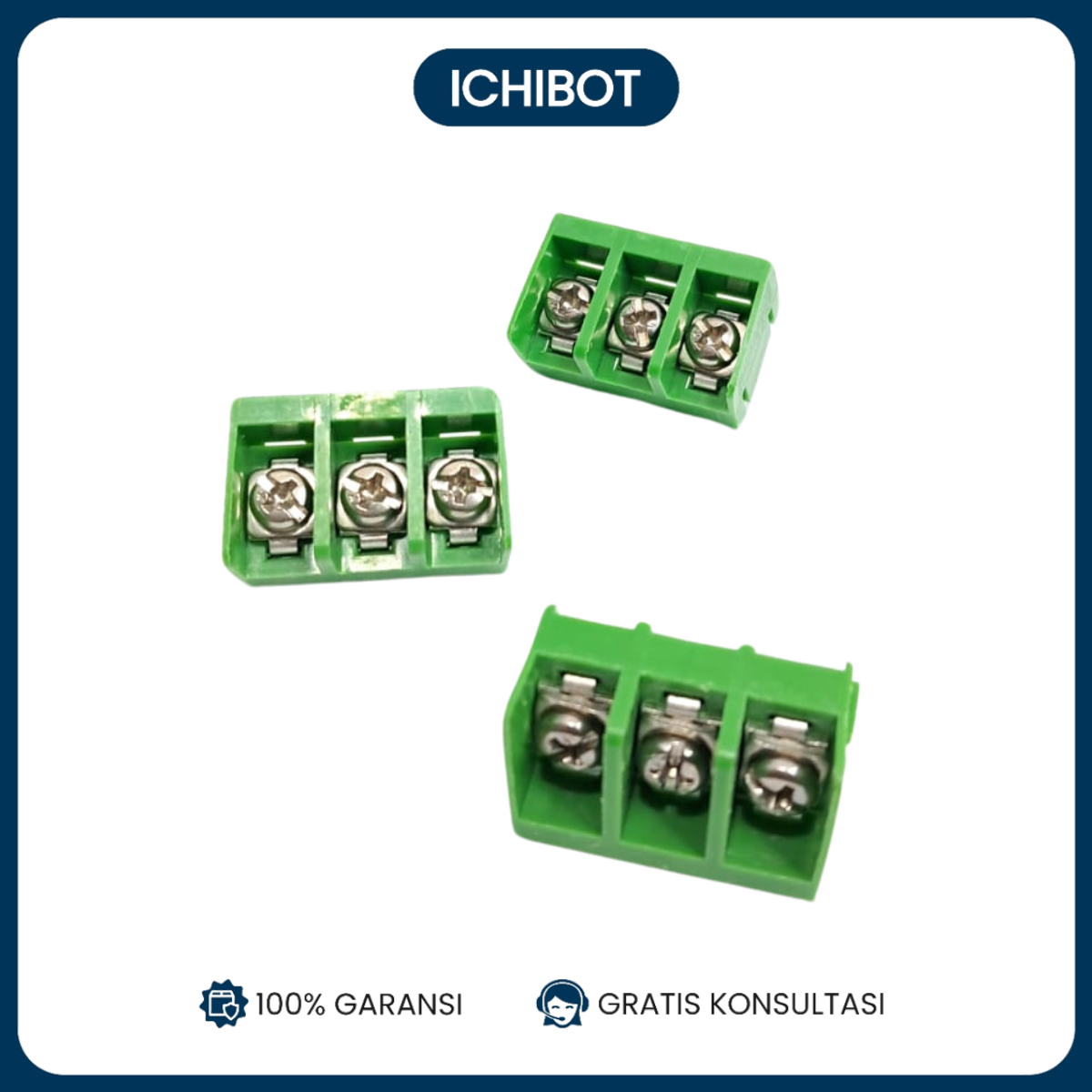

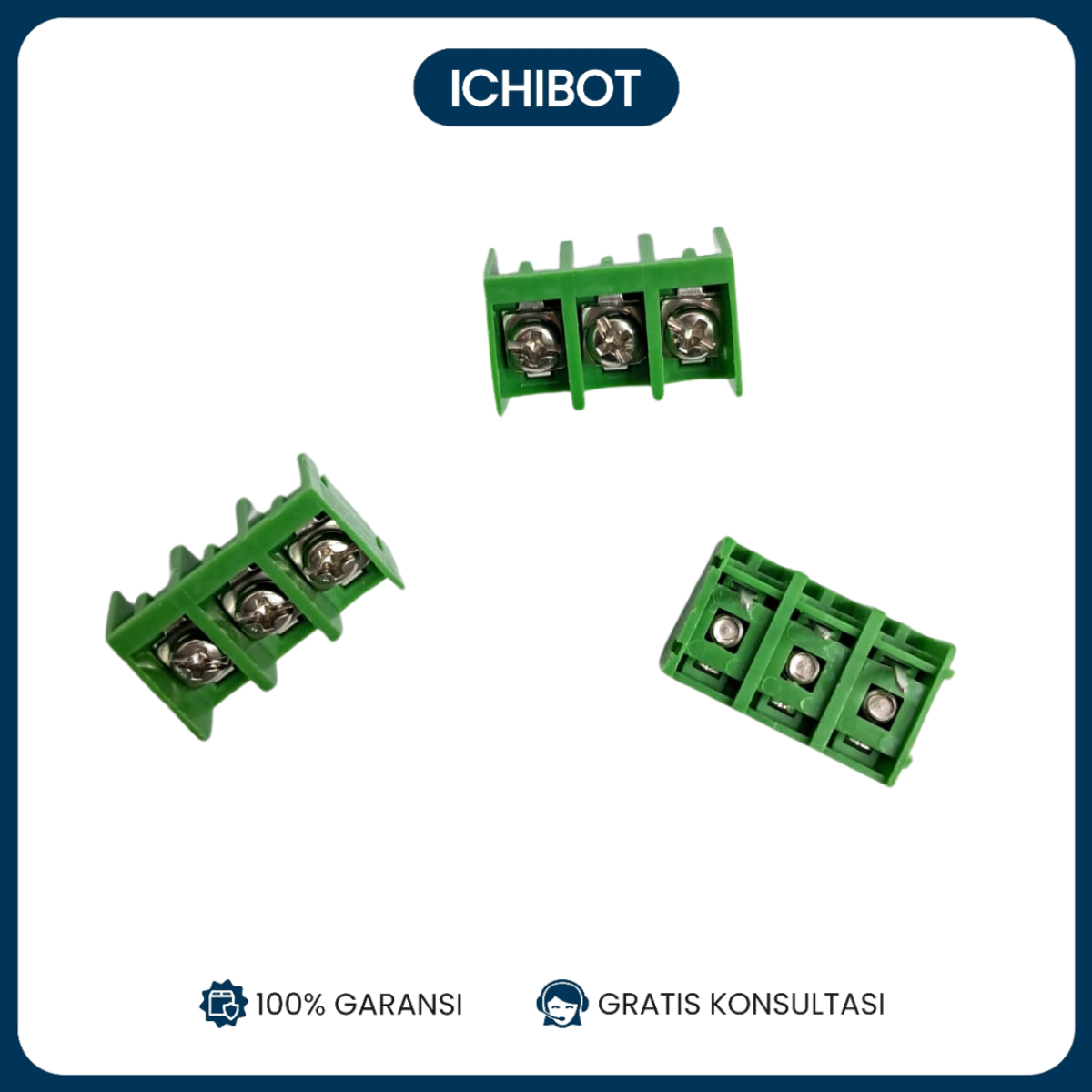

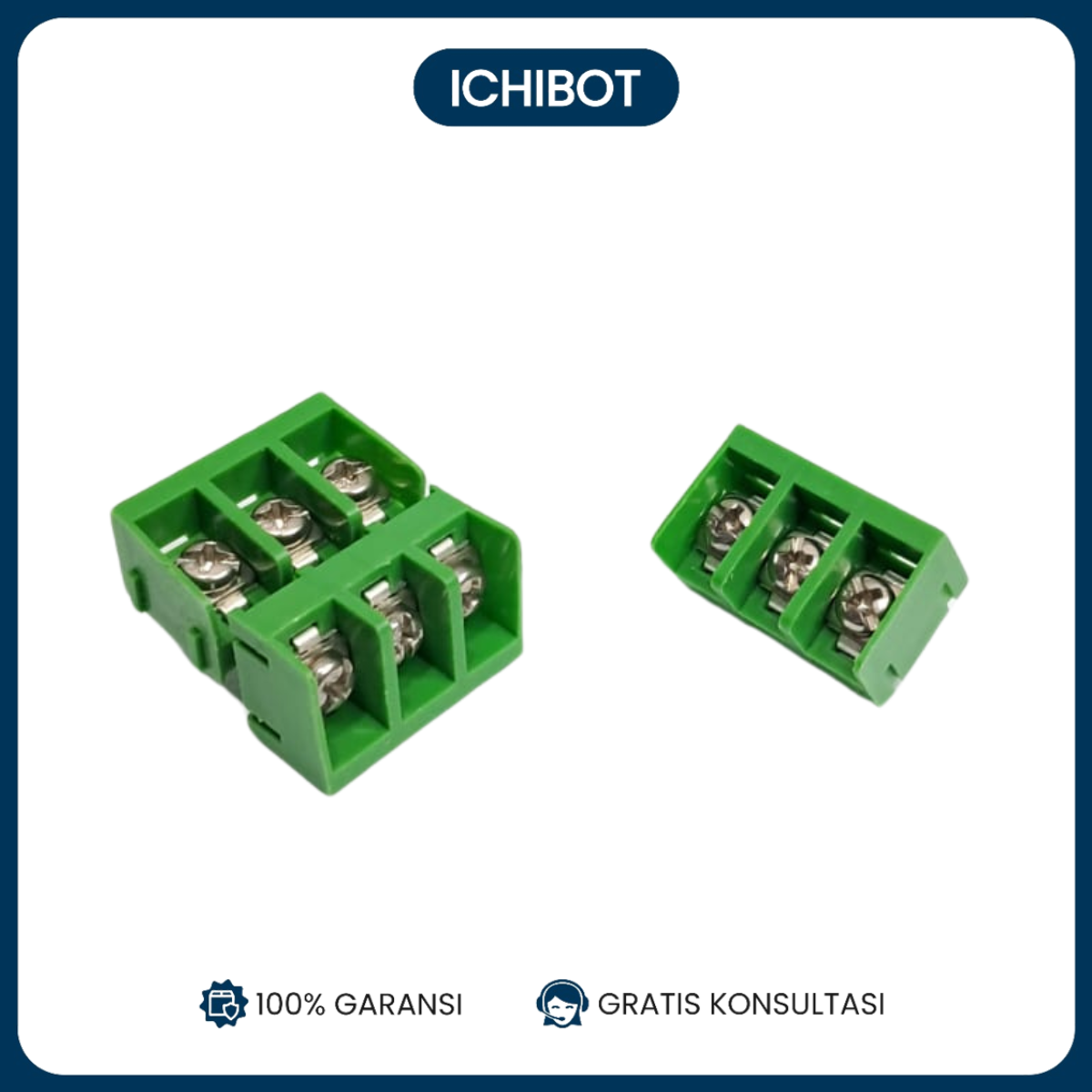

KF9500 Terminal Block Fence Pitch 9.5mm 3P – Hijau

pesifikasi Terminal Block KF9500 Fence Pitch 9.5mm 3P – Hijau

1. Nama Produk: Terminal Block KF9500
2. Pitch: 9.5mm
3. Jumlah Pin: 3 Pin (3P)
4. Warna: Hijau
5. Material:
   • Housing: Plastik tahan api
   • Kontak: Tembaga dengan pelapisan nikel
6. Arus Maksimal: 15A
7. Tegangan Maksimal: 300V AC
8. Suhu Operasional: -40°C hingga 105°C
9. Tipe Koneksi: Screw terminal (sekrup)
10. Aplikasi:
    • Sambungan kabel listrik
    • Proyek DIY elektronik
    • Sistem kontrol industri
    • Rangkaian daya

Fitur Utama

• Pitch 9.5mm: Jarak antar pin sebesar 9.5mm memungkinkan sambungan kabel yang lebih besar dan arus yang lebih tinggi.
• Desain 3 Pin: Terminal block dengan 3 pin, ideal untuk sambungan yang lebih kompleks.
• Material Tahan Api: Housing plastik tahan api untuk keamanan tambahan.
• Koneksi Sekrup: Memungkinkan koneksi kabel yang kuat dan andal dengan sekrup.

Cara Menggunakan Terminal Block KF9500 Fence Pitch 9.5mm 3P

Komponen yang Diperlukan

1. Terminal Block KF9500
2. Kabel listrik
3. Obeng kecil
4. PCB (jika diperlukan)

Langkah-langkah Pemasangan

1. Persiapan Komponen:

   • Siapkan terminal block, kabel listrik, obeng kecil, dan PCB (jika menggunakan).

2. Koneksi Kabel ke Terminal Block:

   • Longgarkan sekrup pada terminal block menggunakan obeng kecil.
   • Masukkan ujung kabel ke dalam lubang yang sesuai pada terminal block.
   • Kencangkan sekrup untuk mengamankan kabel di tempatnya.
   • Pastikan sambungan kuat dan tidak ada kabel yang longgar.

3. Pemasangan ke PCB (jika menggunakan):

   • Tempatkan terminal block pada PCB sesuai dengan layout yang telah dirancang.
   • Solder pin terminal block ke pad pada PCB.
   • Pastikan sambungan solder kuat dan tidak ada hubungan pendek.

4. Pengujian Koneksi:

   • Periksa sambungan kabel untuk memastikan tidak ada kabel yang longgar.
   • Gunakan multimeter untuk memeriksa kontinuitas dan memastikan koneksi yang baik.

Tips Penggunaan

• Koneksi yang Kuat: Pastikan semua sekrup dikencangkan dengan baik untuk menghindari kabel terlepas selama operasi.
• Pemotongan Kabel yang Tepat: Potong ujung kabel dengan rapi dan pastikan tidak ada serabut kabel yang terlepas untuk koneksi yang lebih baik.
• Penggunaan yang Sesuai: Gunakan terminal block sesuai dengan spesifikasi arus dan tegangan untuk memastikan kinerja yang optimal.
