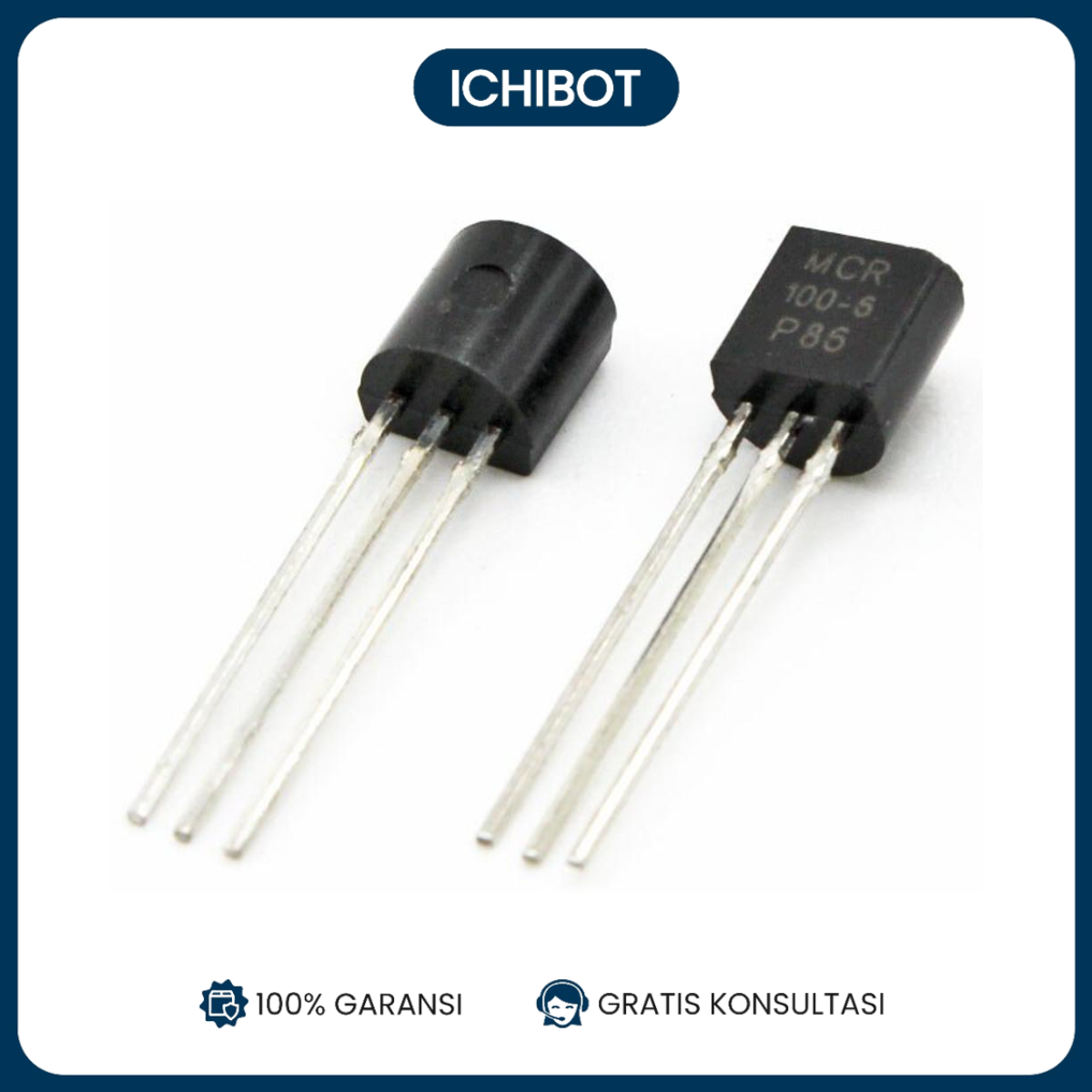

Spesifikasi MCR100-8 600V 8A Unidirectional Thyristor (SCR) Transistor
- Tipe Komponen: Thyristor (SCR – Silicon Controlled Rectifier)
- Model: MCR100-8
- Tegangan Maksimum (V_DRM/V_RRM): 600V
- Arus Maksimum (I_T(RMS)): 8A
- Arus Holding (I_H): 5mA (maksimum)
- Tegangan Gate Trigger (V_GT): 1.5V (maksimum)
- Arus Gate Trigger (I_GT): 200µA (maksimum)
- Tegangan Off-State (V_DV/DT): 10V/µs
- Waktu Turn-On (t_q): 2µs
- Kemasan: TO-92
- Polaritas: Unidirectional
- Suhu Operasional: -40°C hingga +110°C
- Resistansi Thermal (R_θJC): 20°C/W
- Aplikasi:
- Kontrol daya AC
- Pengaturan lampu dan kecepatan motor
- Pengendali pemanas
- Saklar elektronik
- Keuntungan:
- Mampu menangani arus tinggi
- Tegangan kerja tinggi
- Kemasan TO-92 yang kecil dan mudah dipasang
Diagram Pin (TO-92 Package)
____
| |
| |
| |
__|____|__
| 1 2 3 |
|__________|
- Pin 1: Gate (G)
- Pin 2: Anode (A)
- Pin 3: Cathode (K)
Contoh Penggunaan dalam Rangkaian
Berikut adalah contoh rangkaian dasar untuk mengendalikan lampu AC menggunakan SCR MCR100-8 dan Arduino.
Koneksi Rangkaian
-
SCR MCR100-8:
- Anode (Pin 2) -> Terminal positif beban (lampu)
- Cathode (Pin 3) -> Neutral (N)
- Gate (Pin 1) -> Arduino digital pin 9 melalui resistor 330Ω
-
Arduino:
- Pin digital 9 -> Resistor 330Ω -> Gate (Pin 1) SCR
- GND -> Common ground
-
Sumber AC:
- Live (L) -> Terminal negatif beban (lampu)
Skema Rangkaian
AC Supply
Live (L) ------------+--------------+
( )
( ) Lampu
( )
Neutral (N) ---------+---- SCR -------+
| Anode
__|__
| |
| SCR |
| |
|_____|
|
GND
Arduino Pin 9 ---- 330Ω ---- Gate
Program Arduino
const int gatePin = 9;
void setup() {
pinMode(gatePin, OUTPUT);
Serial.begin(9600);
}
void loop() {
digitalWrite(gatePin, HIGH); // Men-trigger SCR untuk menghidupkan lampu
delay(1000); // Lampu menyala selama 1 detik
digitalWrite(gatePin, LOW); // Mematikan gate SCR (SCR tetap menyala)
delay(1000); // Tunggu 1 detik sebelum siklus berikutnya
}
Langkah-langkah
- Rangkai Komponen: Sambungkan komponen sesuai dengan skema rangkaian di atas.
- Upload Program: Unggah program ke Arduino menggunakan Arduino IDE.
- Pengujian: Nyalakan rangkaian dan amati apakah lampu menyala dan mati sesuai dengan program yang diunggah.
