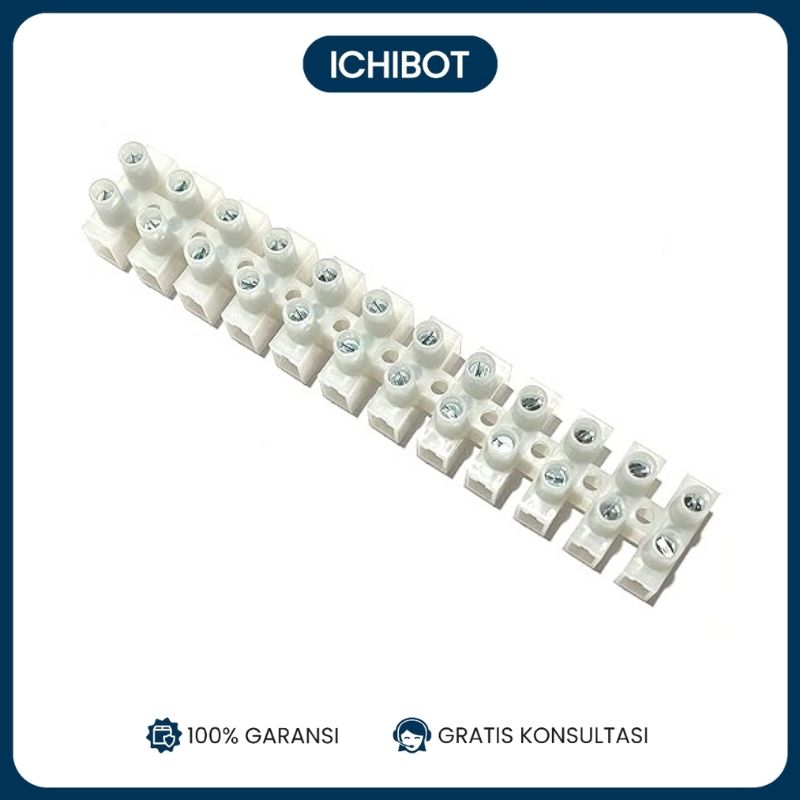

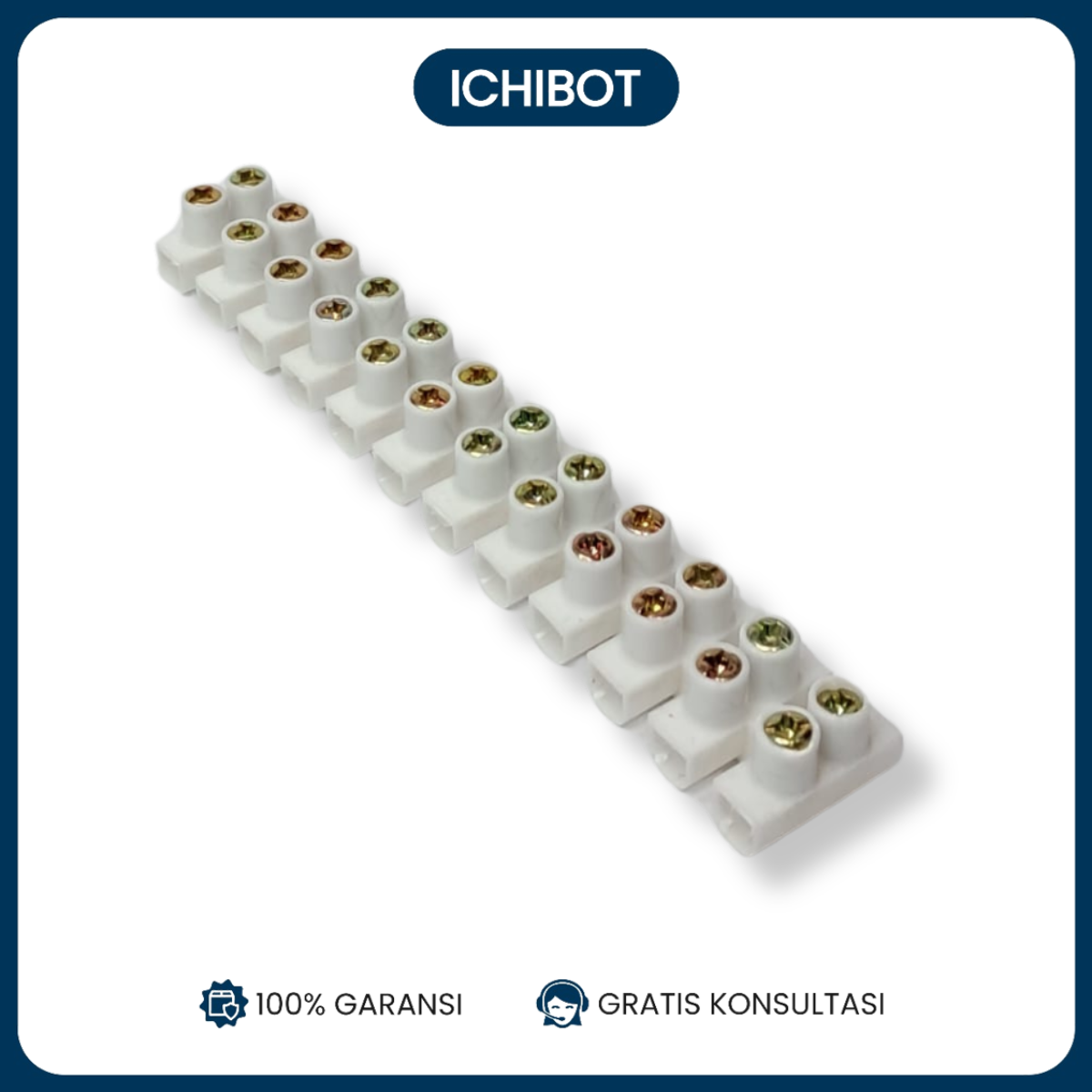

Spesifikasi PCV Terminal Block 12 Position Wire Connector
- Model: PCV Terminal Block 12 Position
- Tipe Konektor: Terminal Block
- Jumlah Posisi: 12 posisi
- Arus Maksimum: 20A
- Tegangan Operasional: Hingga 600V
- Bahan:
- Terminal: Tembaga berlapis nikel atau timah untuk konduktivitas tinggi dan ketahanan terhadap korosi
- Badan: Plastik tahan api (Flame Retardant)
- Ukuran Kabel yang Kompatibel: 22-10 AWG (American Wire Gauge)
- Fitur:
- Isolasi tahan api
- Mudah dipasang dan dilepas
- Koneksi yang kuat dan andal
- Dimensi: Bervariasi sesuai model spesifik, umumnya sekitar 100mm x 15mm x 20mm
- Aplikasi:
- Instalasi listrik umum
- Papan distribusi daya
- Proyek DIY elektronik
- Aplikasi industri
Diagram Koneksi dan Penggunaan
Berikut adalah cara menggunakan PCV Terminal Block 12 Position untuk menghubungkan beberapa kabel dalam instalasi listrik.
Komponen yang Diperlukan
- PCV Terminal Block 12 Position
- Kabel listrik (22-10 AWG)
- Obeng kecil
Langkah-langkah Koneksi
-
Persiapan Kabel:
- Potong kabel sesuai panjang yang dibutuhkan.
- Kupas isolasi kabel sekitar 5-7mm dari ujungnya untuk mengekspos konduktor tembaga.
-
Membuka Sekrup Terminal:
- Gunakan obeng kecil untuk membuka sekrup pada setiap posisi terminal yang akan digunakan.
-
Memasukkan Kabel ke Terminal:
- Masukkan ujung kabel yang sudah dikupas ke dalam lubang terminal.
- Pastikan konduktor tembaga masuk sepenuhnya dan tidak ada serabut kabel yang terurai di luar terminal.
-
Mengencangkan Sekrup Terminal:
- Gunakan obeng untuk mengencangkan sekrup pada terminal.
- Pastikan sekrup cukup kencang untuk memastikan koneksi yang kuat namun tidak terlalu kencang sehingga merusak konduktor.
-
Mengulangi untuk Semua Koneksi:
- Ulangi langkah 2 hingga 4 untuk semua kabel yang akan dihubungkan.
Contoh Penggunaan dalam Proyek
Berikut adalah contoh penggunaan PCV Terminal Block 12 Position dalam proyek distribusi daya sederhana.
Diagram Koneksi
rust
Sumber Daya Terminal Block (12 Posisi) Beban
-------- --------------------------- -----
+ --------------------->| 1 | 2 | 3 | 4 | ... | 12 |----------> +
- --------------------->| 1 | 2 | 3 | 4 | ... | 12 |----------> -
Langkah-langkah
-
Koneksi Sumber Daya ke Terminal Block:
- Sambungkan kabel positif (+) dari sumber daya ke posisi terminal 1.
- Sambungkan kabel negatif (-) dari sumber daya ke posisi terminal 2.
-
Koneksi Beban ke Terminal Block:
- Sambungkan kabel positif (+) dari beban ke posisi terminal 3 (atau posisi lain yang diinginkan).
- Sambungkan kabel negatif (-) dari beban ke posisi terminal 4 (atau posisi lain yang diinginkan).
Tips Keselamatan
- Matikan Sumber Daya: Pastikan sumber daya dimatikan sebelum melakukan instalasi atau perbaikan untuk menghindari risiko sengatan listrik.
- Periksa Koneksi: Pastikan semua koneksi kabel aman dan tidak ada yang longgar.
- Gunakan Kabel yang Sesuai: Gunakan ukuran kabel yang sesuai dengan spesifikasi terminal block untuk menghindari overheating dan memastikan koneksi yang aman.
Dengan spesifikasi dan panduan penggunaan ini, PCV Terminal Block 12 Position dapat digunakan untuk berbagai aplikasi listrik dan elektronik, memberikan koneksi yang aman, andal, dan tahan lama.
