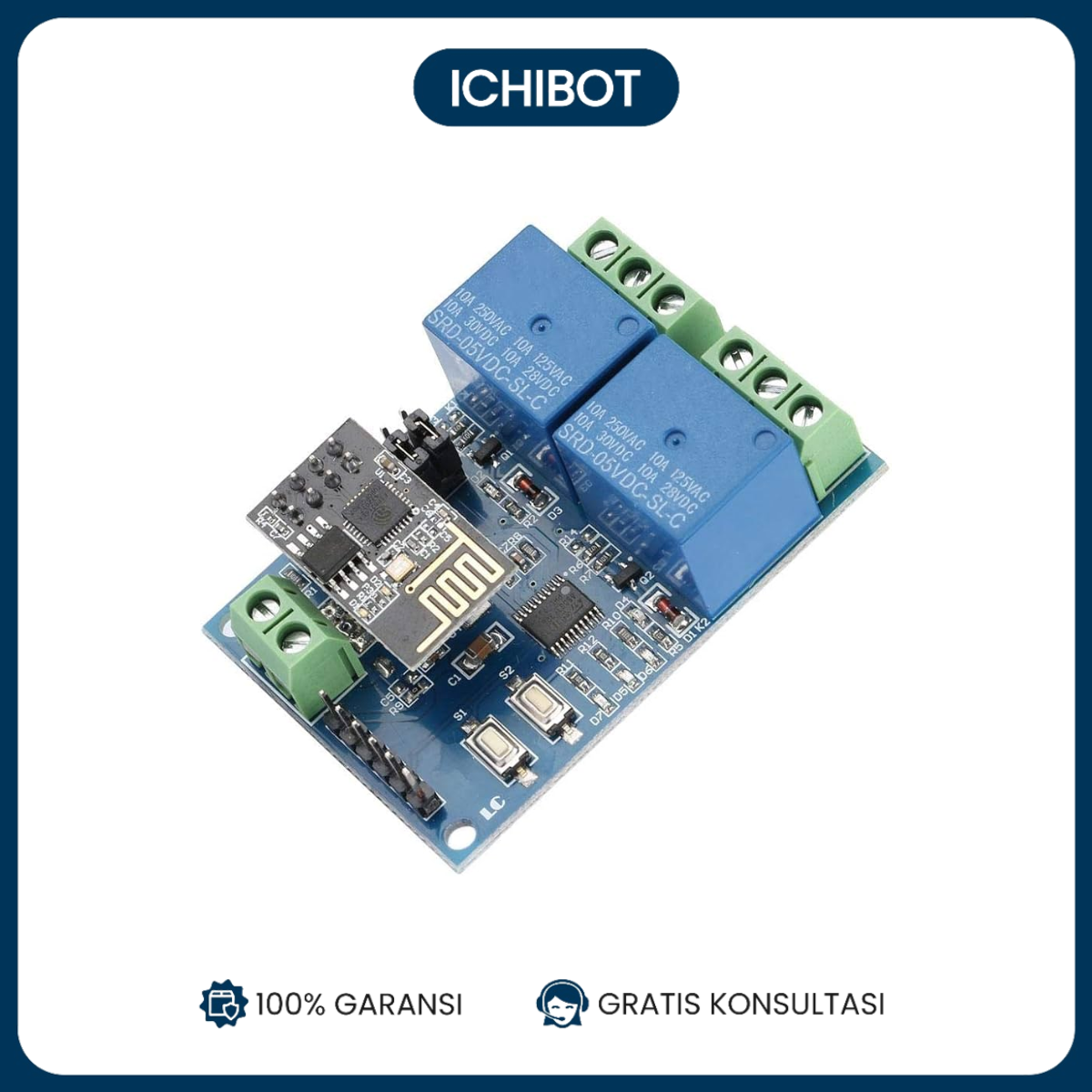

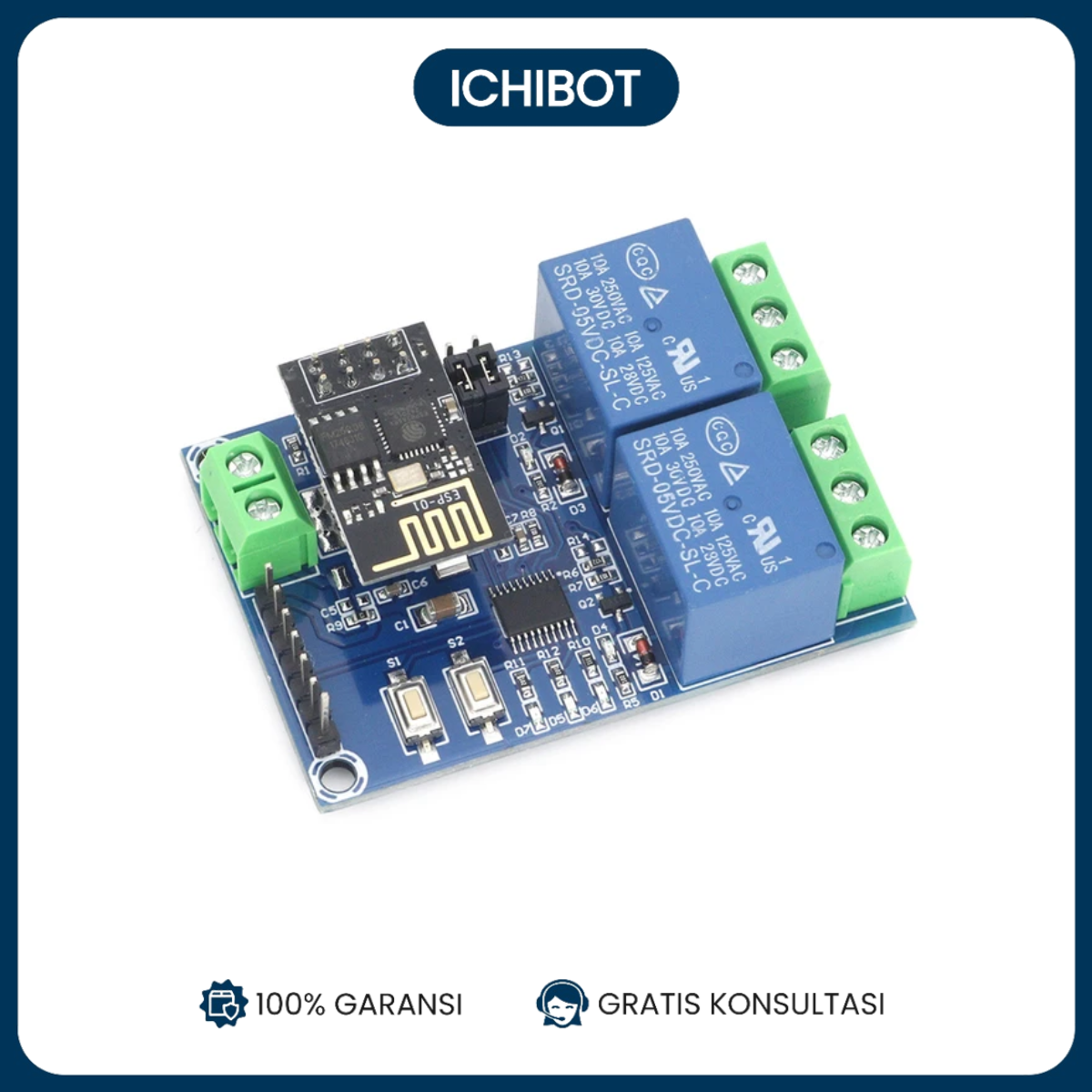

Relay 5V ESP8266 2 Channel Dual WiFi Relay/IoT/Smart Home/Mobile APP Remote Control Switch

Spesifikasi Relay 5V ESP8266 2 Channel Dual WiFi

1. Nama Produk: Relay 5V ESP8266 2 Channel Dual WiFi
2. Tipe: Relay Module
3. Jumlah Channel: 2
4. Tegangan Operasional: 5V DC
5. Komponen Utama: ESP8266 WiFi module
6. Antarmuka Komunikasi: WiFi
7. Aplikasi:
   • IoT (Internet of Things)
   • Sistem rumah pintar (Smart Home)
   • Kontrol jarak jauh melalui aplikasi mobile
   • Otomatisasi rumah

Fitur Utama

• Konektivitas WiFi: Modul ESP8266 memungkinkan kontrol jarak jauh melalui jaringan WiFi.
• Dual Channel: Mendukung dua relay yang dapat dikontrol secara independen.
• Aplikasi Mobile: Dapat dikontrol melalui aplikasi mobile untuk perangkat Android dan iOS.
• Otomatisasi Rumah: Ideal untuk aplikasi otomatisasi rumah seperti kontrol lampu, peralatan, dan perangkat elektronik lainnya.

Cara Menggunakan Relay 5V ESP8266 2 Channel

Komponen yang Diperlukan

1. Relay 5V ESP8266 2 Channel Dual WiFi Module
2. Sumber daya 5V DC
3. Beban (seperti lampu, kipas, perangkat elektronik lainnya)
4. Aplikasi mobile untuk kontrol (misalnya, Blynk, Home Assistant, atau aplikasi khusus lainnya)

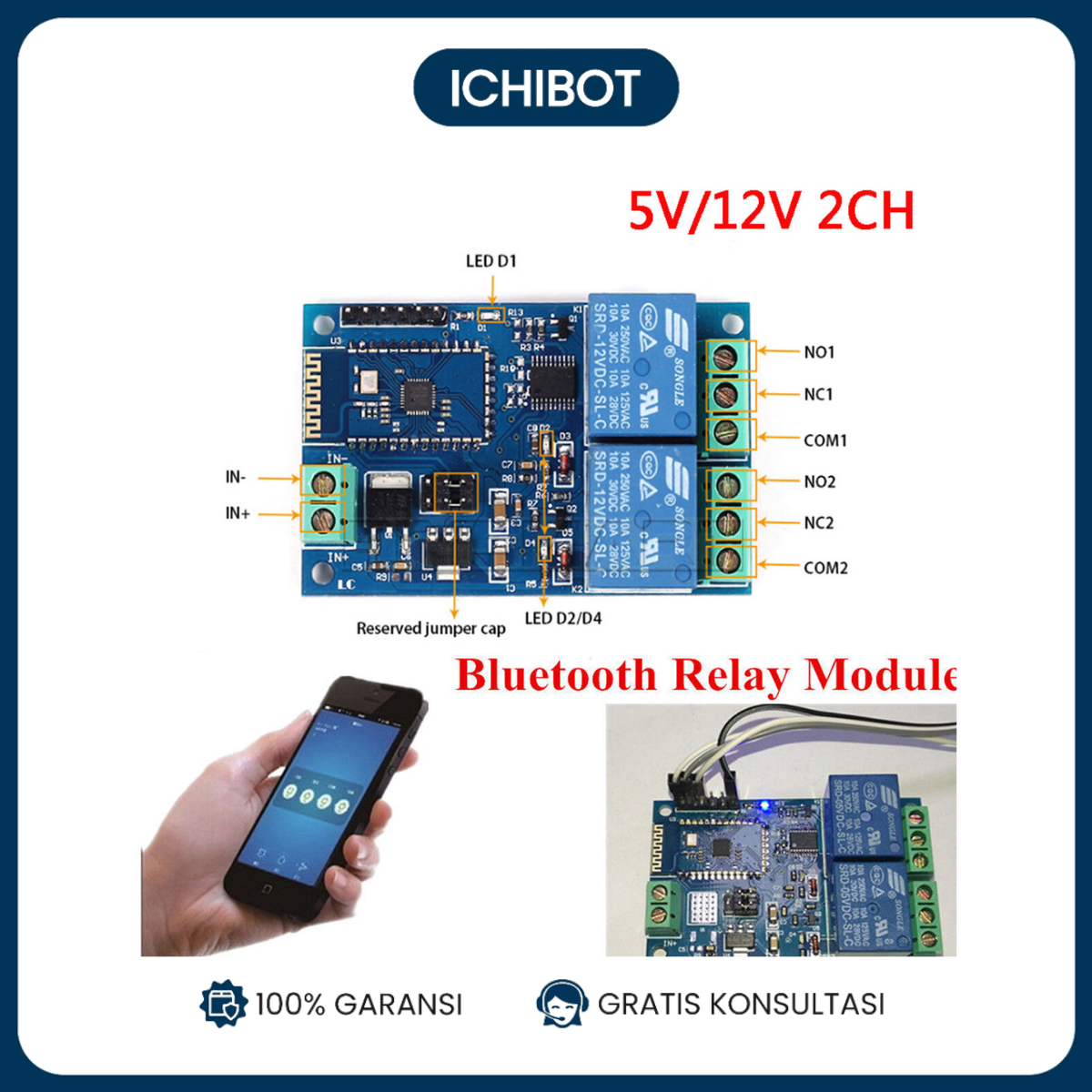

Diagram Koneksi

Langkah-langkah Penggunaan

1. Persiapan Komponen:

   • Siapkan modul relay, sumber daya 5V DC, dan perangkat yang akan dikontrol.
   • Pastikan semua komponen dalam kondisi baik.

2. Koneksi Hardware:

   • Hubungkan pin VCC modul relay ke pin +5V pada sumber daya.
   • Hubungkan pin GND modul relay ke pin GND pada sumber daya.
   • Hubungkan perangkat yang akan dikontrol ke terminal relay NO (Normally Open) dan COM (Common).

3. Konfigurasi WiFi dan Aplikasi Mobile:

   • Pasang aplikasi mobile yang akan digunakan untuk kontrol (misalnya, Blynk).
   • Buat akun dan proyek baru di aplikasi tersebut.
   • Tambahkan widget untuk relay dan atur pin sesuai dengan konfigurasi ESP8266.
   • Catat SSID dan kata sandi WiFi yang akan digunakan untuk menghubungkan modul.

4. Pemrograman ESP8266:

   • Buka Arduino IDE dan tambahkan dukungan untuk ESP8266. Tambahkan URL berikut ke Preferences > Additional Board Manager URLs:
     bash

     Copy code

     http://arduino.esp8266.com/stable/package_esp8266com_index.json

   • Buka Board Manager dan instal “ESP8266 by ESP8266 Community”.
   • Pilih board “NodeMCU 1.0 (ESP-12E Module)” atau board ESP8266 yang sesuai dari Tools > Board.
   • Tulis atau unduh kode untuk menghubungkan ESP8266 ke WiFi dan kontrol relay melalui aplikasi mobile.

   Contoh kode untuk menggunakan Blynk:

   cpp

   Copy code

   #define BLYNK_PRINT Serial
   #include <ESP8266WiFi.h>
   #include <BlynkSimpleEsp8266.h>

   char auth[] = "YourAuthToken"; // Ganti dengan Auth Token dari Blynk
   char ssid[] = "YourNetworkName"; // Ganti dengan SSID WiFi
   char pass[] = "YourPassword"; // Ganti dengan kata sandi WiFi

   void setup()
   {
   Serial.begin(9600);
   Blynk.begin(auth, ssid, pass);

   pinMode(D1, OUTPUT); // Relay 1
   pinMode(D2, OUTPUT); // Relay 2
   }

   void loop()
   {
   Blynk.run();
   }

   BLYNK_WRITE(V1) {
   int pinValue = param.asInt();
   digitalWrite(D1, pinValue);
   }

   BLYNK_WRITE(V2) {
int pinValue = param.asInt();
digitalWrite(D2, pinValue);
}


5. Unggah Program:

   • Klik tombol Upload di Arduino IDE untuk mengunggah program ke ESP8266.
   • Tunggu hingga proses kompilasi dan unggah selesai.

6. Pengujian:

   • Buka aplikasi mobile dan hubungkan ke proyek yang telah dibuat.
   • Gunakan aplikasi untuk mengontrol relay dan amati apakah perangkat yang terhubung berfungsi sesuai perintah.

Tips Penggunaan

• Penggunaan Breadboard: Gunakan breadboard untuk mempermudah prototipe dan pengujian rangkaian.
• Monitor Serial: Gunakan Monitor Serial di Arduino IDE untuk debugging dan melihat output dari modul.
• Konektivitas WiFi yang Stabil: Pastikan modul ESP8266 berada dalam jangkauan jaringan WiFi untuk konektivitas yang stabil.
