- Tipe Produk: Resettable Fuse (PTC – Positive Temperature Coefficient)
- Ukuran: SMD 1206 (3.2mm x 1.6mm)
- Arus Hold (Ihold): 1A (1000mA)
- Arus Trip (Itrip): 2A (2000mA)
- Tegangan Maksimum (Vmax): 6V DC
- Resistansi Awal (Rmin-Rmax): 0.05 – 0.15 ohm
- Waktu Respon: Cepat, tergantung pada arus dan suhu lingkungan
- Siklus Operasi: Dapat direset, kembali ke resistansi rendah setelah arus berlebih dihilangkan
- Suhu Operasional: -40°C hingga +85°C

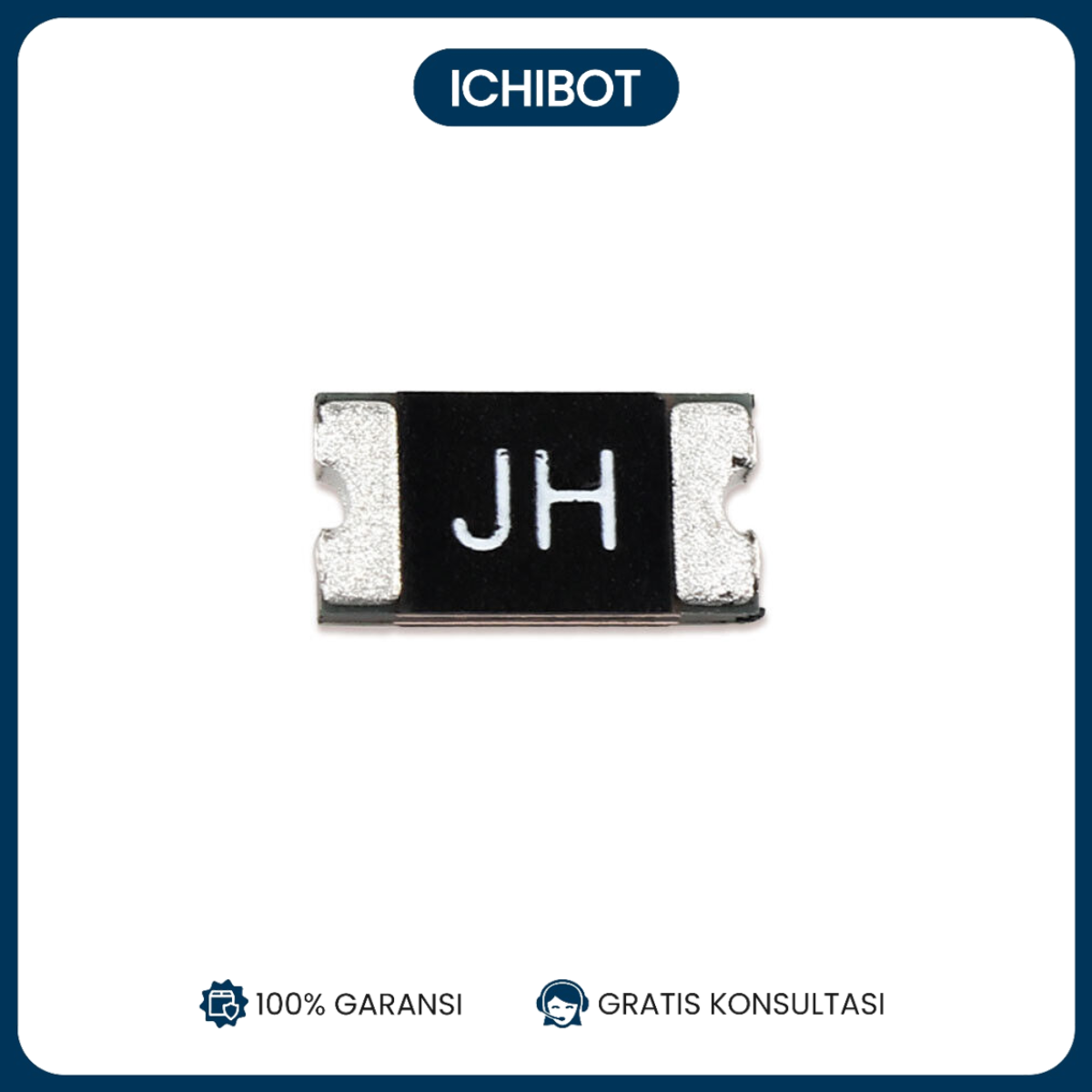

- Penandaan Silk Screen: JH (Kode identifikasi pada permukaan komponen)
- Aplikasi:
- Perlindungan sirkuit pada perangkat elektronik
- Modul daya, baterai, dan charger
- Perangkat komunikasi dan sensor
- Elektronik konsumen seperti mainan elektronik, kamera, dan perangkat audio
- Keuntungan:
- Perlindungan terhadap arus lebih tanpa perlu penggantian setelah trip
- Ukuran kecil, cocok untuk aplikasi SMD di PCB
- Dapat direset berulang kali, menghemat biaya dan waktu perbaikan
- Cara Kerja:
- Pada kondisi normal, fuse memiliki resistansi rendah.
- Saat arus melebihi nilai trip, resistansi meningkat secara signifikan, memutus arus dan melindungi sirkuit.
- Setelah arus berlebih dihilangkan dan fuse mendingin, kembali ke resistansi rendah.
Diagram Penempatan
Untuk membantu visualisasi penempatan di PCB, berikut adalah ilustrasi sederhana penempatan fuse SMD 1206:
markdown
____________________
| |
| _____________ |
| | | |
| | RFUSE | |
| | 1206 | |
| |_____________| |
|____________________|
Petunjuk Penggunaan
-
Desain PCB:
- Pastikan pad PCB sesuai dengan ukuran SMD 1206 (3.2mm x 1.6mm).
- Tempatkan fuse di jalur daya yang memerlukan perlindungan arus lebih.
-
Soldering:
- Gunakan solder paste dan reflow soldering untuk pemasangan yang optimal.
- Pastikan soldering dilakukan dengan suhu yang tepat untuk menghindari kerusakan komponen.
-
Pengujian:
- Setelah pemasangan, uji sirkuit untuk memastikan fuse berfungsi dengan benar.
- Simulasikan kondisi arus lebih untuk memastikan fuse dapat trip dan reset sesuai spesifikasi.
Dengan spesifikasi ini, RFUSE SMD Resettable Fuse 1206 1A 1000mA adalah pilihan yang tepat untuk perlindungan sirkuit di berbagai aplikasi elektronik, memastikan keamanan dan keandalan perangkat.
