Spesifikasi:
- Model: 2N3906 (PNP Transistor)
- Tipe Kemas: TO-92 (direct plug)
- Arus Maksimum (Ic): 200mA
- Tegangan Maksimum (Vce): 40V
- Gain Arus DC (hFE): 100 – 300 (tergantung kondisi operasi)
- Daya Maksimum: 625mW
- Frekuensi Transit: 250 MHz (typical)
Fitur Unggulan:
- Tipe PNP, ideal untuk penguatan sinyal kecil, switching, dan aplikasi frekuensi tinggi
- Efisien dalam konsumsi daya rendah, cocok untuk sirkuit portabel dan hemat energi
- Kemasan TO-92 yang ringkas untuk kemudahan integrasi di PCB
- Stabil untuk aplikasi elektronik yang membutuhkan penguatan sinyal presisi
Cara Penggunaan:

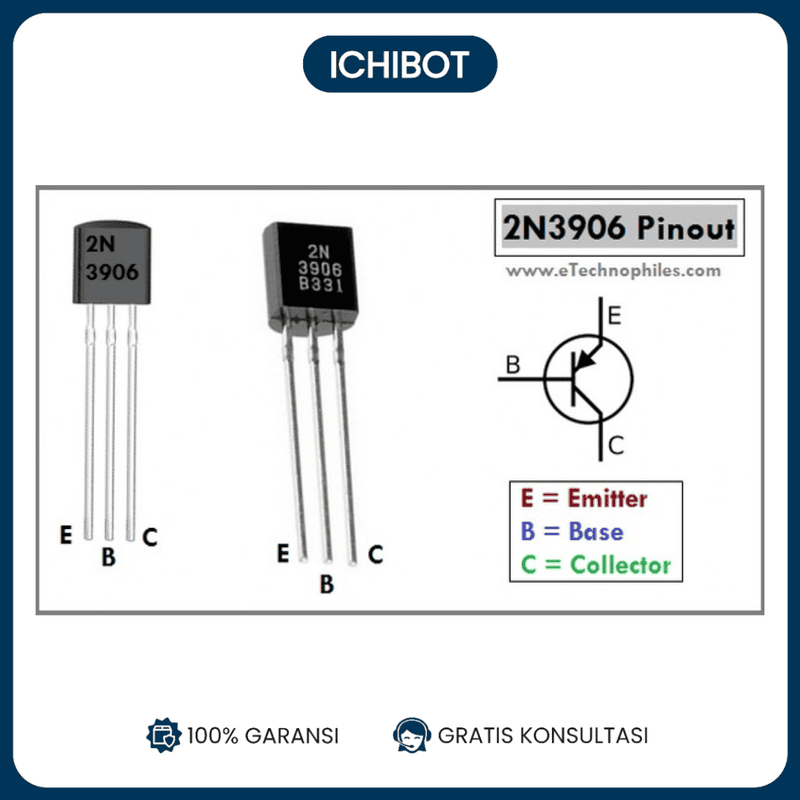

- Identifikasi pin konfigurasi (Emitter, Base, Collector) sesuai datasheet 2N3906.
- Pasang transistor di papan sirkuit (PCB) dengan memastikan orientasi pin yang benar.
- Gunakan resistor basis untuk mengontrol arus basis sesuai kebutuhan sirkuit.
- Sambungkan beban di antara emitor dan kolektor sesuai aplikasi switching atau amplifikasi.
Tips Perawatan:
- Hindari arus melebihi 200mA untuk mencegah kerusakan transistor.
- Pastikan ventilasi cukup jika digunakan dalam sirkuit yang menghasilkan panas berlebih.
- Simpan di tempat kering untuk menghindari korosi pada kaki transistor.
- Gunakan multimeter untuk memeriksa kondisi transistor sebelum digunakan dalam rangkaian penting.
