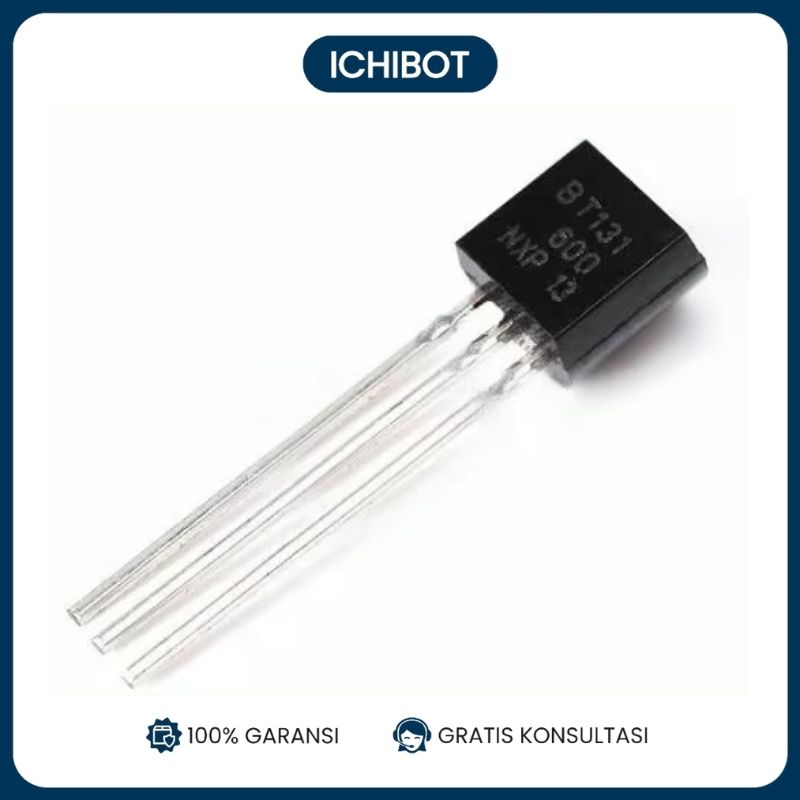

Spesifikasi Triac BT131-600 Thyristor Transistor TO-92
- Model: BT131-600
- Jenis Komponen: Triac (Thyristor Transistor)
- Kemasan: TO-92
- Tegangan Maksimum (V_DRM/V_RRM): 600V
- Arus Maksimum (I_T(RMS)): 1A
- Arus Puncak Non-Repititif (I_TSM): 8A
- Tegangan Gate Trigger (V_GT): Maksimum 1.3V
- Arus Gate Trigger (I_GT): Maksimum 5mA
- Holding Current (I_H): Maksimum 2.2mA
- Suhu Operasional: -40°C hingga +125°C
- Aplikasi:
- Pengendali daya AC
- Dimmer lampu
- Kontrol motor
- Saklar elektronik

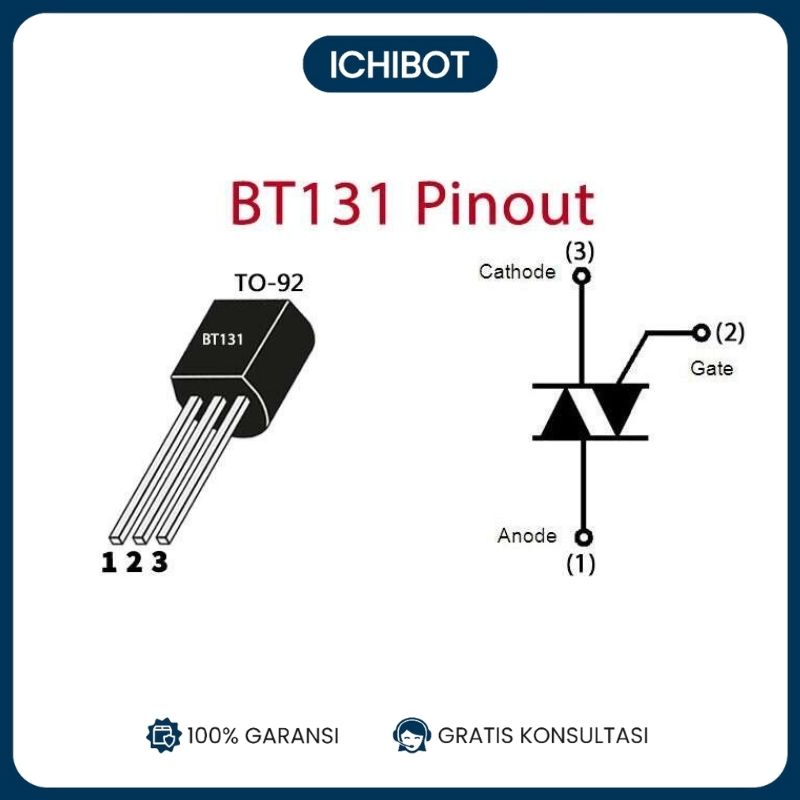

Diagram Pin (TO-92 Package)
markdown
_______________
| |
| |
| BT131 |
| _____ |
| | | |
| | | |
| |_____| |
| |
|_______________|
| | |
G T1 T2
- G: Gate
- T1: Terminal 1
- T2: Terminal 2
Contoh Penggunaan dalam Rangkaian
Berikut adalah contoh penggunaan triac BT131-600 untuk mengendalikan lampu AC menggunakan Arduino.
Komponen yang Diperlukan
- Arduino Uno
- Triac BT131-600
- Optocoupler (misalnya MOC3021)
- Resistor 330Ω
- Lampu AC
- Sumber Daya AC
- Breadboard dan Kabel Jumper
Diagram Koneksi
lua
Arduino Optocoupler Triac Lampu AC
--------- ------------ -------- -----------
Pin 9 --|330Ω|---|1 MOC3021 2|---| G BT131 T2|--- Lampu ---- AC Live
GND --------------|3 4|---| T1 T2|--- AC Neutral
|5 6|
--------------
Program Arduino
cpp
const int gatePin = 9; // Pin 9 di Arduino terhubung ke pin gate optocoupler
void setup() {
pinMode(gatePin, OUTPUT);
Serial.begin(9600);
}
void loop() {
digitalWrite(gatePin, HIGH); // Men-trigger triac untuk menyalakan lampu
delay(1000); // Lampu menyala selama 1 detik
digitalWrite(gatePin, LOW); // Mematikan gate triac
delay(1000); // Lampu mati selama 1 detik
}
Langkah-langkah
-
Koneksi Hardware:
- Sambungkan komponen sesuai dengan diagram koneksi di atas.
- Pastikan sambungan aman dan tidak ada kabel yang longgar.
-
Upload Program:
- Sambungkan Arduino ke komputer menggunakan kabel USB.
- Buka Arduino IDE, salin program di atas, pilih board yang sesuai, dan unggah program ke Arduino.
-
Pengujian:
- Setelah program diunggah, triac BT131-600 akan menyalakan dan mematikan lampu AC setiap detik.
Tips Keselamatan
- Matikan Sumber Daya: Selalu pastikan sumber daya AC dimatikan sebelum melakukan instalasi atau perbaikan.
- Periksa Koneksi: Pastikan semua koneksi kabel aman dan tidak ada yang longgar.
- Hindari Sentuhan Langsung: Hindari menyentuh komponen yang terhubung dengan sumber daya AC untuk mencegah sengatan listrik.
Dengan spesifikasi dan contoh penggunaan ini, triac BT131-600 dapat digunakan untuk berbagai aplikasi pengendalian daya AC dalam proyek-proyek elektronik.
